項目編號：L53

文件大?。?.75M

源碼說明：帶中文注釋

開發環境：LabVIEW2018

簡要概述：

一、課題背景簡介

現代工業的發展離不開計算機控制技術，其中，位置控制系統是工業生產中的關鍵部分，它使工廠生產效率大大提高，主要解決位置跟隨的控制問題，其根本任務就是通過執行機構實現被控量對給定量的及時和準確跟蹤，并要具有足夠的控制精度。

本設計利用實驗室現有控制實驗臺來實現，達到掌握實驗數據采集、分析和處理及實時控制程序的編寫方法，并從理論上對實驗過程和實驗結果進行分析論證，初步掌握控制系統設計及調試方法的目的。

二、畢業設計主要任務

1）了解計算機控制技術在機械制造行業的應用現狀和發展動態；

2）完成系統的硬件及軟件設計，包括系統組成、工作原理、各主要元件性能參數及各軟件功能模塊設計等；

3）能分別實現在不同輸入信號作用下的位置控制，并滿足系統動態和穩態的控制性能要求；位置超限時有相應的安全保護措施；

4）建立系統仿真模型，對仿真結果與實驗結果進行對比、分析并提出改進措施；

5）翻譯一篇與課題內容相關英文原文，字數要求不少于3千字；

6）按“湖南大學畢業設計（論文）撰寫規范”寫出詳細的設計說明書,字數要求不少于1.2萬字。

三、技術指標（設計參數等）

1、系統位置控制工作范圍0~260mm；最大超調量10%；穩態誤差±4%；

2、直流伺服電機：型號：J70SZ02-PX4/A3，額定功率：40W，額定轉速：3000r/min，額定電流：電樞2.6A，勵磁0.44A，額定電壓：電樞27VDC，勵磁27VDC。

四、工作量要求

1、完成控制系統原理圖設計；

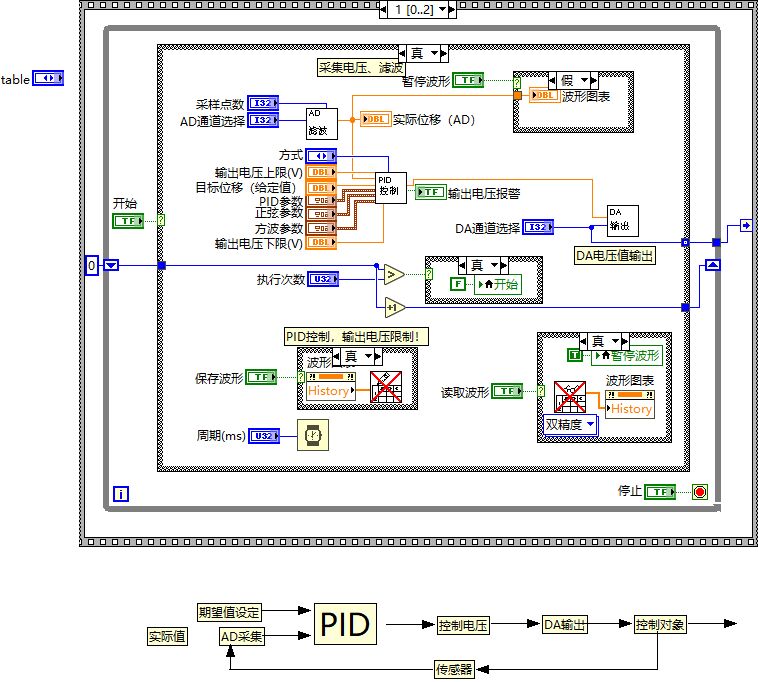

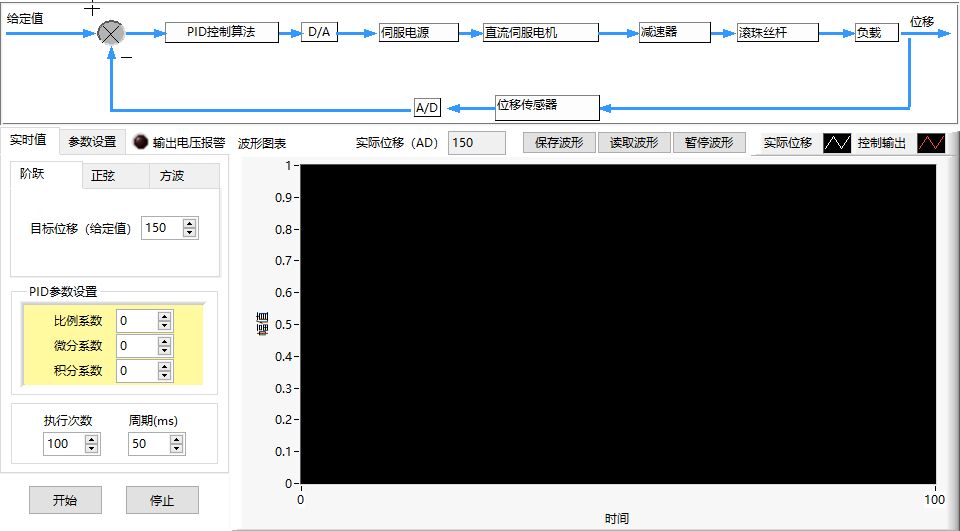

2、完成直流伺服電機位置控制系統建模，PID控制器的設計，基于LABVIEW的實時控制軟件開發及實驗，完成仿真結果與實驗結果的對比分析，并提出改進措施。

3、翻譯一篇與課題內容相關英文原文，字數要求不少于3千字；

4、按“湖南大學畢業設計（論文）撰寫規范”寫出詳細的設計說明書,字數要求不少于1.2萬字。

五、主要參考資料

1.張桂香.計算機控制技術.長沙：湖南大學出版社.2008.1

2.劉國榮，梁景凱.計算機控制技術與應用.北京：機械工業出版社.2009.6

3.孫德輝，郭士富.微型計算機控制系統.北京：冶金工業出版社.2002.8

4.陳錫輝，張銀鴻.LabView8.2程序設計從入門到精通.北京：清華大學出版社.2008.1

5.劉白雁. 機電系統動態仿真——基于MATLAB/Simulink.北京：機械工業出版社.2008.6

六、畢業實習及其它要求

1、嚴格按計劃時間進行“畢業設計（論文）”的工作；

2、如外出畢業實習應結合本人課題，有目的、有針對性地向所到工廠的工程技術人員、工人學習。

3、嚴禁偷懶和弄虛作假。

目錄│文件列表:

 ├ AC6011 電機位置控制 源程序1.0

 │  └ AC6011 電機位置控制 源程序1.0

 │     └ 源程序

 │        │ 1

 │        │ 3.h

 │        │ acpci.dll

 │        │ AC_6011_AD.vi

 │        │ AC_6011_DA.vi

 │        │ AC_6011_DI.vi

 │        │ AC_6011_DO.vi

 │        │ AC_6011_INIT.vi

 │        │ AC_CloseDriver.vi

 │        │ AC_OpenDriver.vi

 │        │ code.c

 │        │ file_open.vi

 │        │ file_save.vi

 │        │ global1.vi

 │        │ idd.vi

 │        │ LV_AD 轉換位移.vi

 │        │ LV_DA轉換 輸出.vi

 │        │ LV_MAIN.vi

 │        │ LV_PID.vi

 │        │ 啟動界面.vi

 │        └ 總程序.vi

 ├ 畢業設計（論文）任務書

 │  └ 畢業設計（論文）任務書.doc

 └ 程序

    ├ 執行文件

    │  │ Application.aliases

    │  │ Application.exe

    │  │ Application.ini

    │  │ KK

    │  └ data

    │     │ ACPCI.DLL

    │     └ lvanlys.dll

    └ 源程序

       │ 1

       │ 3.h

       │ acpci.dll

       │ AC_6011_AD.vi

       │ AC_6011_DA.vi

       │ AC_6011_DI.vi

       │ AC_6011_DO.vi

       │ AC_6011_INIT.vi

       │ AC_CloseDriver.vi

       │ AC_OpenDriver.vi

       │ code.c

       │ file_open.vi

       │ file_save.vi

       │ global1.vi

       │ idd.vi

       │ 啟動界面.vi

       └ 總程序.vi
