項目編號：D68

文件大?。?68K

源碼說明：帶中文注釋

開發環境：.gxw

簡要概述：

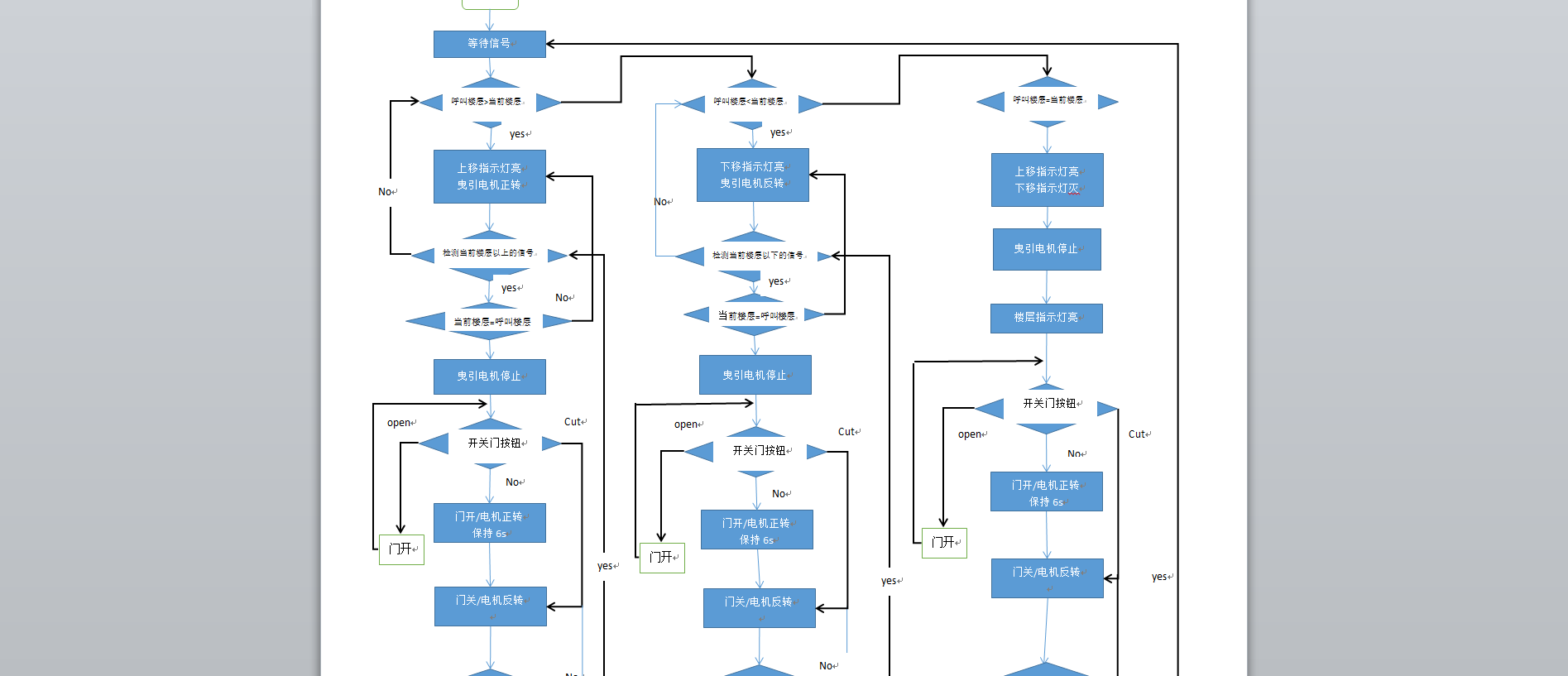

電梯控制系統流程圖執行程序：

（一）電梯上行

1.當電梯停于4樓一下樓層時， 若4樓呼叫，則上行到4樓碰到行程開關后曳引機停止。開門6s，關門6s，電梯停止帶響應。

2.電梯停于3樓以下樓層，3樓呼叫，則上行，碰到3樓行程開關后曳引機停止。開門6s，關門6s，電梯停止帶響應。

3.電梯停于1樓，2樓呼叫，則上行，碰到2樓行程開關后停止。開門6s，關門6s，電梯停止帶響應。

4.電梯停于1F，2F，3F同時呼叫，則電梯上行到2F后，聽5S，繼續上行到3F后停止。

5．電梯停于1樓，3樓、4樓同時呼叫，電梯上行到3樓，停9秒，繼續上行到4樓停止。

6.電梯停于1樓，2樓、4樓同時呼叫電梯上行到2樓，停9秒，繼續上行到4樓停止。

7.電梯停于1樓，2、3、4樓同時呼叫電梯上行到2樓，停9秒，繼續上行到3樓，停5秒，再繼續上行到4樓停止。

8.電梯停于2樓，3、4樓同時呼叫，電梯上行到3樓，停9秒，繼續上行到4樓停止。

（二）電梯下行

1.電梯停于4樓或3樓或2樓，1樓呼叫，電梯下行到1樓停止。

2.電梯停于4樓或3樓，2樓呼叫，電梯下行到2樓停止。

3.電梯停于4樓，3樓呼叫，電梯下行到3樓停止。

4.電梯停于4樓，3樓、2樓同時呼叫，電梯下行到3樓，停9秒，繼續下行到2樓停止。

5.電梯停于4樓，2樓、1樓同時呼叫，電梯下行到2樓，停9秒，繼續下行到1樓停止。

6.電梯停于4樓，3樓、2樓、1樓同時呼叫，電梯下行到3樓，停9秒，繼續下行到2樓，停9秒，再到1樓停止。

目錄│文件列表:

 └ 電梯控制plc+界面

    │ 電梯sfc.gxw

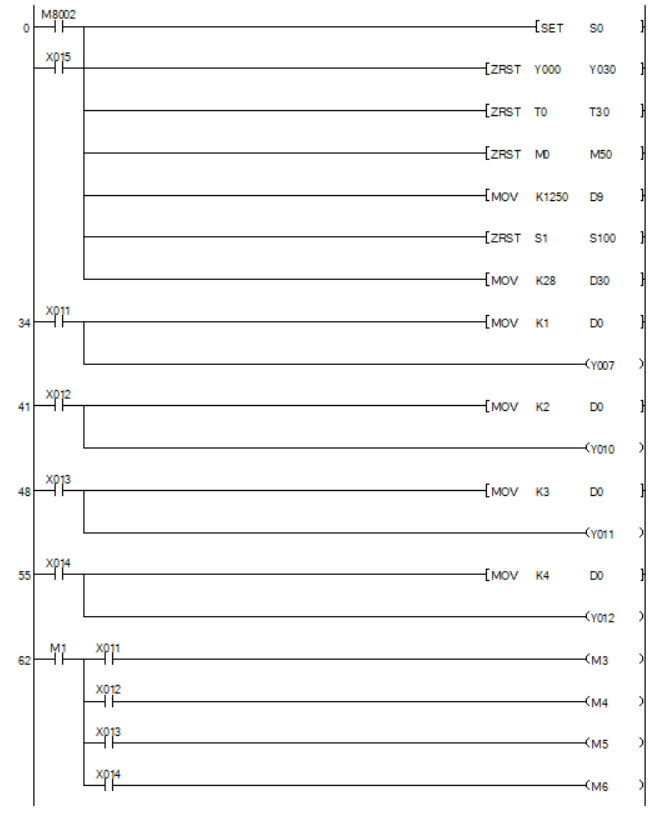

    │ 電梯梯形圖.gxw

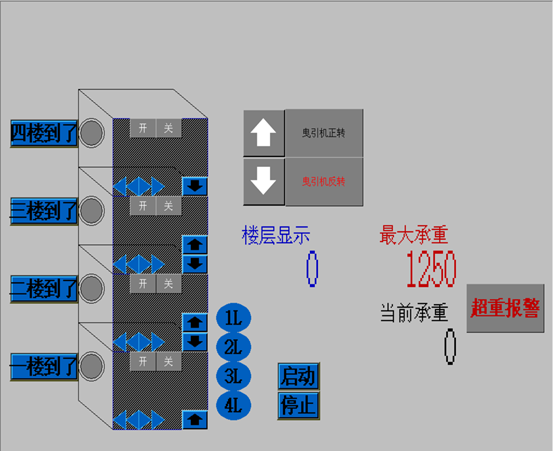

    └ 電梯界面.GTW
