文件編號：B167
文件大?。?/strong>23M
猿創承諾：該項目親測正常運行，需遠程調試部署需另外收費，確保正常使用，不能正常使用全額退款。
簡要概述：基于Matlab識別數字表盤和指針表盤。對于清晰可辨的圖片有較高的可靠性。
1：文件說明
表盤識別文件包括：image文件夾、plan1.mat、readplan.m、recognise.m和說明.pdf。
Image文件夾里包括digital和pointer文件夾，分別放了可識別的數字和指針儀表的圖片。
plan1.mat文件是image文件夾中pointer文件夾圖片所示表盤型號的數據。用matlab加載后可以得到該型號表盤的模板圖片（Istd）、剪切矩形（Rect）、滿量程讀書（Fsv）、刻度坐標（Kd）和刻度弧對應的圓心坐標（O）。
readplan.m文件是讀表盤的主程序文件。
recognize.m文件是識別新表盤，將新表盤的數據記錄并存為planx.mat的程序。
將readplan.m用于讀表盤時注意手動修改好圖片路徑和加載的表盤編號文件，將recognize.m用于識別新表盤時也要做類似的修改。
2：算法說明
2.1、讀數字儀表的程序適用于類似萬用表的儀表，數據顯示區域與其他區域有比較明顯的區分。讀數字儀表用的方法是將圖片中的數字區域截取出來，并進一步把每個字符截取出來。將讀數數字認為是由七段LED組成，通過判斷各個LED段是否點亮來判斷數字。字符截取和判斷各LED段是否點亮的具體實現過程見readplan.m文件中的代碼。
2.2.1、讀指針儀表采用的方法是針對每種型號的儀表，分別記錄該儀表的刻度和相關信息用于讀數。由于各種指針儀表差別很大，難以用一種算法讀出所有的指針儀表，因此采用對每種儀表加載對應的數據的方法。當要讀新的儀表是，用recognise.m程序生成該儀表的數據，以后要識別這種儀表，只要調用以生成的對應數據就行。
2.2.2、recognise.m文件運行后將顯示一張表盤圖片，這時需要用鼠標在該圖片上截取一塊包括儀表和指針在內的矩形區域，如圖1所示。程序?qū)⒂涗涍@個矩形區域rect以及該區域內截取的圖片Istd，以后讀其他該類型的表盤時都用rect區域截取圖片。
按需寫作：
演示視頻：
點擊查看：系統演示視頻

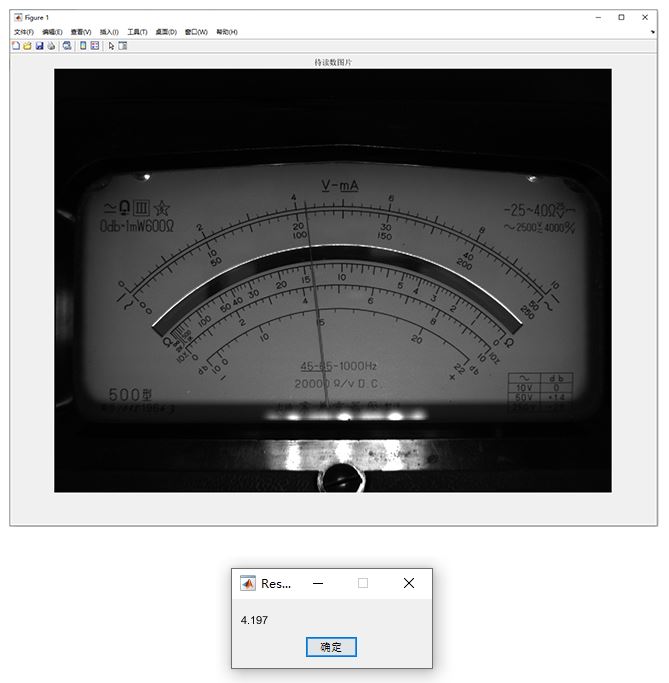

運行效果：
目錄│文件列表:
├ 演示視頻
│ └ 演示視頻.mp4
├ 設計報告
│ │ 說明.docx
│ └ 說明.pdf
└ 項目源碼
└ 數字指針表盤識別
│ plan1.mat
│ readplan.m
│ recognise.m
└ image
├ digital
│ │ 28-10.tif
│ │ 28-11.tif
│ │ 28-12.tif
│ │ 28-13.tif
│ │ 28-14.tif
│ │ 28-15.tif
│ │ 28-16.tif
│ │ 28-17.tif
│ │ 28-18.tif
│ │ 28-19.tif
│ │ 28-20.tif
│ │ 3.tif
│ │ 4.tif
│ └ 6.tif
└ pointer
│ 1.1.tif
│ 1.tif
│ 10.tif
│ 2.tif
│ 3.tif
│ 4.tif
│ 5.tif
│ 6.tif
│ 7.tif
│ 8.tif
└ 9.tif
