TMS3230C5515 指紋開發套件，可輕松集成指紋生物識別特性，縮短產品時間。該高穩健性開發套件的核心電路板包含 TI C5515 數字信號處理器 (DSP)、兩種使用廣泛的指紋傳感器（滑擦式與光學）以及優化的應用軟件，從而可簡化產品的創建與實施。對指紋應用開發的新用戶而言，該套件可將產品設計周期顯著縮減9至12個月。

■TMS320C5515 指紋開發套件的描述：

C5515 指紋鑒別開發工具是完整的信號鏈解決方案，使有興趣在其產品中集成指紋識別功能的制造商和開發人員可以更快地進入市場。該套件包含 2 種廣泛使用的傳感器（1 個觸擊傳感器和 1 個光傳感器），1 塊采用德州儀器最新的 C5515 低功耗數字信號處理器的核心板和 1 個用戶交互擴展板。此外，我們還提供完整的硬件設計附屬品、簡化的應用程序源代碼和技術文檔，如用戶指南、應用手冊，以幫助用戶了解如何從頭開發指紋應用。此套件還包括生產質量演示代碼及其 .out 文件，使用戶可以體驗最終產品性能。一些目標應用領域包括物理訪問控制產品（電子門禁系統和保險箱）、USB 智能鑰匙與存儲器件、PC 用戶識別和考勤監控系統等。

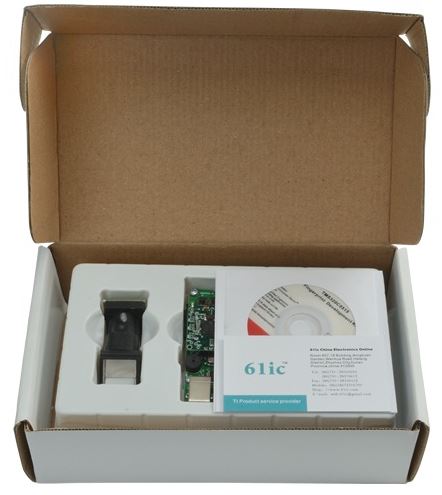

開發套件的所有內容包括：

●C5515 指紋鑒別開發工具核心板

●C5515 指紋鑒別開發工具擴展板

●1 個光傳感器 (Tooan OP-100R)

●1 個觸擊傳感器 (Authentec ATW310)

●1 根用于電源供電的迷你 B 型 USB 電纜

●迷你 DVD 包含：

-簡化的指紋鑒別算法源碼

-生產質量演示代碼 .out 文件

-C5515 數據表和 CSL 技術文檔，其中包括用戶指南、應用手冊、設置說明、創建指南、原理圖、BOM 和 Gerber 光繪文件。

■TMS320C5515 DSP 的主要特性與優勢

●C5515指紋鑒別開發套件使用業內最低功耗的16位定點DSP，可幫助顯著節約能源并實現更長的電池壽命。

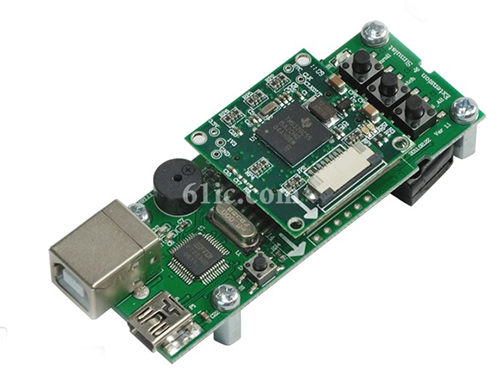

●該套件采用超小型封裝。尺寸為30mmx30mm的核心板可處理指紋圖像采集、預處理、特征提取和匹配功能。尺寸為 78mmx30mm的擴展板可提供電源、通信方案和用戶界面。LED、聲音指示及按鈕可供用戶交互。核心板將被插入擴展板并與傳感器配合使用。

●高效的指紋匹配算法與優化的代碼可實現較短匹配時間和高準確度。

●C5515擁有320KB的大容量片上存儲器和高速USB2.0集成，從而可以縮減系統成本并將指紋鑒別功能擴展到USB智能鑰匙等新的應用領域中

●該套件板載XDS100(老款的需要外接仿真器)

●可通過高速USB2.0從屬端口進行通信

●經濟高效且高品質
