項目編號：E2463

文件大小：5M

源碼說明：帶中文注釋

開發環境：CCS

簡要概述：

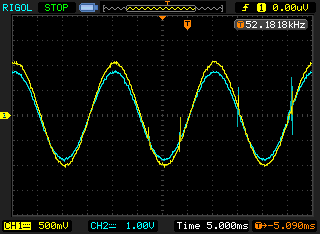

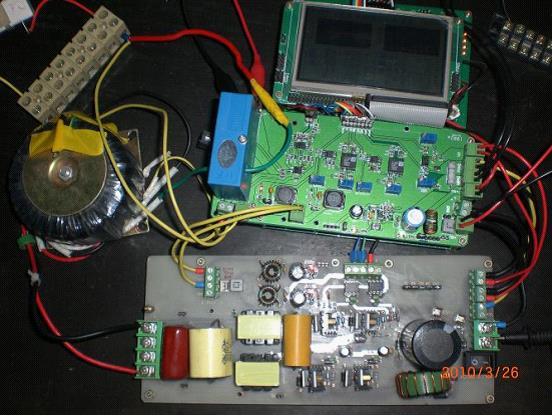

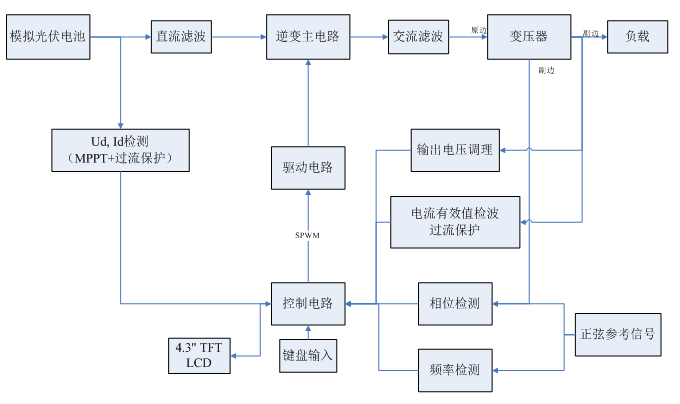

本裝置采用單相橋式DC-AC逆變電路結構，以TI公司的浮點數字信號控制器TMS320F28335 DSP為控制電路核心，采用規則采樣法和DSP片內ePWM模塊功能實現SPWM波。最大功率點跟蹤（MPPT）采用了恒壓跟蹤法（CVT法）來實現，并用軟件鎖相環進行系統的同頻、同相控制，控制靈活簡單。 采用DSP片內12位A/D對各模擬信號進行采集檢測，簡化了系統設計和成本。本裝置具有良好的數字顯示功能，采用CPLD自行設計驅動的4.3寸彩色液晶TFT LCD非常直觀地完成了輸出信號波形、頻譜特性的在線實時顯示，以及輸入電壓、電流、功率，輸出電壓、電流、功率，效率，頻率，相位差，失真度參數的正確顯示。

目錄│文件列表:

 │ 光伏并網模擬發電裝置.doc

 │ 整個硬件設計.zip

 └ 源碼.zip
