項目編號：A12

文件大?。?56K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

1、  工作電壓直流12V

2、  兩路輸入低電平有效，帶光電隔離

3、  該模塊可編程實現顧客各種要求

4、  有兩個按鍵輸入

5、  一路繼電器輸出，可控制220V/10A負載

6、  具有電源和輸出指示

該控制板是專門為別人定制的，由于大量貨物庫存，現低價銷售，默認情況下，實現的功能是：當A或者B開關有輸入信號時，輸出繼電器閉合延時5到15秒（可通過按鍵增加減小鍵調節具有掉電記憶功能），繼電器斷開。 該模塊主要用在汽車上的A和B換擋片，換擋時，觸發繼電器延時5-10的吸合時間

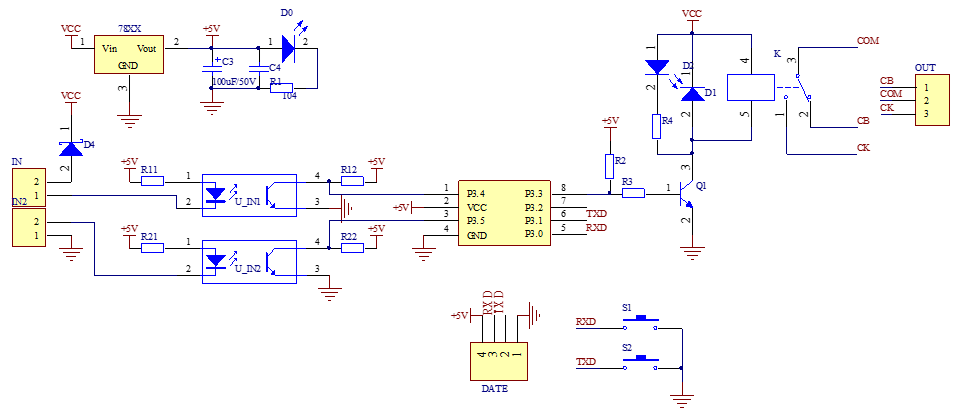

原理圖：

目錄│文件列表:

 │ 兩路輸入單路輸出帶按鍵可編程模塊原理圖.pdf

 │ 使用說明.docx

    └ 換擋撥片

       │ chengxu

       │ chengxu.c

       │ chengxu.hex

       │ chengxu.lnp

       │ chengxu.LST

       │ chengxu.M51

       │ chengxu.OBJ

       │ chengxu.opt.bak

       │ chengxu.plg

       │ chengxu.Uv2.bak

       │ chengxu.uvopt

       │ chengxu.uvproj

       │ chengxu.__i

       │ chengxu_Opt.Bak

       │ chengxu_Uv2.Bak

       │ chengxu_uvopt.bak

       │ STARTUP.A51

       │ STARTUP.LST

       └ STARTUP.OBJ
