項目編號：E5

文件大小：61M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

基于XMC4400F100K512的PMSM無位置傳感器驅動控制程序

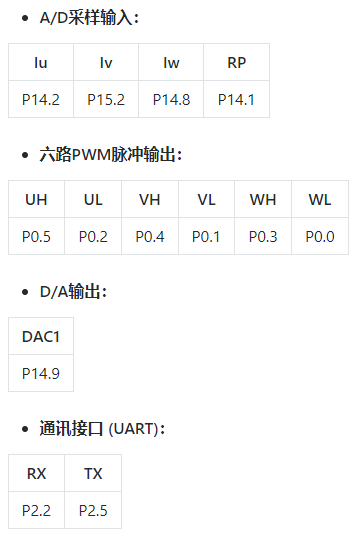

引腳定義

注：Sensorless FOC 不需要使用位置傳感器接口

軟件設計

• 底層驅動 ：

1. CCU8 :

• 生成3路帶死區的互補的PWM信號

• 一路專用的PWM用于觸發采樣和PWM占空比更新

2. VADC :

• VADC0 G0、G2、G3三組同步采樣（G0主 G2,G3從）

3. POSIF :

• 獨立多通道模式用于保護封波

4. USIC :

• ASC協議UART模式，用于和上位機通信

5. DAC：

• DAC1輸出用于觀測器和角度的實時Debug

• 主要中斷：

1. CCU80_0_IRQHandler:

• 更新下一個62.5us內的PWM信號占空比

• 處理初始定位和閉環I/F啟動相關流程

2. VADC0_G0_0_IRQHandler:

• 三相電流重構

• 觀測器反電勢估計

• 鎖相環角度估計與轉速估計

• I/F-FOC切換相關流程

• dq軸電流環運算

• 虛擬示波器Flash存儲

3. SysTick_Handler:

• 轉速環運算

• 上位機顯示

• 虛擬示波器Flash數據顯示

Control_Loop_Mode 1：電流單閉環 2：轉速電流雙閉環
