簡要概述：

樹莓派之人臉識別與智能家居

樹莓派加上攝像頭之后就可以拍照、錄視頻等各種功能了，這樣做一個樹莓派相機已經是非常簡單的事情了。我們在這里做一個簡單的人臉區域檢測的功能實驗，然后我們在下一個實驗讓樹莓派來控制風扇轉動。發現有人臉了，就開始轉動風扇。這也是生活中的一個場景，當然加入實驗3的溫度檢測根據溫度和人臉一起決定是否吹風扇會更加精確化。

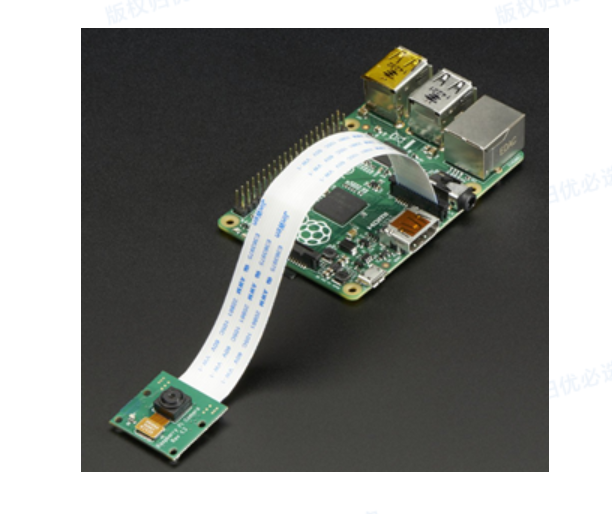

實驗材料準備：原裝樹莓派800萬像素CSI攝像頭。

軟件：rasbian系統、opencv

環境配置：

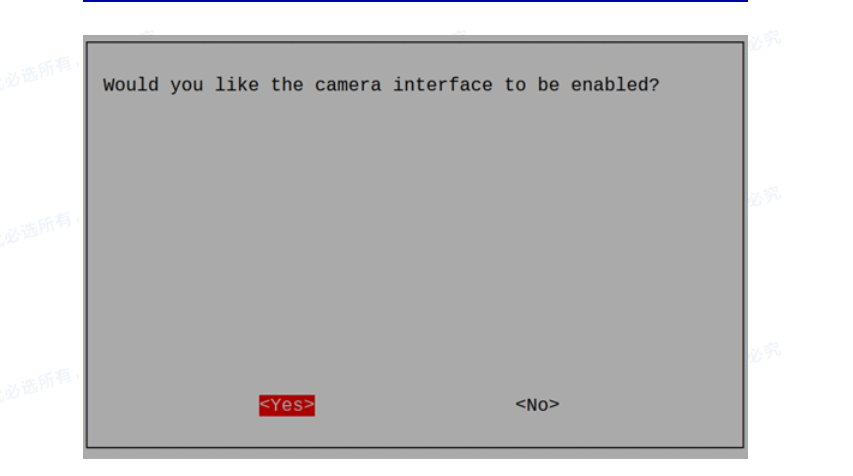

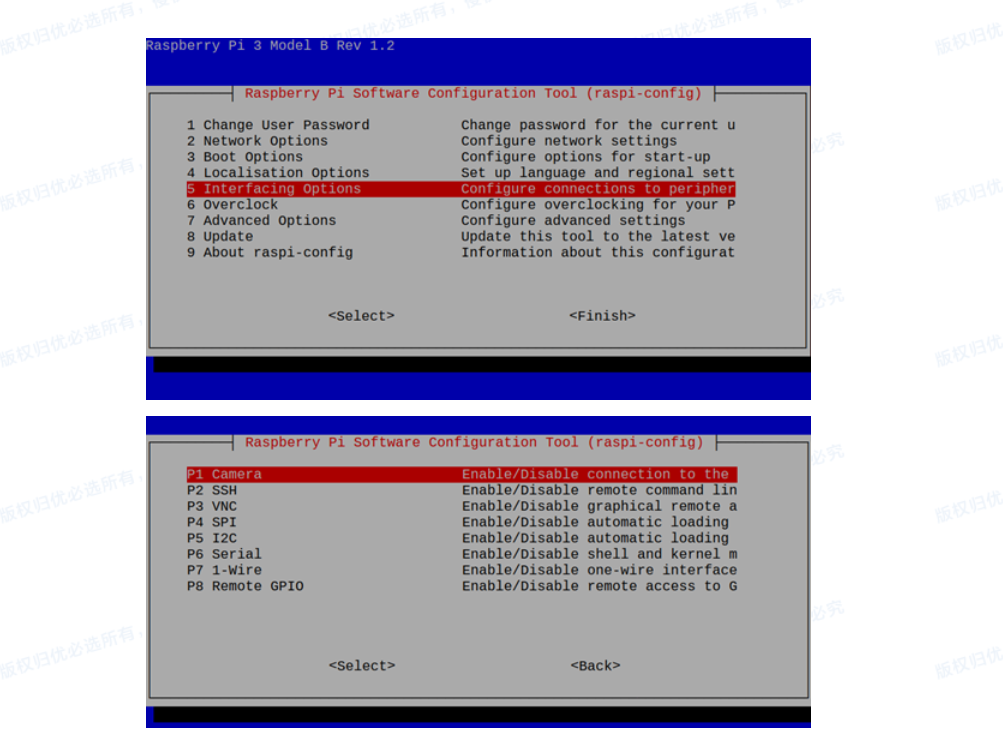

使能camera模塊:

sudo raspi-config

安裝必要的依賴庫：

安裝OpenCV

sudo apt-get update

sudo apt-get upgrade

sudo apt-get install libopencv-dev

sudo apt-get install python-opencv

安裝PiCamera庫：

sudo apt-get install python-pip

sudo apt-get install python-dev

sudo pip install picamera

測試人臉識別代碼

import io

import picamera

import cv2

import numpy

#Create a memory stream so photos doesn't need to be saved in a file

stream = io.BytesIO()

#Get the picture (low resolution, so it should be quite fast)

#Here you can also specify other parameters (e.g.:rotate the image)

with picamera.PiCamera() as camera:

    camera.resolution = (320, 240)

    camera.capture(stream, format='jpeg')

#Convert the picture into a numpy array

buff = numpy.fromstring(stream.getvalue(), dtype=numpy.uint8)

#Now creates an OpenCV image

image = cv2.imdecode(buff, 1)

#Load a cascade file for detecting faces

face_cascade = cv2.CascadeClassifier('/usr/share/opencv/haarcascades/haarcascade_frontalface_alt.xml')

#Convert to grayscale

gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

#Look for faces in the image using the loaded cascade file

faces = face_cascade.detectMultiScale(gray, 1.1, 5)

print "Found "+str(len(faces))+" face(s)"

#Draw a rectangle around every found face

for (x,y,w,h) in faces:

cv2.rectangle(image,(x,y),(x+w,y+h),(255,255,0),2)

#Save the result image

cv2.imwrite('result.jpg',image)

cv2.imshow('face_detect', image)

c = cv2.waitKey(0)

cv2.destroyAllWindows()

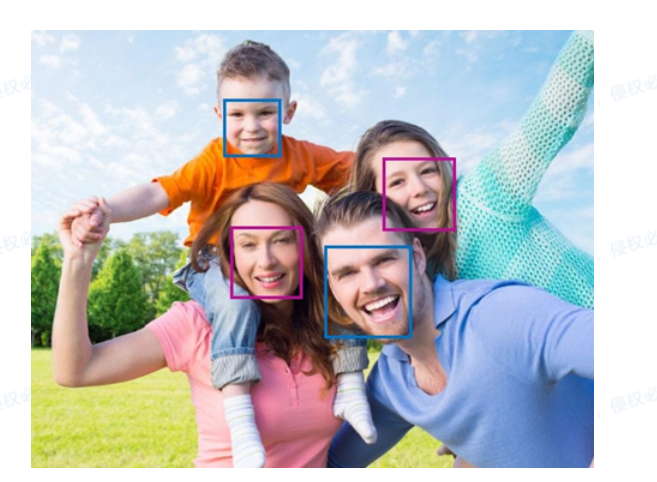

運行成功圖

**代碼原理說明：**我們使用與樹莓派原裝攝像頭匹配的picamera程序庫來獲取圖片信息然后利用opencv的人臉庫來識別是否有人臉，其中haarcascade_frontalface_alt.xml，就是opencv自帶的人臉模型庫，我們就是利用這個識別出人臉的。這個路徑下還有眼睛、鼻子、人體等模型庫，你也可以換成相應的模型做相應的識別。

6、樹莓派智能風扇

本實驗通過實驗5的人臉檢測系統來判斷是否有人臉，當有人臉的時候樹莓派控制風扇轉動，當沒有人臉時停止風扇轉動。

下面我們首先加入風扇控制系統：

由于實驗條件的限制我們采用小功率風扇做例子，例如：普通usb改裝風扇、樹莓派散熱風扇等直接由正負極控制的風扇。

樹莓派的8號引腳連接到了usb改裝風扇的正極，樹莓派的一根地線接改裝風扇的負極，當檢測到人臉時，GPIO引腳輸出低電平，可以開啟風扇，當沒有人臉時GPIO引腳輸出高電平，可以關閉風扇。

測試代碼

#!/usr/bin/env python

# -*- coding: utf-8 -*-

import io

import picamera

import cv2

import numpy

import time

import RPi.GPIO as GPIO

#GPIO setting for fan control

GPIO.setwarnings(False) # Ignore warning for now

GPIO.setmode(GPIO.BOARD) # Use physical pin numbering

# Set pin 8 to be an output pin and set initial value to high

GPIO.setup(8, GPIO.OUT, initial=GPIO.LOW)

#get the pictures and found face

while True :

        #Create a memory stream so photos doesn't need to be saved

        stream = io.BytesIO()

         with picamera.PiCamera() as camera:

                 camera.resolution = (320, 240)

                 camera.capture(stream, format='jpeg')

         #Convert the picture into a numpy array

         buff = numpy.fromstring(stream.getvalue(), dtype=numpy.uint8)

         #Now creates an OpenCV image

         image = cv2.imdecode(buff, 1)

         #Load a cascade file for detecting faces

         face_cascade = cv2.CascadeClassifier('/usr/share/opencv/haarcascades/haarcascade_frontalface_alt.xml')

         #Convert to grayscale

         gray = cv2.cvtColor(image,cv2.COLOR_BGR2GRAY)

         #Look for faces in the image using the loaded cascade file

         faces = face_cascade.detectMultiScale(gray, 1.1, 5)

         print "Found "+str(len(faces))+" face(s)"

         for (x,y,w,h) in faces:

            cv2.rectangle(image,(x,y),(x+w,y+h),(255,255,0),2)

        cv2.imwrite('result.jpg',image)

         # if found face turn on the fan

         if len(faces) > 0 :

            GPIO.output(8, GPIO.HIGH) # Turn on

         else :

             GPIO.output(8, GPIO.LOW) # Turn off

         time.sleep(1)

如果一切順利的話我們會看到，當攝像頭發現人臉的時候，風扇開啟了轉動、當沒有人臉的時候，風扇停止了轉動。

目錄│文件列表:

 └ raspberry4

    │ face_detect.py

    └ face_fan.py
