項目編號：E2190

文件大?。?.2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

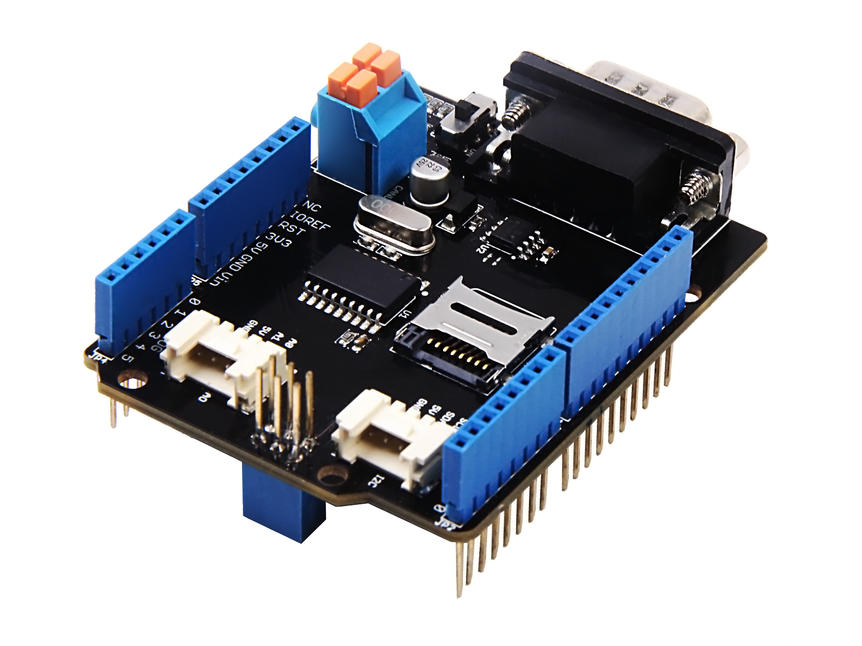

本設計MCP2515 CAN-BUS總線控制板設計，附原理圖/PCB/庫文件等。該CAN-BUS是一種普通的工業總線，由于其長距離，中等通信速度和高可靠性，通常應用在現代機床和汽車診斷母線上。該CAN總線電路板采用MCP2515 CAN總線控制器與SPI接口和MCP2551 CAN收發器，支持Arduino/Seeeduino CAN-BUS功能。通過添加OBD-II轉換器電纜并導入OBD-II庫，就可以構建板載診斷設備或數據記錄器。MCP2515 CAN-BUS工業總線控制板硬件概述：

• DB9接口 - 通過DBG-OBD電纜連接到OBDII接口。

• V_OBD - 從OBDII接口（從DB9）獲取電源

• LED指示燈：

1. PWR：電源

2. TX：數據發送時閃爍

3. RX：當接收到數據時閃爍

4. INT：數據中斷

• 終端 - CAN_H和CAN_L

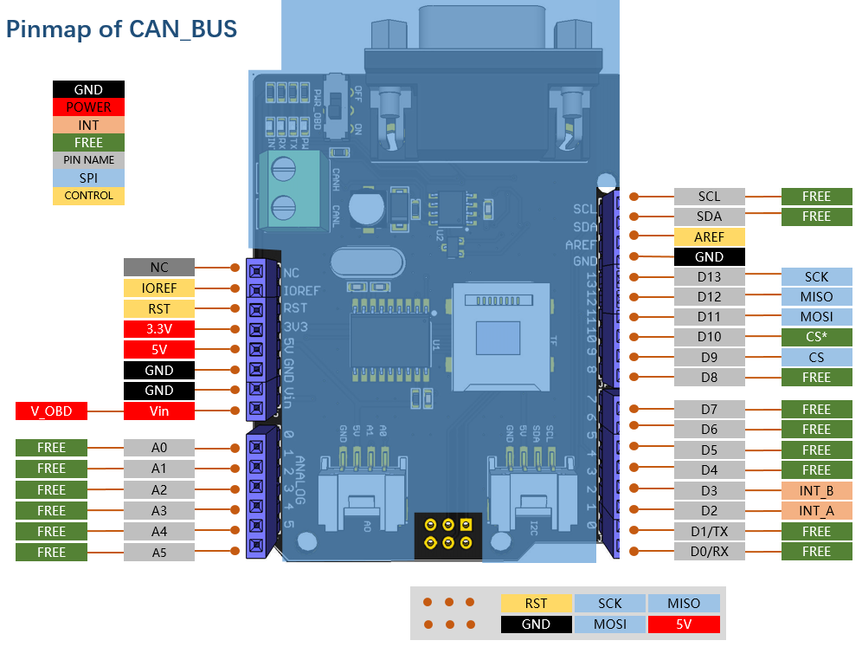

• Arduino UNO引腳

• Serial Grove連接器

• I2C Grove連接器

• ICSP引腳

• IC - MCP2551，高速CAN收發器（數據表）

• IC - MCP2515，帶SPI接口的獨立CAN控制器（數據表）

• SD卡插槽

MCP2515 CAN-BUS工業總線控制板特點：

• 實現CAN V2.0B高達1Mb / s

• 工業標準9針sub-D接頭

• OBD-II和CAN標準引腳可選。

• 可選芯片選擇引腳

• TF卡插槽可更換CS引腳

• 可變INT引腳

• 螺絲端子可以方便地連接CAN_H和CAN_L

• Arduino Uno針頭

• 2個Grove連接器（I2C和UART）

• SPI接口高達10 MHz

• 標準（11位）和擴展（29位）數據和遠程幀

• 兩個具有優先消息存儲的接收緩沖區




目錄│文件列表:

 │ MCP2515 CAN-BUS總線控制板原理圖和PCB源文件.rar

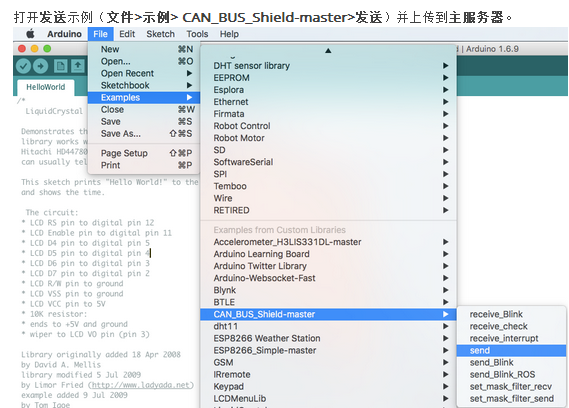

 │ MCP2515 CAN-BUS總線控制板示例程序.zip

 │ MCP2515波特率工具.zip

 └ 芯片數據手冊.zip
