項目編號：E673

文件大小：49M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

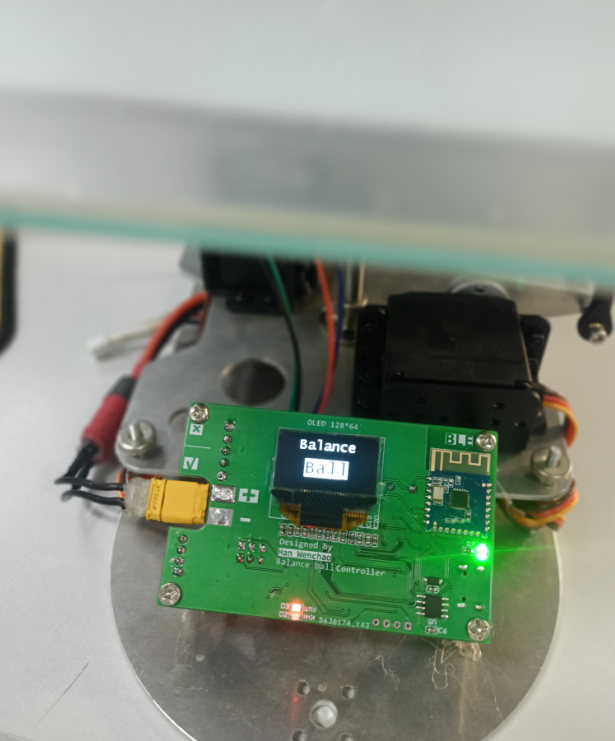

本工程是一款使用電阻屏的板球控制系統，工程特點有：

1、主控為STM32F103C8T6

2、四線電阻屏驅動采用H2046（可替代XPT2046）

3、JDY23藍牙模塊（從機）

4、0.96寸OLED顯示，參考技小新OLED顯示器模塊-0.96寸(7PIN) - 立創EDA開源硬件平臺 (oshwhub.com)

5、GUI使用mini開源GUI——ugui，使用方法可參考博客 mini開源GUI－uGUI快速使用 ，一款很適合OLED的開源GUI

6、提供簡單PID測試程序，可在此基礎上加入自己的控制算法。

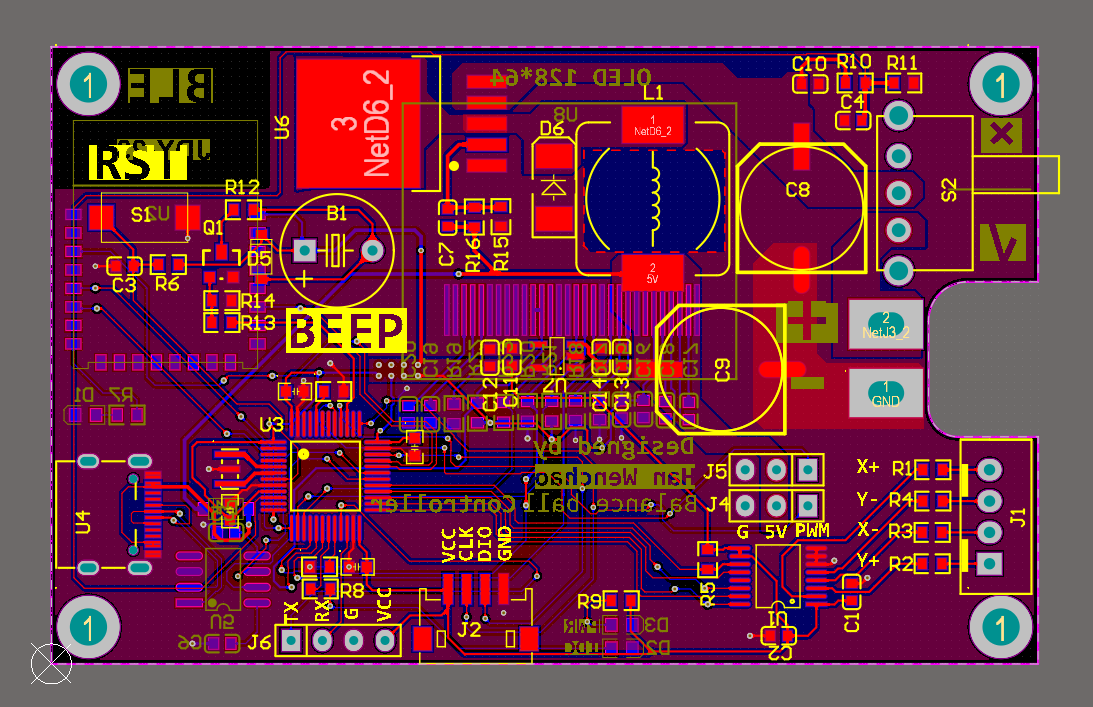

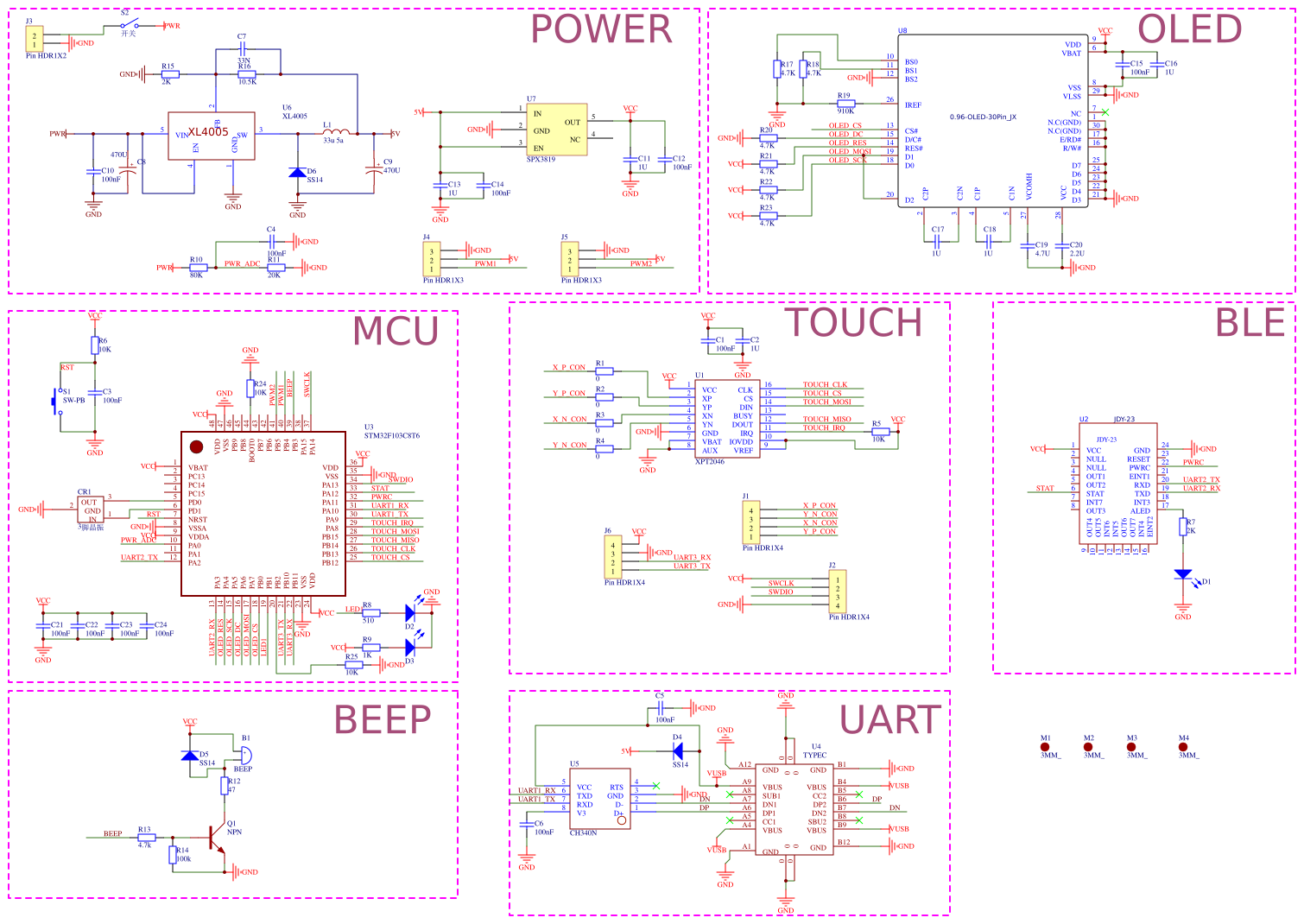

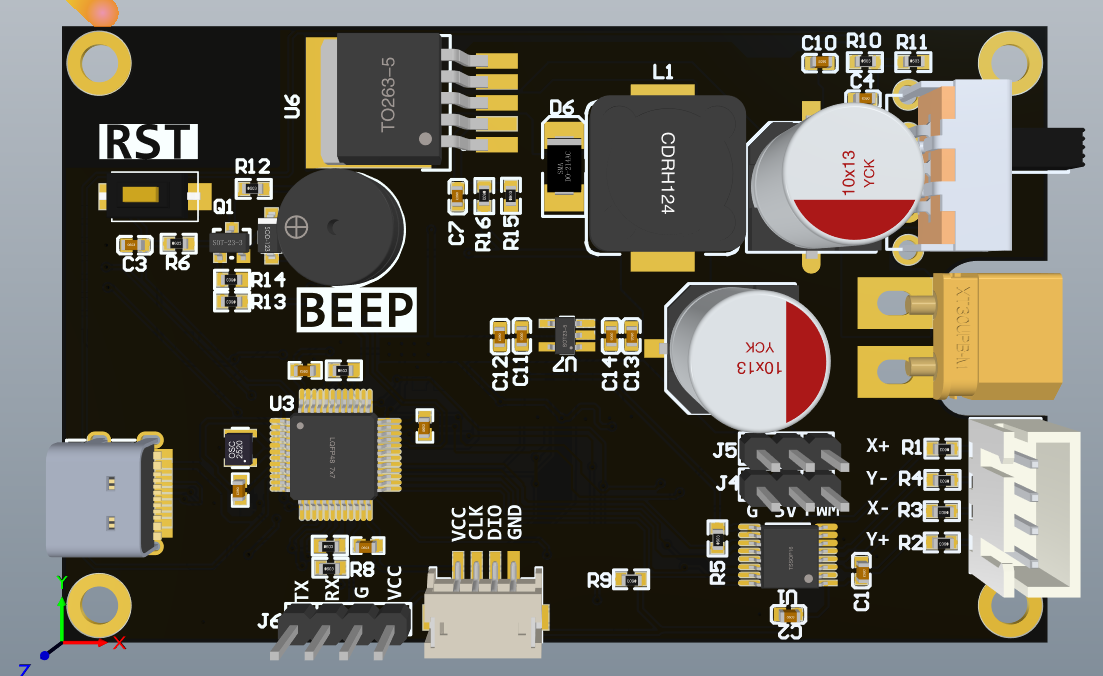

7、電路包含有最小系統、電池電壓AD采樣、蜂鳴器驅動、OLED驅動、舵機驅動、串口、電阻屏驅動、藍牙模塊及電源系統。

目錄│文件列表:

 └ 板球系統控制器

    │ balanceball.mp4

    │ BALL.zip

    │ BOM_板球系統控制器.xlsx

    └ AD文件

       │ PCB1.PcbDoc

       │ PCB1.PcbDoc.htm

       │ PCB_Project1.PrjPCB

       │ Sheet1.pdf

       │ Sheet1.SchDoc

       └ 制版文件

          │ 2-balanceballcontroller.zip

          │ CAMtastic1.Cam

          │ CAMtastic2.Cam

          │ PCB1-macro.APR_LIB

          │ PCB1-RoundHoles-NonPlated.TXT

          │ PCB1-RoundHoles-Plated.TXT

          │ PCB1-SlotHoles-Plated.TXT

          │ PCB1.apr

          │ PCB1.DRR

          │ PCB1.EXTREP

          │ PCB1.GBL

          │ PCB1.GBO

          │ PCB1.GBP

          │ PCB1.GBS

          │ PCB1.GD1

          │ PCB1.GG1

          │ PCB1.GKO

          │ PCB1.GPB

          │ PCB1.GPT

          │ PCB1.GTL

          │ PCB1.GTO

          │ PCB1.GTP

          │ PCB1.GTS

          │ PCB1.LDP

          │ PCB1.PcbDoc

          │ PCB1.REP

          │ PCB1.RUL

          │ Status Report.Txt

          └ History

             └ PCB1.~(1).PcbDoc.Zip
