項目編號：E341
文件大?。?7M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
本項目為基于OpenCV-Python和STM32F103單片機的二自由度人臉跟蹤舵機云臺系統。
本系統的預期功能是實時檢測攝像頭中出現的人臉，并對其進行跟蹤。要實現該功能，主要應解決如下問題：
圖像采集
人臉檢測
舵機控制
具體實現思路如下：

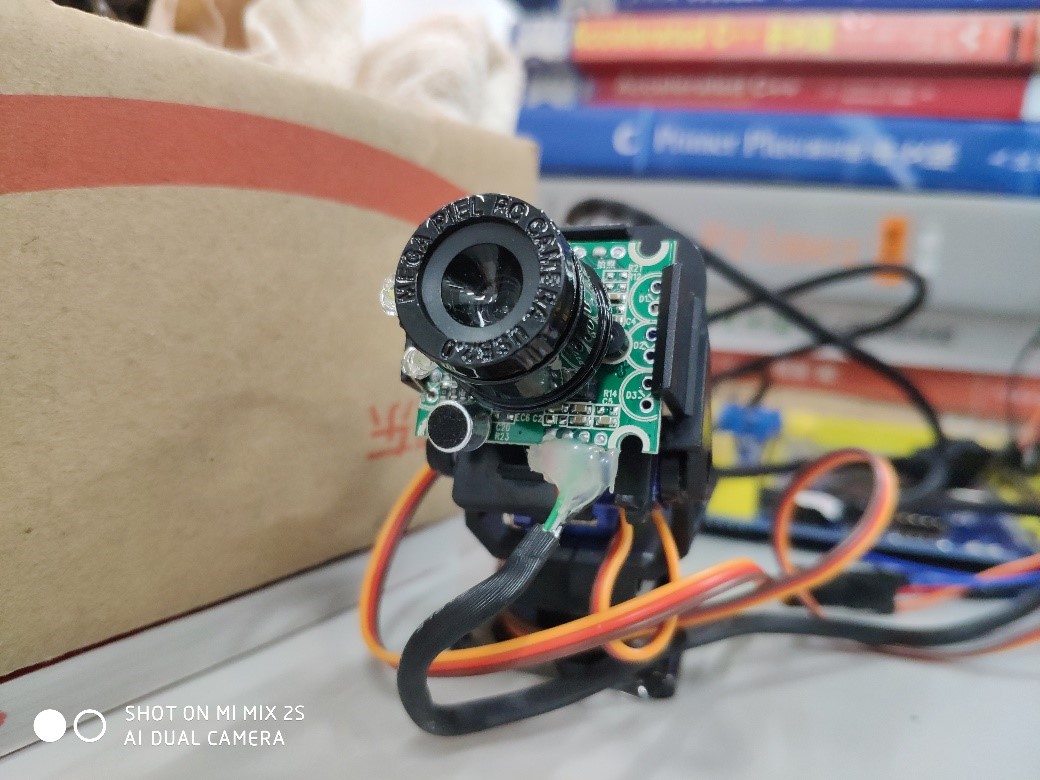

圖像采集方面，使用普通的usb攝像頭，這樣可以直接得到數字圖像無需進行數模轉換，而且價格低廉，在不要求高精度的情況下比較適合。將usb攝像頭直接通過usb數據線接到電腦，即可在PC端得到實時圖像。
人臉檢測方面，在PC端編寫用于人臉檢測的python程序。使用opencv庫，首先對從攝像頭得到的每一幀實時圖像進行預處理，然后調用opencv自帶的harr分類器檢測人臉的位置。將檢測到的人臉的中心點坐標用串口發送給STM32單片機即可。
舵機控制方面，使用STM32單片機，根據串口接收到的來自上位機的坐標分別對兩個舵機進行獨立的位置控制。具體思路是，將圖像的中心點的橫縱坐標（恒定值）與人臉中心點的橫縱坐標分別作差，將該差值作為偏差輸入到STM32中實現的兩個PD控制器中，計算所需占空比，產生兩路PWM波驅動舵機向偏差減小的方向轉動。
實現效果
經測試，該系統能夠?qū)崿F(xiàn)預期的功能。經過調參后，調節時間很短，超調較小，系統的快速性和平穩性均能達到預期目標。系統的不足之處在于有一定穩態誤差，但是考慮到舵機成本較低，系統的精度處在可以接受的范圍內。

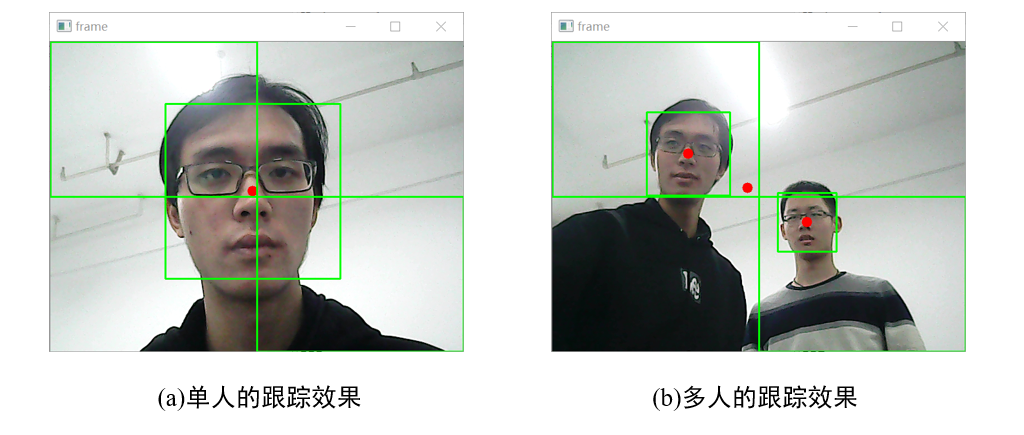

下圖分別是單人和多人的跟蹤效果：
目錄│文件列表:
└ 項目
│ Face Tracking Pan.docx
└ face-tracking-pan-tilt-camera
└ face-tracking-pan-tilt-camera
├ code
│ │ track_face.py
│ ├ control
│ │ │ keilkilll.bat
│ │ │ README.TXT
│ │ ├ CORE
│ │ │ │ core_cm3.c
│ │ │ │ core_cm3.h
│ │ │ └ startup_stm32f10x_hd.s
│ │ ├ HARDWARE
│ │ │ ├ KEY
│ │ │ │ │ key.c
│ │ │ │ └ key.h
│ │ │ ├ LED
│ │ │ │ │ led.c
│ │ │ │ └ led.h
│ │ │ ├ PID
│ │ │ │ │ pid.c
│ │ │ │ └ pid.h
│ │ │ ├ serial
│ │ │ │ │ serial.c
│ │ │ │ └ serial.h
│ │ │ └ TIMER
│ │ │ │ timer.c
│ │ │ └ timer.h
│ │ ├ OBJ
│ │ │ └ CONTROL.hex
│ │ ├ STM32F10x_FWLib
│ │ │ ├ inc
│ │ │ │ │ misc.h
│ │ │ │ │ stm32f10x_adc.h
│ │ │ │ │ stm32f10x_bkp.h
│ │ │ │ │ stm32f10x_can.h
│ │ │ │ │ stm32f10x_cec.h
│ │ │ │ │ stm32f10x_crc.h
│ │ │ │ │ stm32f10x_dac.h
│ │ │ │ │ stm32f10x_dbgmcu.h
│ │ │ │ │ stm32f10x_dma.h
│ │ │ │ │ stm32f10x_exti.h
│ │ │ │ │ stm32f10x_flash.h
│ │ │ │ │ stm32f10x_fsmc.h
│ │ │ │ │ stm32f10x_gpio.h
│ │ │ │ │ stm32f10x_i2c.h
│ │ │ │ │ stm32f10x_iwdg.h
│ │ │ │ │ stm32f10x_pwr.h
│ │ │ │ │ stm32f10x_rcc.h
│ │ │ │ │ stm32f10x_rtc.h
│ │ │ │ │ stm32f10x_sdio.h
│ │ │ │ │ stm32f10x_spi.h
│ │ │ │ │ stm32f10x_tim.h
│ │ │ │ │ stm32f10x_usart.h
│ │ │ │ └ stm32f10x_wwdg.h
│ │ │ └ src
│ │ │ │ misc.c
│ │ │ │ stm32f10x_adc.c
│ │ │ │ stm32f10x_bkp.c
│ │ │ │ stm32f10x_can.c
│ │ │ │ stm32f10x_cec.c
│ │ │ │ stm32f10x_crc.c
│ │ │ │ stm32f10x_dac.c
│ │ │ │ stm32f10x_dbgmcu.c
│ │ │ │ stm32f10x_dma.c
│ │ │ │ stm32f10x_exti.c
│ │ │ │ stm32f10x_flash.c
│ │ │ │ stm32f10x_fsmc.c
│ │ │ │ stm32f10x_gpio.c
│ │ │ │ stm32f10x_i2c.c
│ │ │ │ stm32f10x_iwdg.c
│ │ │ │ stm32f10x_pwr.c
│ │ │ │ stm32f10x_rcc.c
│ │ │ │ stm32f10x_rtc.c
│ │ │ │ stm32f10x_sdio.c
│ │ │ │ stm32f10x_spi.c
│ │ │ │ stm32f10x_tim.c
│ │ │ │ stm32f10x_usart.c
│ │ │ └ stm32f10x_wwdg.c
│ │ ├ SYSTEM
│ │ │ ├ delay
│ │ │ │ │ delay.c
│ │ │ │ └ delay.h
│ │ │ ├ sys
│ │ │ │ │ sys.c
│ │ │ │ └ sys.h
│ │ │ └ usart
│ │ │ │ usart.c
│ │ │ └ usart.h
│ │ └ USER
│ │ │ CONTROL.uvguix.James Wu
│ │ │ CONTROL.uvoptx
│ │ │ CONTROL.uvprojx
│ │ │ JLinkSettings.ini
│ │ │ main.c
│ │ │ stm32f10x.h
│ │ │ stm32f10x_conf.h
│ │ │ stm32f10x_it.c
│ │ │ stm32f10x_it.h
│ │ │ system_stm32f10x.c
│ │ │ system_stm32f10x.h
│ │ └ DebugConfig
│ │ └ USART_STM32F103ZE_1.0.0.dbgconf
│ └ data
│ └ haarcascade_frontalface_default.xml
└ images
│ cam_1.jpg
│ cam_1_2.png
│ cam_2.jpg
│ example.gif
│ multi.png
│ README.md
│ result_1.png
│ result_2.png
│ single.png
│ stm32_board.jpg
└ system.jpg
