STM32無人機+遙控器資料開源 硬件+程序源碼+地面站源碼+教程等

小四軸簡介

       諸多無人機愛好者想親手動手DIY一個自己專屬的無人機，買個現成的飛控板，組裝一下就能飛（太easy，不僅毫無成就感，而且啥也沒學到）。搜羅一下現如今無人機市場，各種無人機琳瑯滿目，開源無人機才是DIY的最愛，筆者也了解過無人機現狀及相關開源的項目，如Crazepony、CrazyFile、Paparazzi UAV、Dronecode / PX4、OpenDroneMap等，但大多數開源無人機上手難度大，代碼晦澀難理解，且處于不同的處理器平臺，移植相當困難，代碼設計難以借鑒及修改。小編特此打造一款與眾不同的開源無人機。

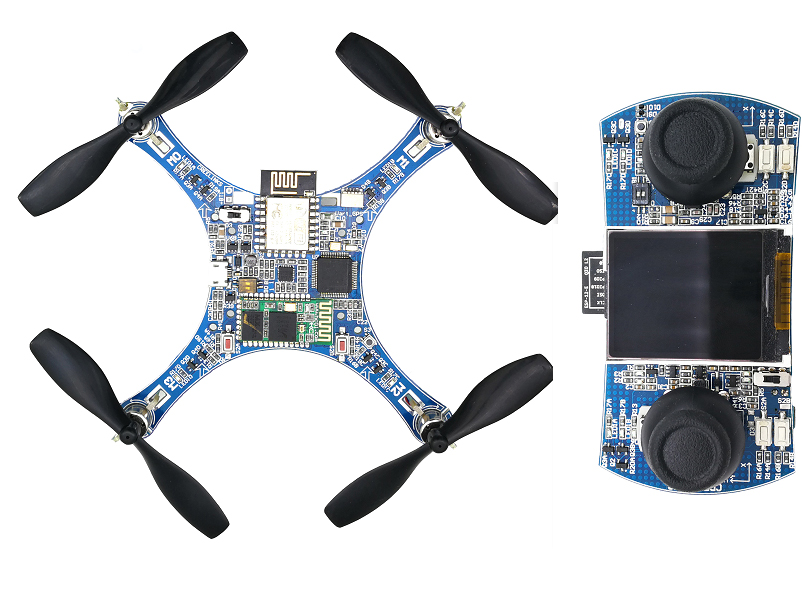

無人機小四軸+遙控器實物展示：

小四軸無人機基本參數：

• 1) 處理器：STM32F103RET6/512K ROM/64K RAM

• 2) 加/角速度：MPU6050

• 3) 氣壓計：BMP180

• 4) 通訊方式：WIFI(ESP8266)、藍牙(HC-05)、2.4G射頻(NRF24L01+)

• 5) 電機：8520空心杯

• 6) 電池：850mA鋰電池

• 7) 遙控器：10K高精度遙桿、1.8寸TFT彩色液晶顯示屏

• 8) 濾波算法：滑動平均、限幅

• 9) 姿態解算：默認卡爾曼，可通過地面站配置為一階、二階、四元數。

• 10) PID算法：串行PID控制算法

• 11) GPS：當前V1.0版本暫不支持

• 12) 圖傳：當前V1.0版本暫不支持

無人機特點：

• 開源所有的源代碼及原理圖（PCB暫不開源）

• 支持代碼無縫移植到其他平臺

• 支持WIFI方式連接地面站

• 支持WIFI方式連接手機

• 支持WIFI方式連接遙控器

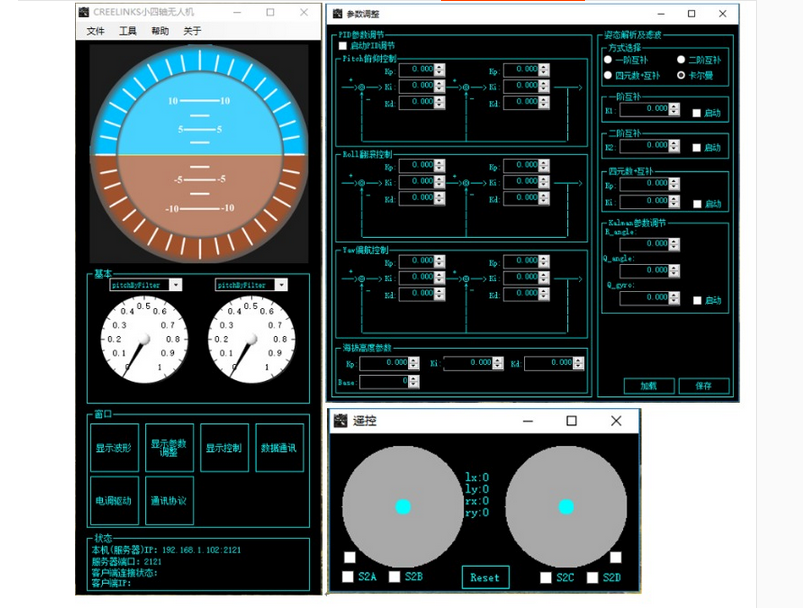

• 支持通過地面站配置PID參數及濾波參數

• 支持通過地面站觀察參數波形

• 遙控器支持WIFI、藍牙、2.4G射頻三種通訊方式

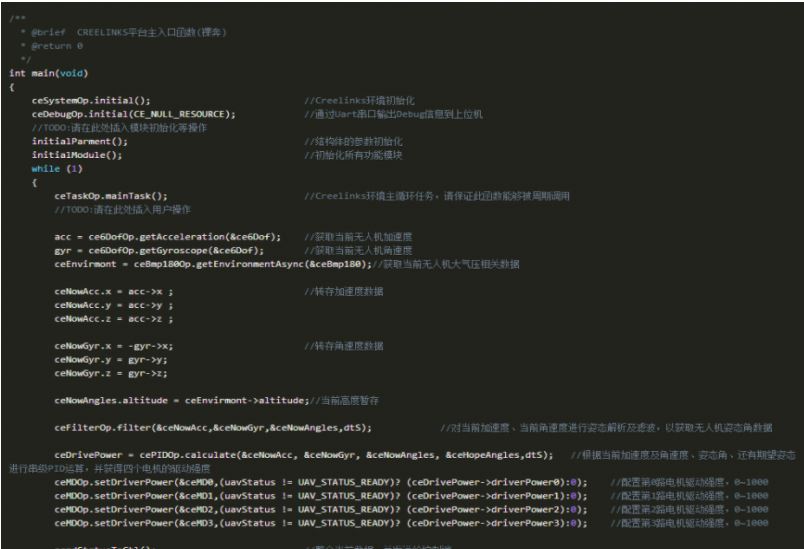

飛控源碼：

目錄│文件列表:

 └ STM32 無人機

    │ 地面站上位機.exe文件 源碼.zip

    │ 無人機 遙控器原理圖.zip

    │ 無人機 遙控器源代碼.zip

    └ 無人機教程.zip
