項目編號：E780

文件大?。?61M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

一、項目總覽

基本介紹：

本項目基于STM32F1,移植了著名的GRBL——G-code解釋器，做的一款寫字機（或激光雕刻），使用LVGL的GUI庫設計屏幕交互，擴展了SD卡脫機打印功能，板載ESP8266-E12SWIFI模塊（由于STM32F1的性能有限，同時兼顧刷屏和G代碼解釋以及榨干了性能，所以WIFI連接模式暫時未開發），暫時可以通過串口連接電腦使用上位機進行打印，或者使用SD卡脫機打印。

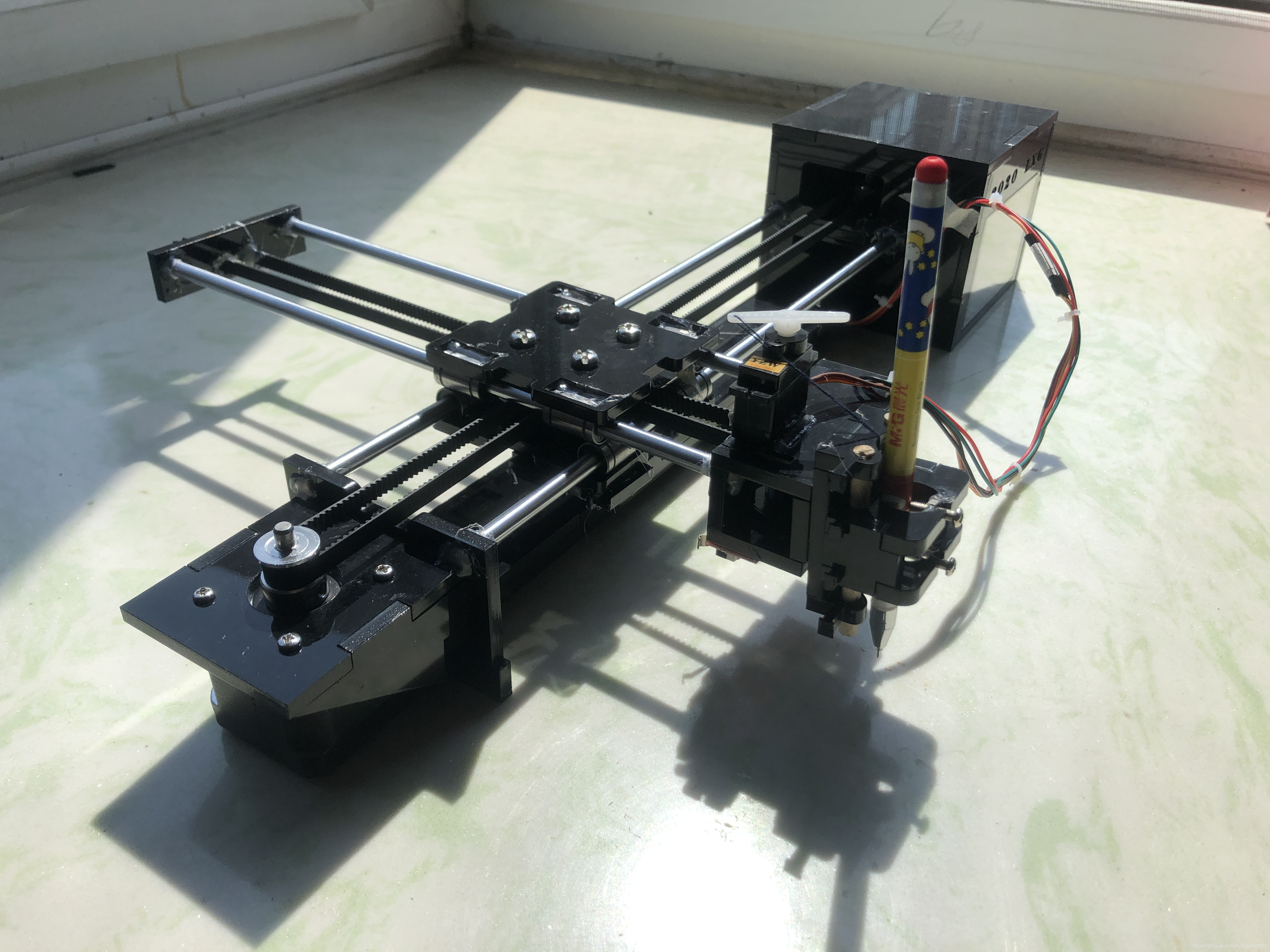

外觀：

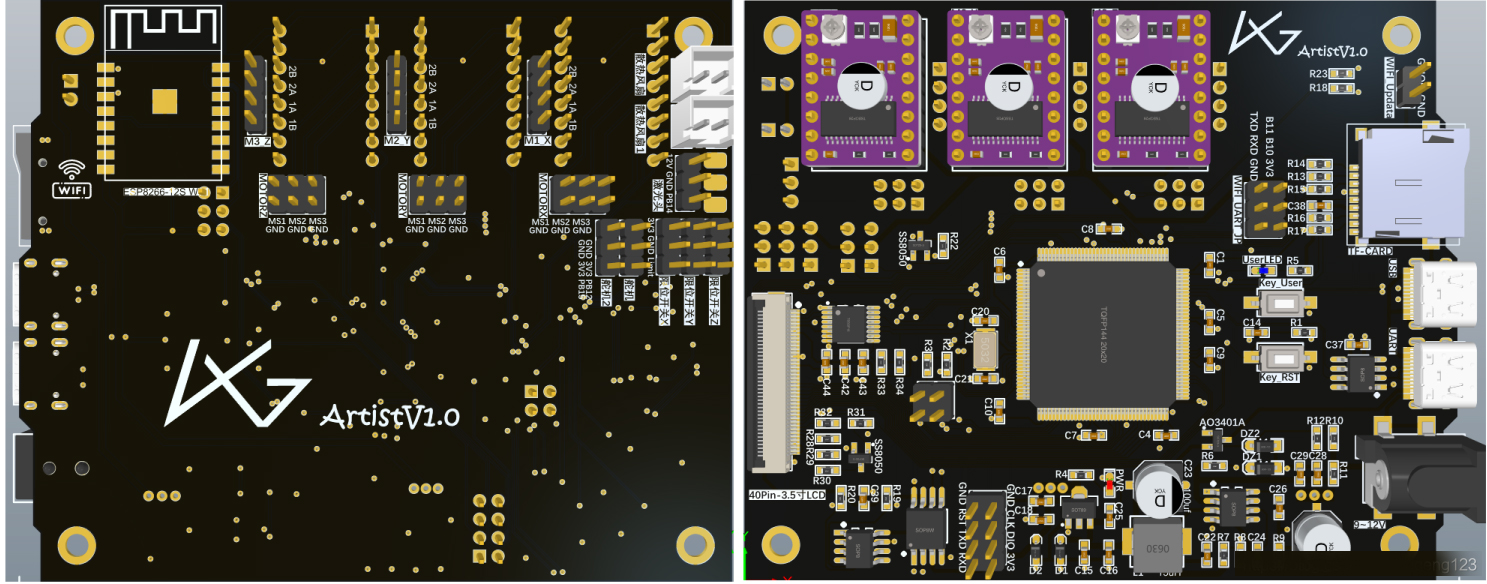

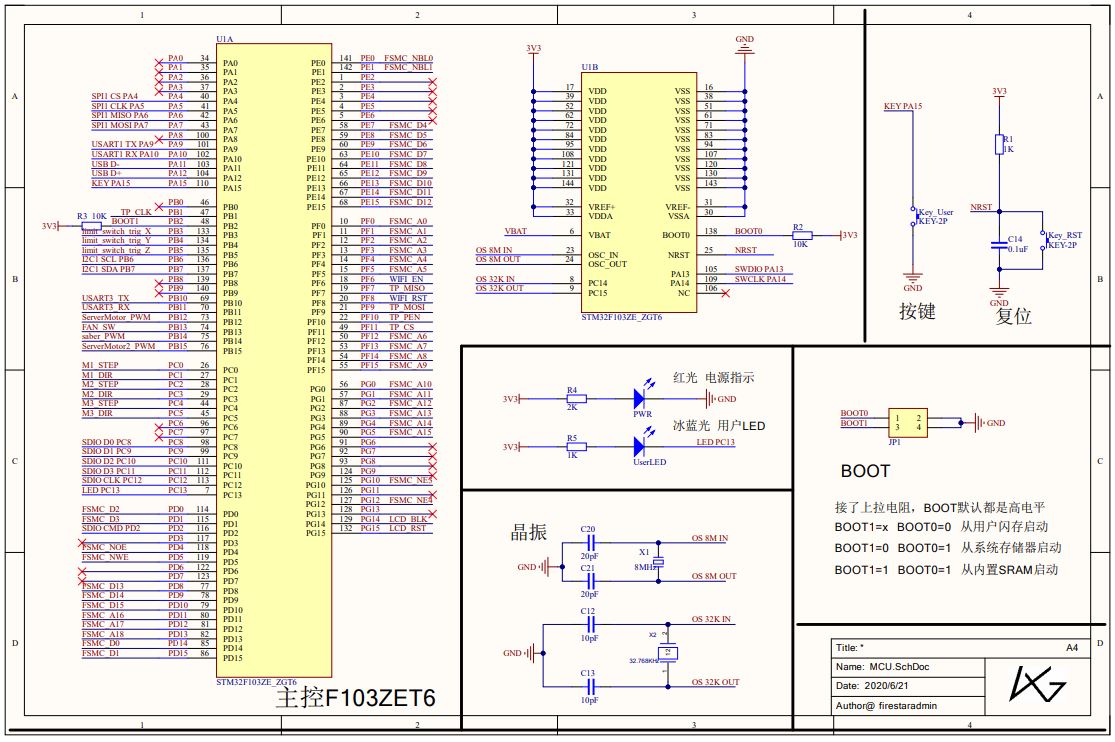

硬件介紹：

主控 ：STM32F103ZET6

WIFI ：ESP8266-E12S

屏幕 ：3.5寸LCD-16并口RGB16bit-40Pin

觸摸IC：XTP2046電阻觸摸

接口 ：步進電機接口x3、舵機接口x2、12V激光頭接口x1、限位開關x3、USBx1、UART-USBx1

ETC…

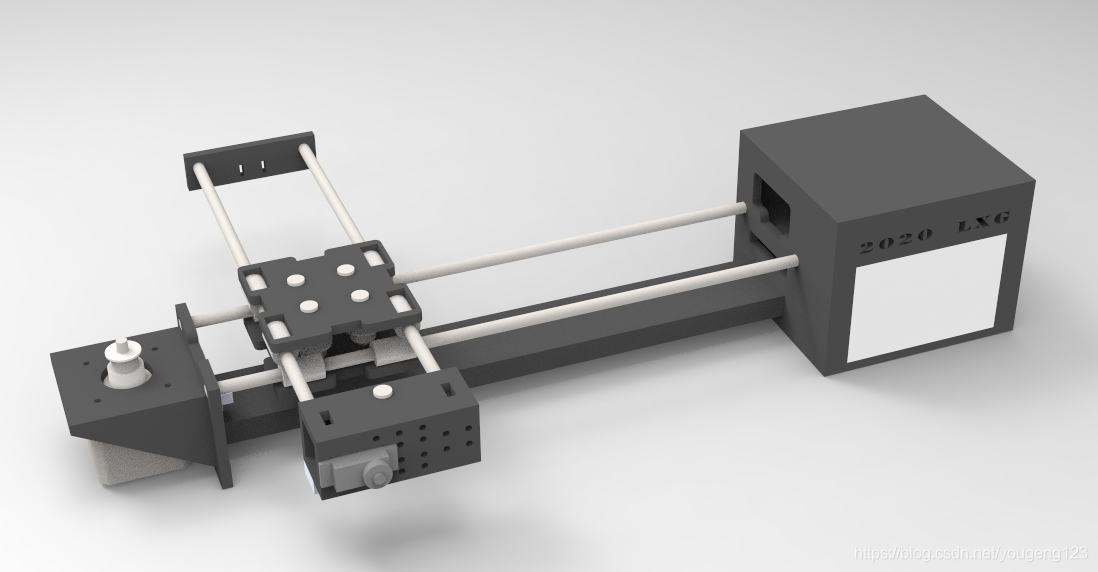

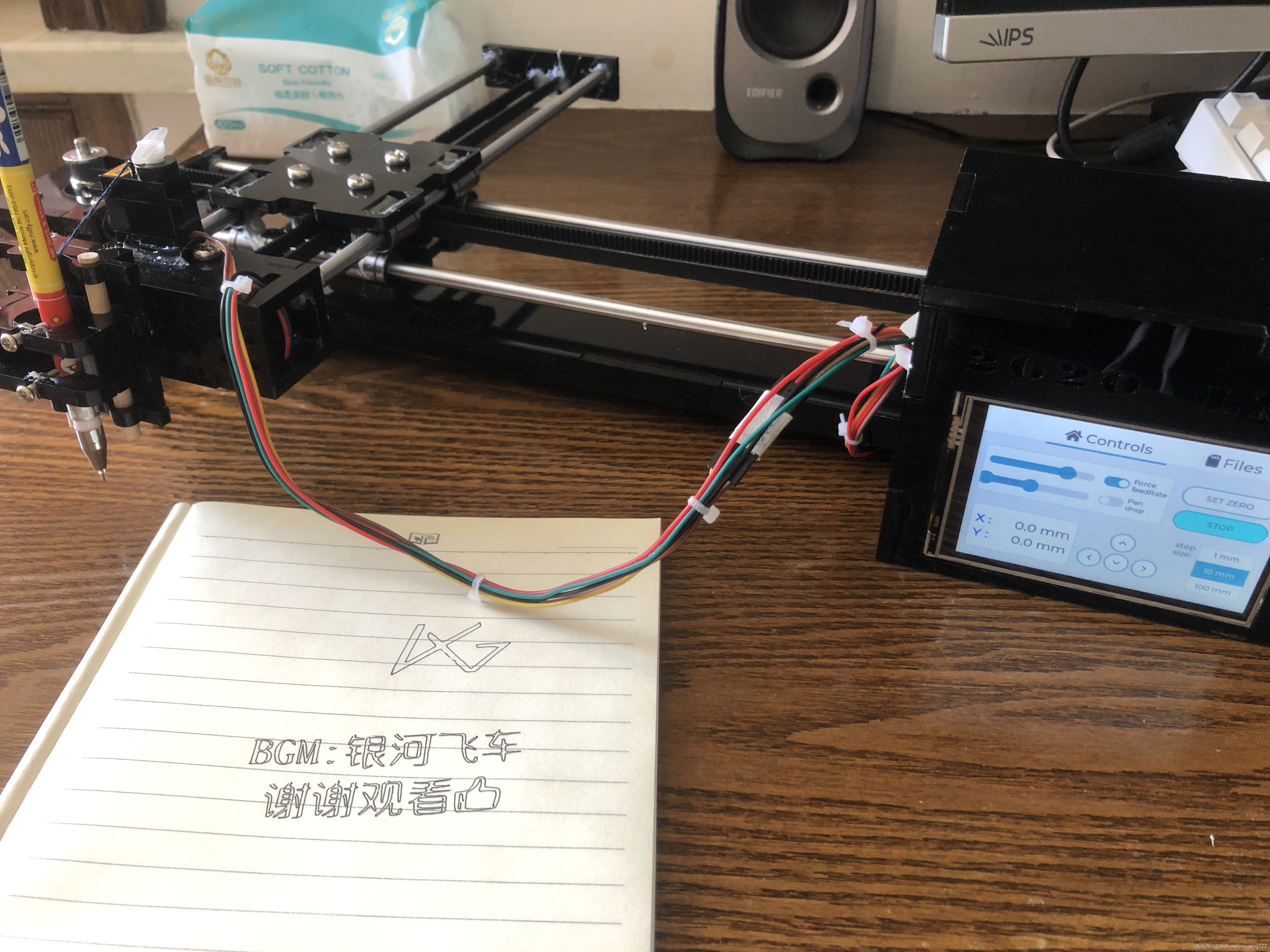

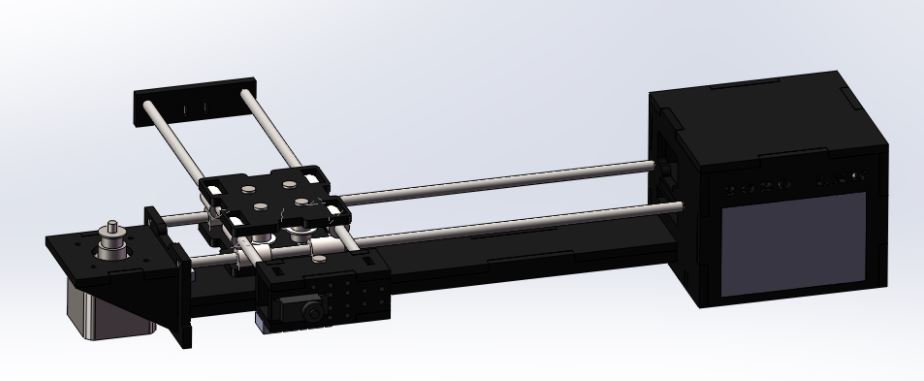

預覽圖：

軟件控制部分：

-移植GRBL解釋器進行控制機械控制

-使用LittleVGL創建用戶交互界面

-FATS文件系統，進行脫機打印

機械結構部分：

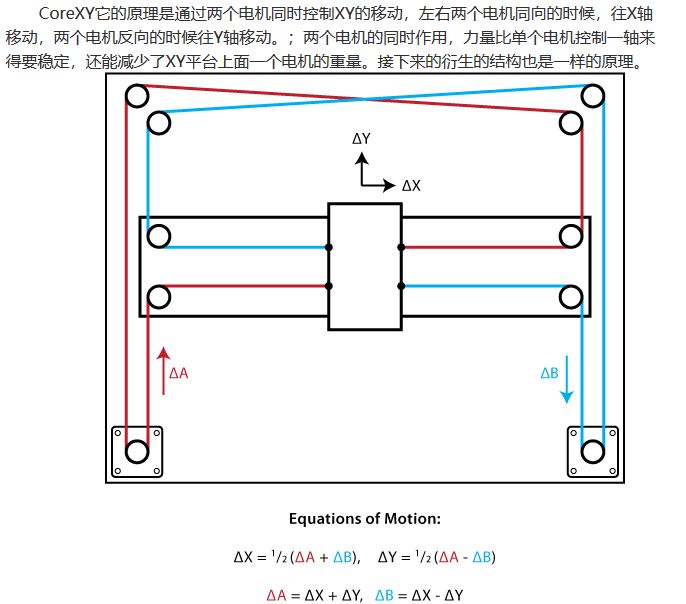

使用經典巧妙的CoreXY結構，這里扒下來一張圖，具體百度看看吧

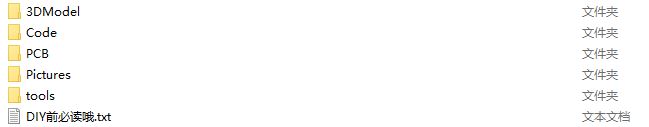

文件列表：
