項目編號：E816

文件大?。?2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

ST-LINK/V2是一款可以在線仿真以及下載STM8以及STM32的開發工具。支持所有帶SWIM接口的STM8系列單片機;支持所有帶JTAG / SWD接口的STM32系列單片機。

基本屬性

-ST-LINK/V2是ST意法半導體為評估、開發STM8系列和STM32系列MCU而設計的集在線仿真與下載為一體的開發工具。

-STM8系列通過SWIM接口與ST-LINK/V2連接;

-STM32系列通過JTAG / SWD接口與ST-LINK/V2連接。

-ST-LINK/V2通過高速USB2.0與PC端連接。

支持的軟件

-ST-LINK Utility v2.0（及以上版本）

-STVD Version 4.2.1（及以上版本）

-STVP Version 3.2.3（及以上版本）

-IAR EWARM Revision v6.20（及以上版本）

-IAR EWSTM8 Revision v1.30（及以上版本）

-KEIL RVMDK Revision v4.21（及以上版本）

-ATOLLIC

-TASKING

支持的器件

-支持所有帶SWIM接口的STM8系列單片機

-支持所有帶JTAG / SWD接口的STM32系列單片機

-與目標板的連接接口

-ST-LINK/V2指定的SWIM標準接口和JTAG / SWD標準接口。

固件升級性

-固件可更新。ST將會推出更多STM8和STM32的型號，亦會將新的器件型號添加入STVD的器件支持列表，當您在未來開發中需要使用新的型號，升級STVD，升級固件程序，便得以支持新的型號。

升級方式為自動升級。

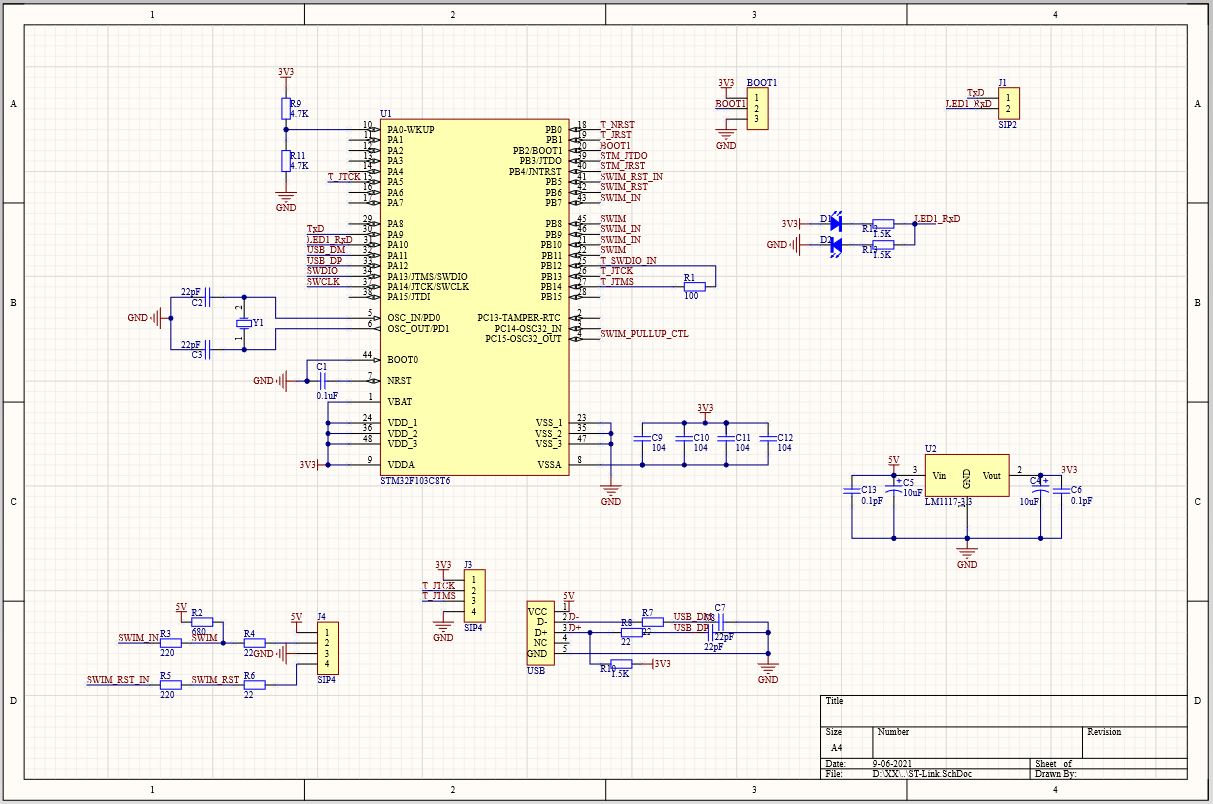

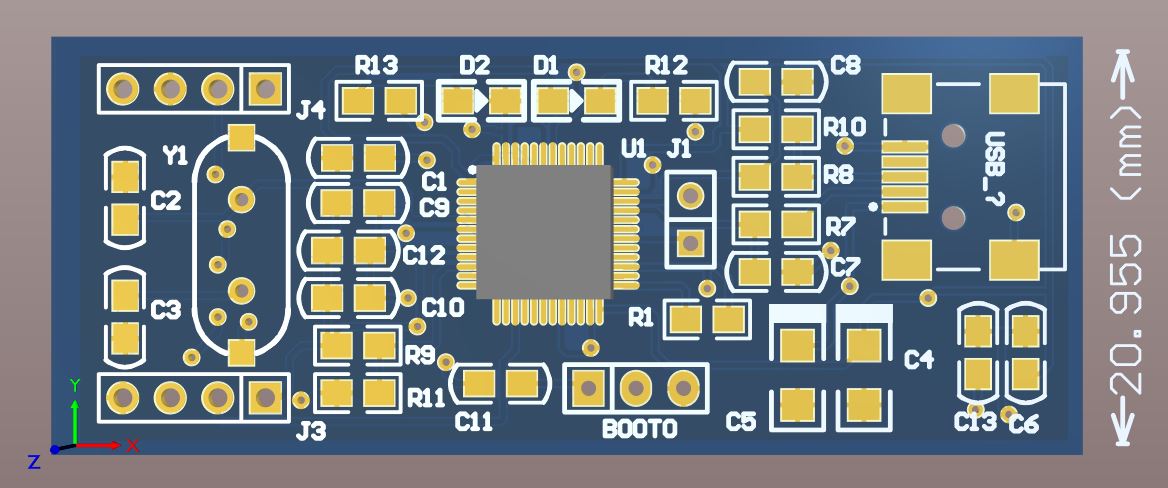

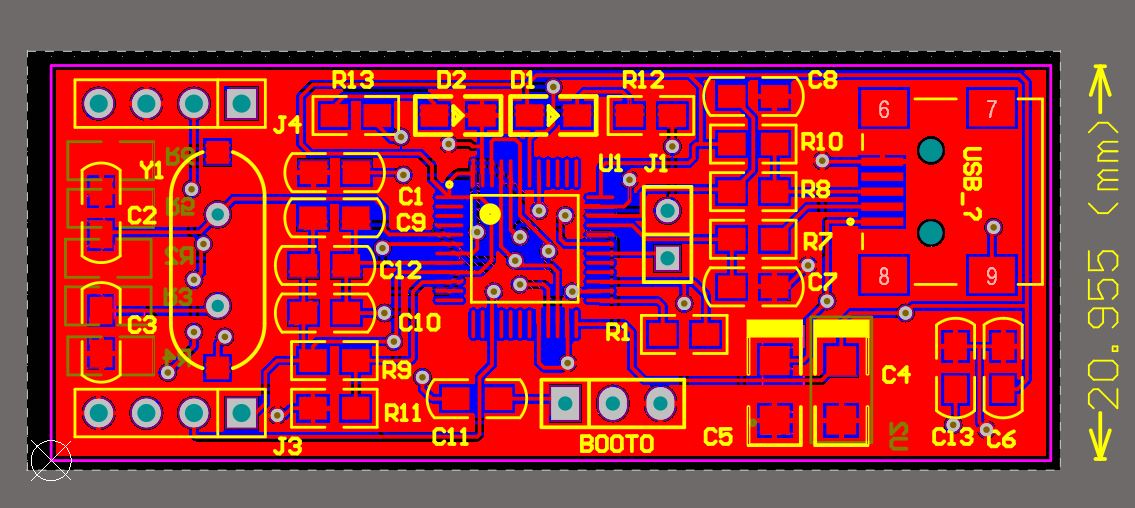

Altium Designer畫的原理圖和PCB圖如下：

目錄│文件列表:

 ├ ST-link ULTITY

 │  └ STM32 ST-LINK Utility_v3.7.0.exe

 └ 零基礎制作ST-LINK V2

    │ ST-Link V2原理圖.pdf

    ├ ST-Link AD工程

    │  │ ST-Link.SchDoc

    │  │ ST-Link_1.PcbDoc

    │  └ ST-Link_V2

    │     │ 1.jpg

    │     │ 2.jpg

    │     │ 3.jpg

    │     │ mywork.PcbDoc

    │     │ mywork.PcbDoc.htm

    │     │ mywork2.PcbDoc

    │     │ mywork2.PcbDoc.htm

    │     │ st.PrjPcb

    │     │ st.PrjPcbStructure

    │     │ STLINK.PcbDoc

    │     │ STLINK.PcbDoc.htm

    │     │ STLINK.PcbLib

    │     │ STLINK.SchDoc

    │     │ STLinkV2.J16.S4.hex

    │     ├ History

    │     │  │ mywork.~(1).PcbDoc.Zip

    │     │  │ mywork.~(2).PcbDoc.Zip

    │     │  │ mywork.~(3).PcbDoc.Zip

    │     │  │ mywork2.~(1).PcbDoc.Zip

    │     │  │ mywork2.~(2).PcbDoc.Zip

    │     │  │ mywork2.~(3).PcbDoc.Zip

    │     │  │ mywork2.~(4).PcbDoc.Zip

    │     │  │ mywork2.~(5).PcbDoc.Zip

    │     │  │ st.~(1).PrjPcb.Zip

    │     │  │ st.~(2).PrjPcb.Zip

    │     │  │ st.~(3).PrjPcb.Zip

    │     │  │ st.~(4).PrjPcb.Zip

    │     │  │ STLINK.~(1).PcbDoc.Zip

    │     │  │ STLINK.~(1).PcbLib.Zip

    │     │  │ STLINK.~(1).SchDoc.Zip

    │     │  └ STLINK.~(2).SchDoc.Zip

    │     └ Project Logs for st

    │        │ mywork PCB ECO 2016-09-28 上午 09-33-24.LOG

    │        │ mywork PCB ECO 2016-09-28 上午 09-37-29.LOG

    │        │ STLINK SCH ECO 2016-09-28 上午 09-36-40.LOG

    │        └ STLINK SCH ECO 2016-09-28 下午 03-35-15.LOG

    ├ ST-Link V2.J16.S0升級和驅動

    │  │ ST-LinkUpgrade.exe

    │  └ STLinkUSBDriver.dll

    └ ST-Link固件BIN

       │ ST-Link固件V2.J16.S4.bin

       └ ST-Link固件V2.J16.S4.hex
