項目編號：E836
文件大小：4.1M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述
本代碼主要實現了顯示時間，以及對步數的記錄。順便加了個小的下位機，用來修改時間。

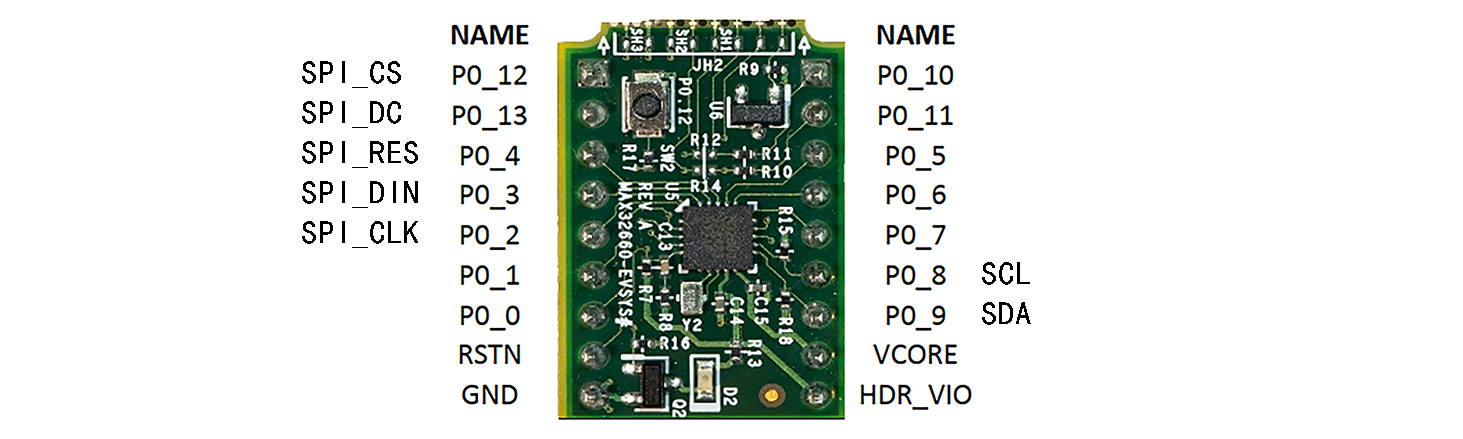

硬件連接
#define SPI_CS_Pin PIN_12
#define SPI_CS_GPIO_Port PORT_0
#define SPI_DC_Pin PIN_13
#define SPI_DC_GPIO_Port PORT_0
#define SPI_RES_Pin PIN_4
#define SPI_RES_GPIO_Port PORT_0
#define SPI_DIN_Pin PIN_3
#define SPI_DIN_GPIO_Port PORT_0
#define SPI_CLK_Pin PIN_2
#define SPI_CLK_GPIO_Port PORT_0
image-20210216221845791
時間顯示
這次還是用了OLED的文字庫，用到了顯示文字，和畫圖功能。
DrawNum(0,0,step_cnt,5);
SetFontSize(3);
DrawChar(30,24,':');
DrawNum(0,24,hour,2);
DrawNum(42,24,min,2);
fresh_g();
RoundClock(hour,min,sec);
其中畫時鐘的函數是我之前有用過，參照的是另外一個up主的內容，程序里有提到。具體的使用可以參照我之前的項目
下面源碼，主要用了簡單的畫圖函數。
void RoundClock(int hours ,int minute ,int sec)
{
unsigned char i=0;
TypeXY hourspoint,minutepoint,secpoint,tmp1,tmp2;
center_pos.x = 104;
center_pos.y = 39;
//時針
SetRotateValue(center_pos.x,center_pos.y,hours*30+(minute*30)/60+clock_angle,1); //設定旋轉中心，旋轉角度，旋轉方向
hourspoint=GetRotateXY(center_pos.x,center_pos.y-CLOCK_R+12); //給出一個不在中心的點，計算出其旋轉后的坐標
DrawLine(center_pos.x,center_pos.y,hourspoint.x,hourspoint.y);//畫線
//分針
SetRotateValue(center_pos.x,center_pos.y,minute*6+(sec*6)/60+clock_angle,1);
minutepoint=GetRotateXY(center_pos.x,center_pos.y-CLOCK_R+6);
DrawLine(center_pos.x,center_pos.y,minutepoint.x,minutepoint.y);
//秒針
SetRotateValue(center_pos.x,center_pos.y,sec*6+clock_angle,1);
secpoint=GetRotateXY(center_pos.x,center_pos.y-CLOCK_R+2);
DrawLine(center_pos.x,center_pos.y,secpoint.x,secpoint.y);
//表盤
for(i=0;i<12;i++)
{
SetRotateValue(center_pos.x,center_pos.y,i*30+clock_angle,1);
tmp1=GetRotateXY(center_pos.x,center_pos.y-CLOCK_R+1);
tmp2=GetRotateXY(center_pos.x,center_pos.y-CLOCK_R+1+CLOCK_LEN);
DrawLine(tmp1.x,tmp1.y,tmp2.x,tmp2.y);
}
// /*表盤上的數字*/
// SetRotateValue(60,30,i*30+clock_angle,1);
// if(i==0)
// {
// tmp3=GetRotateXY(center_pos.x,center_pos.y-num_pos);
// SetFontSize(1);
// DrawNum(tmp3.x,tmp3.y,12,2);
// }
// else if(i<7)
// {
// SetRotateValue(62,29,i*30+clock_angle,1);
// tmp3=GetRotateXY(center_pos.x,center_pos.y-num_pos);
// SetFontSize(1);
// DrawNum(tmp3.x,tmp3.y,i,1);
// }
// else if(i<10)
// {
// tmp3=GetRotateXY(center_pos.x,center_pos.y-num_pos);
// SetFontSize(1);
// DrawNum(tmp3.x,tmp3.y,i,1);
// }
// else if(i<12)
// {
// tmp3=GetRotateXY(center_pos.x,center_pos.y-num_pos);
// SetFontSize(1);
// DrawNum(tmp3.x,tmp3.y,i,2);
// }
// }
DrawFillCircle(center_pos.x,center_pos.y,2);//中心圓點
DrawCircle(center_pos.x,center_pos.y,CLOCK_R);
UpdateScreen();
ClearScreen();
}
步數記錄
代碼設計過程參考了CSDN上的一篇博客
前面是一些基本的濾波以及求峰值，后面才是計算是否走步。
filter_acc();
peak_caculate();
slid_update(&temp_acc,&mpu);
detect_step(&peak_acc,&temp_acc,&mpu);
下面是判斷是否走步的代碼：
void detect_step(peak_info *peak, slid_reg_t *slid, axis_info *cur_sample)
{
char res = is_most_active(peak);
switch (res) {
case MOST_ACTIVE_NULL: {
//fix
break;
}
case MOST_ACTIVE_X: {
short threshold_x = (peak->max_x + peak->min_x) / 2;
if (slid->old_sample.acc_x > threshold_x && slid->new_sample.acc_x < threshold_x) {
step_cnt ++;
}
break;
}
case MOST_ACTIVE_Y: {
short threshold_y = (peak->max_y + peak->min_y) / 2;
if (slid->old_sample.acc_y > threshold_y && slid->new_sample.acc_y < threshold_y) {
step_cnt ++;
}
break;
}
case MOST_ACTIVE_Z: {
short threshold_z = (peak->max_z + peak->min_z) / 2;
if (slid->old_sample.acc_z > threshold_z && slid->new_sample.acc_z < threshold_z) {
step_cnt ++;
}
break;
}
default:
break;
}
}
簡易下位機
參照我之前的項目，這次的下位機更加簡單，沒有頭文件和結束語句，原因是max的串口我用的不是很明白，所以簡化了
void fresh_s_time(char *temp)
{
while(*temp != '\0')
{
switch(*temp++)
{
case 'h':
hour = (*temp-'0')*10 + (*(temp+1)-'0');
temp+=2;
break;
case 'm':
min = (*temp-'0')*10 + (*(temp+1)-'0');
temp+=2;
break;
case 's':
sec = (*temp-'0')*10 + (*(temp+1)-'0');
temp+=2;
break;
}
}
}
上位機
也是和之前一樣用的python編寫
#-*- coding: UTF-8 -*-
import serial # pyserial
import datetime
try:
# 端口：CNU； Linux上的/dev /ttyUSB0等； windows上的COM3等
portx = "COM3"
# 波特率，標準值有：50,75,110,134,150,200,300,600,1200,1800,2400,4800,9600,19200,38400,57600,115200
bps = 115200
# 超時設置，None：永遠等待操作；
# 0：立即返回請求結果；
# 其他：等待超時時間（單位為秒）
timex = 5
# 打開串口，并得到串口對象
ser = serial.Serial(portx, bps, timeout=timex)
# 寫數據
curr_time = datetime.datetime.now()
result = ser.write(datetime.datetime.strftime(curr_time,'h%Hm%Ms%S').encode("gbk"))
result = ser.write(datetime.datetime.strftime(curr_time,'s%S').encode("gbk"))
ser.close() # 關閉串口
except Exception as e:
print("error!", e)

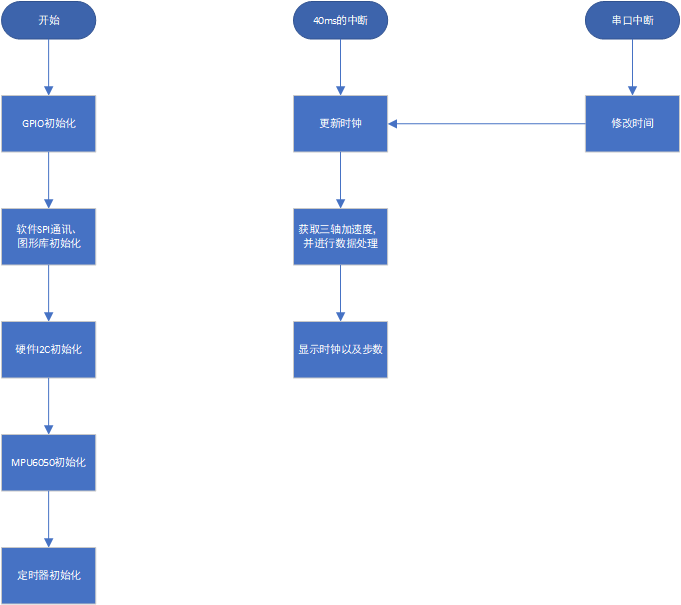

程序流圖以及各個模塊
模塊關系圖：
