項目編號：E958
文件大小：6M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
特別提醒的是：
我原來的項目是用的GUI是：emWin，項目文件很大，不利于理解。
下面我發的 littleVgl 簡單測試項目文件，對于你們想采用SPI DMA的功能來說，足夠用的了！
1、請看LCD 接口說明：
/*----------------------------------------------------------------------------
* Simple STM32F103 using littleVgl: *
* ILI9341 display over SPI with DMA, *
* XPT2046 resistive touch panel *
* *
* ILI9341 SPI1 CONNECTIONS: *
* ------------------------------- *
* TFT_RESET PC1 *
* TFT_DC PC2 *
* TFT_CS PC0 *
* TFT_SCK PA5 *
* TFT_MISO PA6 *
* TFT_MOSI PA7 *
* *
* XPT2046 SPI2 CONNECTIONS: *
* -------------------------------- *
* TOUCH_CLK PB13 *
* TOUCH_DIN (MOSI) PB15 *
* TOUCH_DO (MISO) PB14 *
* TOUCH_CS PB12 *
* TOUCH_IRQ PA0 *
* *
* *
* *
*-------------------------------------------------------------------------*/
2、項目文件： GUI: littleVgl
//****************項目內容說明如下**************//
3、請你們自己看 ILI9341\core.c文件的內容，使用的就是：SPI_DMA
//重要函數：
void Send_DMA_Data16(uint16_t* buff, uint16_t dataSize)
{
LL_SPI_SetDataWidth(SPI1, LL_SPI_DATAWIDTH_16BIT);
LL_SPI_Disable(SPI1);
LL_DMA_DisableChannel(DMA1, LL_DMA_CHANNEL_3);
LL_DMA_ClearFlag_TC3(DMA1);
LL_DMA_ClearFlag_TE3(DMA1);
LL_SPI_EnableDMAReq_TX(SPI1);
LL_DMA_EnableIT_TC(DMA1, LL_DMA_CHANNEL_3);
LL_DMA_EnableIT_TE(DMA1, LL_DMA_CHANNEL_3);
LL_DMA_DisableChannel(DMA1, LL_DMA_CHANNEL_3);
LL_DMA_SetDataLength(DMA1, LL_DMA_CHANNEL_3, dataSize);
LL_DMA_ConfigAddresses(DMA1, LL_DMA_CHANNEL_3, (uint32_t)buff, LL_SPI_DMA_GetRegAddr(SPI1),
LL_DMA_GetDataTransferDirection(DMA1, LL_DMA_CHANNEL_3));
LL_DMA_EnableChannel(DMA1, LL_DMA_CHANNEL_3);
LL_SPI_Enable(SPI1);
while (!flag_DMA_CH3_bsy) {
}
flag_DMA_CH3_bsy = 0;
LL_DMA_DisableChannel(DMA1, LL_DMA_CHANNEL_3);
LL_SPI_Disable(SPI1);
LL_DMA_ClearFlag_TC3(DMA1);
LL_DMA_ClearFlag_TE3(DMA1);
LL_SPI_DisableDMAReq_TX(SPI1);
LL_DMA_DisableIT_TC(DMA1, LL_DMA_CHANNEL_3);
LL_DMA_DisableIT_TE(DMA1, LL_DMA_CHANNEL_3);
LL_SPI_Enable(SPI1);
LL_SPI_SetDataWidth(SPI1, LL_SPI_DATAWIDTH_8BIT);
}
void ILI9341_fillRect(uint16_t x1, uint16_t y1, uint16_t w, uint16_t h, uint16_t color)
{
uint16_t tbuf[w];
TFT_CS_RESET;
ILI9341_setAddressWindow(x1, y1, (uint16_t) (x1 + w - 1), (uint16_t) (y1 + h - 1));
TFT_DC_D
for (int x = w ; x >= 0; x--)
tbuf[x] = color;
for (y1 = h; y1 > 0; y1--)
Send_DMA_Data16(tbuf,w);
TFT_CS_SET;
}
4、DMA傳輸，在傳輸大量數據的情況下，就顯示出它的巨大優勢了！
=== 填充矩形功能，就是使用大量數據的情況，
=== 其它的一般功能，就采用傳統的操作就可以了。
5、在項目中，還有SPI傳輸，采用可變的8bit, 16bit,更能體現執行效率

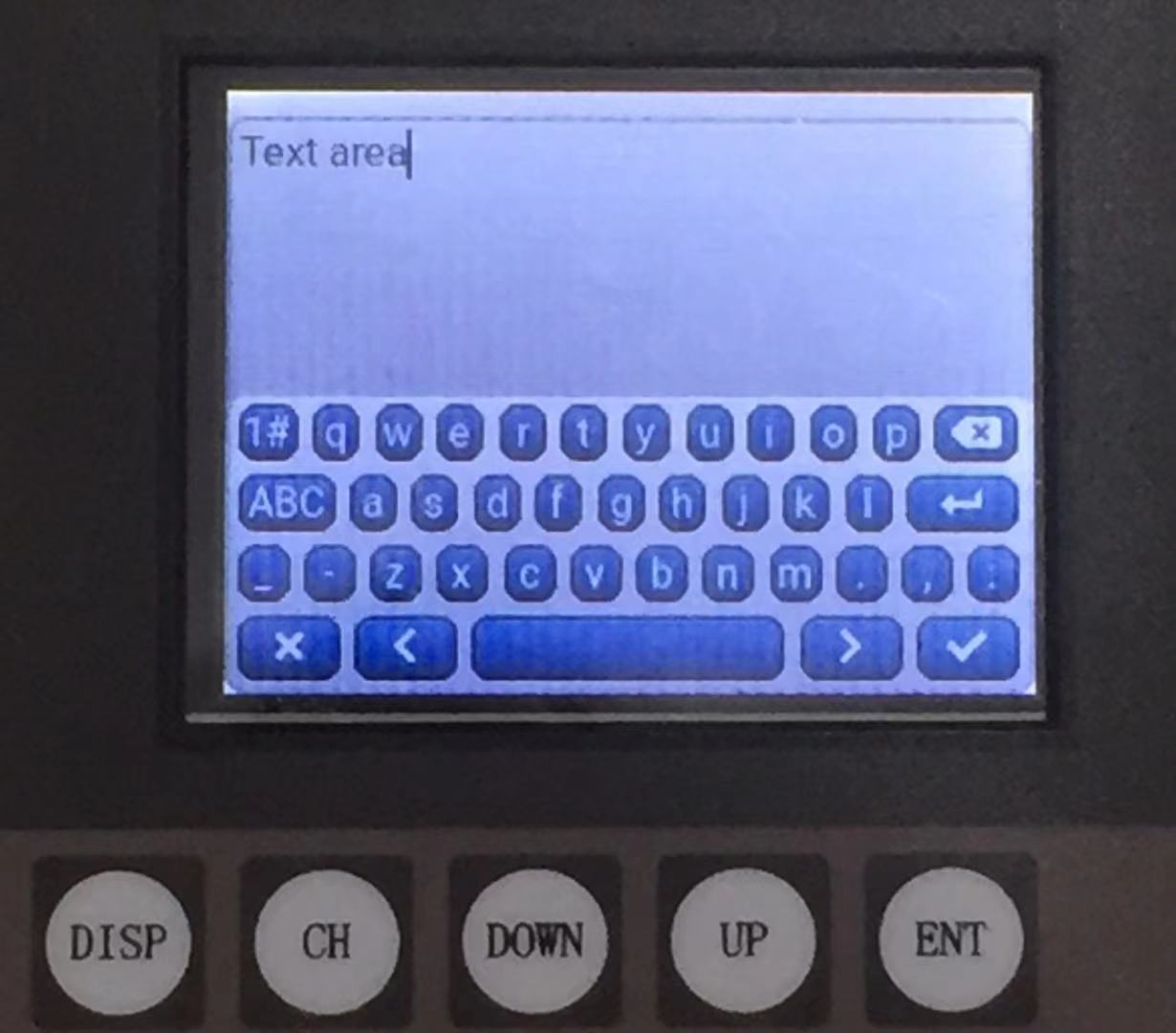

6、項目運行測試界面如下：
