項目編號：E960
文件大?。?5M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
STemWin5.22移植筆記
網上關于emwin的資料很少，我在移植的時候查了很多資料，對我一個感覺是好亂，有的代碼改動的太多，這會讓像我這種菜鳥無從下手，并且來源很亂，這讓我決心寫下這個筆記，來讓新手快速入門emwin，高手當然飄過哦，這只限于我這種菜鳥罷了。
emWin是segger公司出的一款圖形化界面，非常好看，大家所熟悉的ucGUI也是這個公司開發的，ucGUI是XP的，而emWin是win7哦！而移植也要比ucGUI簡單的多，沒有ucGUI那么麻煩。好廢話少說，如正題。
1、獲取庫文件
首先，emWin庫來源有兩個，一個是MDK(KEIL)軟件目錄下的，另外一個是ST公司的emWin，這里我們用第二個，因為MDK目錄下的emWin最新版本對于大家不是好獲得(MDK5.0才是5.22，MDK4.7下是5.16的)，而ST公司的那個好下載。http://www.st.com/web/en/catalog/tools/PF259225# 這個是下載地址哦，目前最新的是5.22的版本，打開頁面，點擊下面的Download，即可下載。

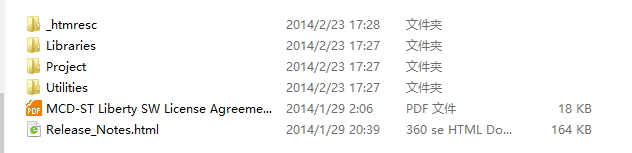

解壓縮下載的壓縮包，打開文件夾，我們看到
Libraries ：里面就有我們需要的STemWin庫
Project：這個是ST的工程文件，以官方的eval板子建的工程
Utilities： 這個是文件系統和eval板子的硬件驅動程序

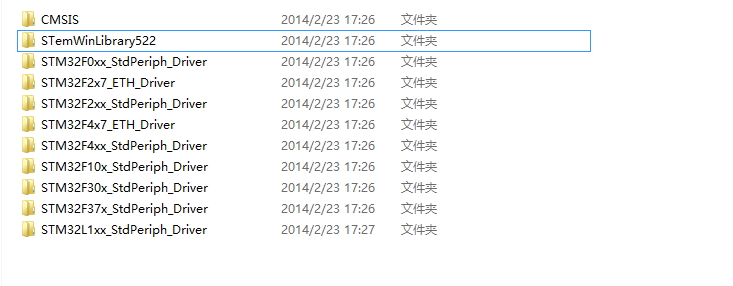

我們打開Libraries文件夾，看到StemWinLibrary522了，先莫激動，這個我們先到這里。
2、庫文件加到工程里

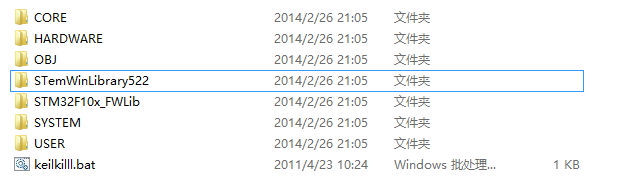

首先，我們借用原子的觸摸程序(戰艦的哦)，先將前面找到的庫文件夾復制到工程文件夾下， 注意：工程里的lcd.c和lcd.h改為ili93xx.c和ili93xx.h后重新加入到工程里，LCD_Init（）也改為LCDx_Init（）
下面的程序由ili93xx.h中剪切到ili93xx.c中，至于為什么做以上工作，移植過ucGUI的再知道不過了，這里就不多說了，不知道的可以百度哦。
typedef struct
{
u16 LCD_REG;
u16 LCD_RAM;
} LCD_TypeDef;
#define LCD_BASE ((u32)(0x6C000000 | 0x000007FE))
#define LCD ((LCD_TypeDef *) LCD_BASE)
如圖：
接下來就是拿出你的剪刀了，首先把主程序里的觸摸都剪掉，剩下下面的就行啦！
int main(void)
{
u8 i=0;
delay_init();
NVIC_Configuration();
uart_init(9600);
LED_Init();
LC。Dx_Init();
KEY_Init();
POINT_COLOR=RED;
while(1)
{
i++;
if(i==20)
{
i=0;
LED0=!LED0;
}delay_ms(20);
}
}

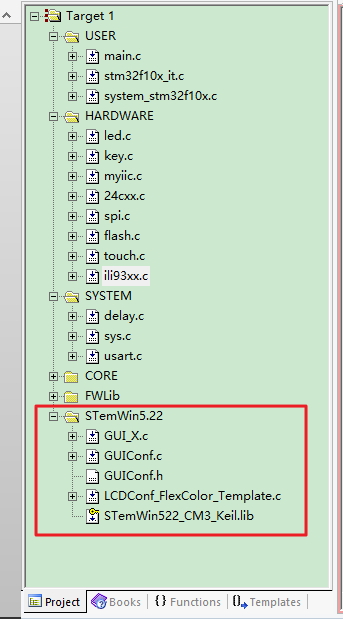

接著就是把文件加到工程你去那，下圖是工程截圖：
紅框中間的三個文件路徑：STemWinLibrary522\Config
GUI_X.c 的路徑 : STemWinLibrary522\OS
接下來就是emWin的庫啦，哈哈，打開Lib文件夾，看到那么多的文件，是不是暈了，我們仔細看看，ST給M0 M3 M4的都分配了庫，還很了編譯軟件和有無系統的，簡直是分的很好，顯然我們用STemWin522_CM3_Keil.lib 這個庫，好了，工程就到此就弄好了。
3、修改程序，啟動emWin
接下來的工作就麻煩點嘍，大家淡定點，其實也就一會兒的功夫嘍！
首先動GUIConf.c中的GUI_NUMBYTES 為1024*50，50可以小點，不要太大，太大編譯器會編譯會錯誤的，
接下來是LCDConf_FlexColor_Template.c 這個文件，先將我們的ili93xx.h頭文件包含進來，接下來加入以下兩行程序，至于后面的地址為什么會這樣，這是LCD顯示里的哦
#define LCD_REG_ADDRESS *(__IO uint16_t *)(0x6C000000)
#define LCD_DATA_ADDRESS *(__IO uint16_t *)(0x6C000800)
再就是下面的幾個程序
static void LcdWriteReg(U16 Data) {
// ... TBD by user
LCD_REG_ADDRESS=Data;
}
static void LcdWriteData(U16 Data) {
// ... TBD by user
LCD_DATA_ADDRESS=Data;
}
static void LcdWriteDataMultiple(U16 * pData, int NumItems) {
while (NumItems--) {
// ... TBD by user
LCD_DATA_ADDRESS=*pData++;
}
}
static void LcdReadDataMultiple(U16 * pData, int NumItems) {
*pData = LCD_DATA_ADDRESS;
while (NumItems--) {
// ... TBD by user
*pData++=LCD_DATA_ADDRESS;
}
}
此時重要的函數來嘍void LCD_X_Config(void)
Config.Orientation = GUI_SWAP_XY | GUI_MIRROR_Y;
這句是顯示方向的，默認的是這個，弄好后，下進去板子，看是否正常顯示，不正常顯示可以試試該這里哦。PS:9341的能行，但是6804的不行，看哪位能解決哦！
GUIDRV_FlexColor_SetFunc(pDevice, &
ortAPI, GUIDRV_FLEXCOLOR_F66709, GUIDRV_FLEXCOLOR_M16C0B16);
GUIDRV_FLEXCOLOR_F66709這個東西很重要，有很多可以選的，太多了就不列在這兒了。移植的時候我就栽在這里啦，這是對控制芯片的支持，詳細的請看最新手冊5.22的（P991），也有中文的5.12，不過5.22支持的很多.
最后就是main函數嘍
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);
GUI_Init();
GUI_DispString("Hello STemWin!");

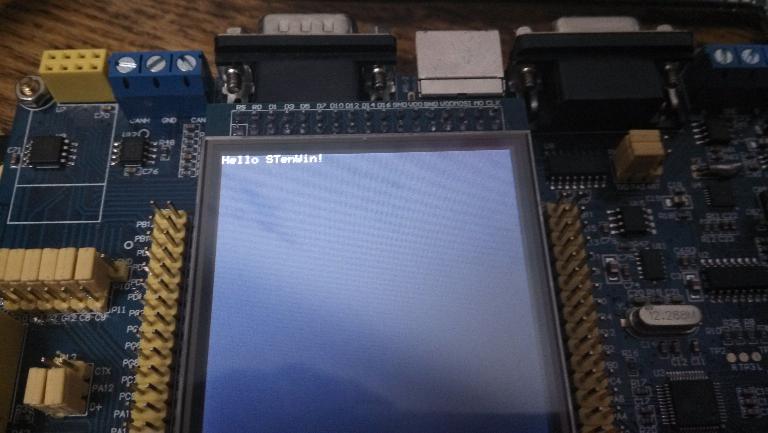

記住這句一定要加上RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE); 不知道是為什么，大家加上就行嘍，哈哈，現在編譯把程序下到板子里去哦，哈哈 是不是成功顯示了。 來張照片。哈哈，先歇會兒，后續再寫上demo的和觸屏的。
哈哈，來嘍，大家再關注哦！demo和觸屏的獻上啦
4、加入demo，讓emWin炫起來

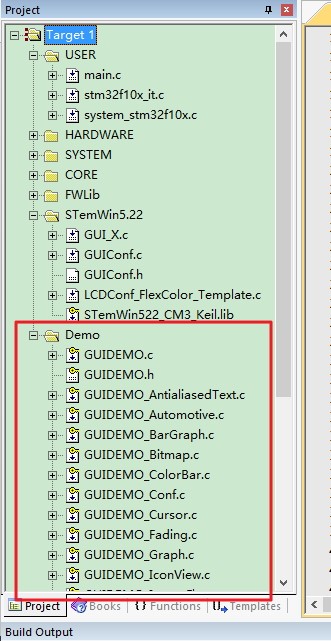

首先，工程文件加入demo的文件，如下圖
加入頭文件gui_demo.h 然后再主函數里加入GUIDEMO_Main(); 好，編譯程序，下進去，驚喜嗎？看到經典的開始畫面了，但是沒有動，右下腳沒有像別人的視頻里的滾動啊！哈哈，莫急，因為我們還沒有啟動emWin的心跳哦！
有的是用systick，但是我沒有實驗成功，而是用定時器用的，其實都是一樣，在HARDWARE里加入gui_time.c和gui_time.h文件，具體源碼見工程嘍，其實就是循環調用OS_TimeMS++；讓emWin跳動起來。別忘了，主函數要調用定時器的初始化哦！我們再編譯，程序跑起，哈哈，是不是動了。

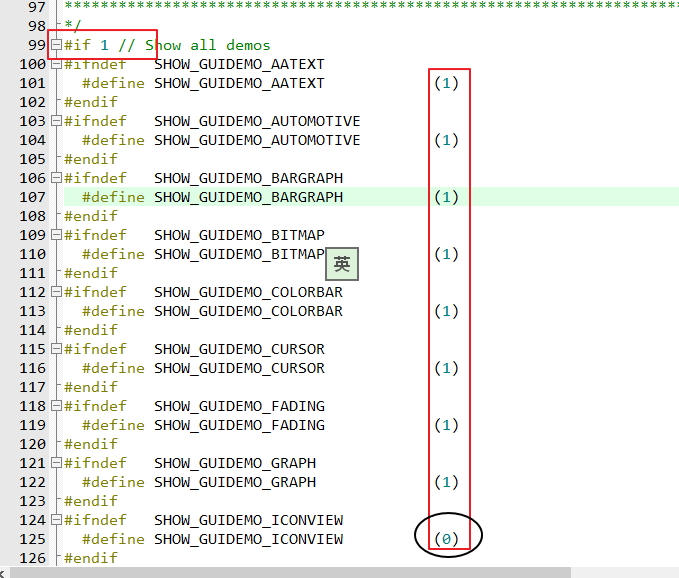

欸，但是還有個問題，怎么就是一個畫面，不往下去了呢？這是我們還沒有開啟demos的開關了，打開GUIDEMO.h文件，配置如下圖，記住后面每個項目的開關要關掉很多的，不然會有錯誤的。我開了8個，到黑圈那里就好了。
再跑起程序，哈哈，這回就真的動了。高興啊，見到win7風格的畫面，我為以后的界面充滿了信息。
5、啟動touch，人機界面更美好

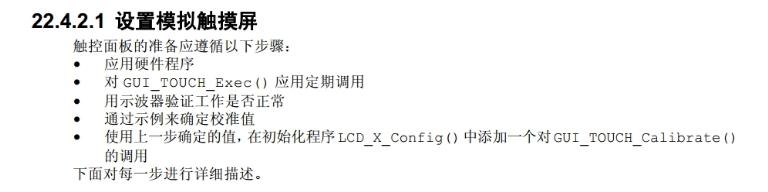

這是我們移植的最后一步啦，我們先看中文手冊上是怎么說的（P765），見下圖
那我們就按照這個步驟來嘍。首先是硬件程序，由于我們用的5.22版本沒有關于touch的C文件，我便從5.16那兒拷過來了GUI_X_Touch_Analog.c，把這個文件加入到StemWin5.22組里，因為直接就用的原子的觸摸了，我們就直接調用TP_Read_XY2(&x,&y);這個函數，把他放進GUI_TOUCH_X_MeasureX(void)和GUI_TOUCH_X_MeasureY(void)這兩個函數里，其實最后由這個函數GUI_TOUCH_Exec()循環調用，來一直讀AD的值。哦，說到這兒，把GUI_TOUCH_Exec()這個函數也要放進前一步建的gui_time.c文件里，具體見源碼嘍!這就把前兩步弄完了。

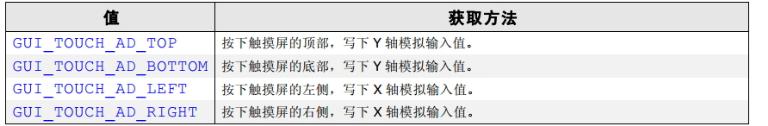

第三步?jīng)]搞過，直接第四步吧。用示例確定校準值？？迷惑，哪里的示例，怎么確定，哈哈，聽我一步步說來。這里的值就是取得A/D轉換器的最小值和最大值。emWin需要用這些值來把測量結果轉換為以像素表示的觸摸位。這4個值為：

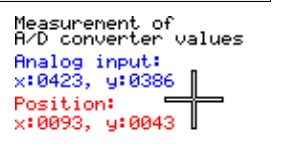

emWin的示例文件夾中有一個小程序，可用來獲取觸控面板的這些值。該程序位于文件夾Sample\Tutorial下，程序名稱為TOUCH_Sample.c。在硬件上運行該示例。其輸出應類似于下側的屏幕截圖。
接下來我們在LCDConf_FlexColor_Template.c文件中加入上面提到的四個值
#define TOUCH_AD_TOP 221
#define TOUCH_AD_BOTTOM 3900
#define TOUCH_AD_LEFT 160
#define TOUCH_AD_RIGHT 3883

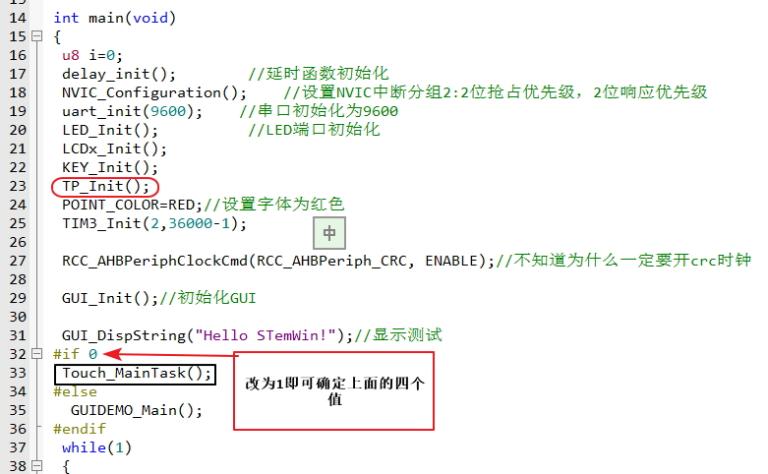

后面的數字只是臨時寫的，然后我們再新建gui_touch.c文件，這就是TOUCH_Sample.c文件的程序，我們拷貝過來到gui_touch.c中，如下圖所示
然后下載程序，界面如下圖

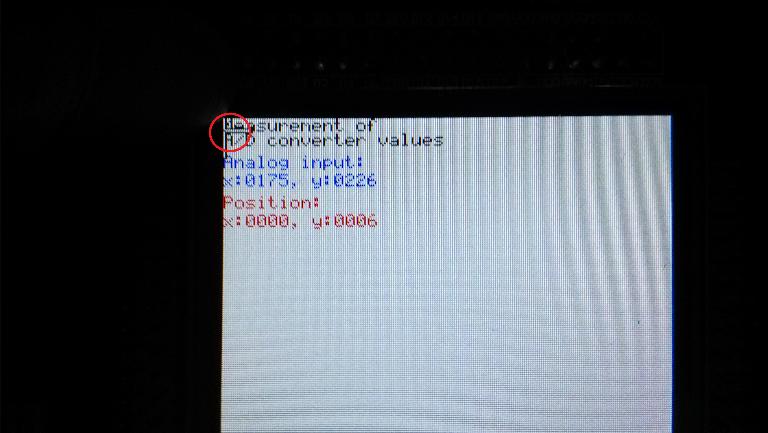

這是確定左上角的值，記住，一定要觸摸，藍色的X就是TOUCH_AD_LEFT的值，Y就是TOUCH_AD_TOP的值，然后下一張

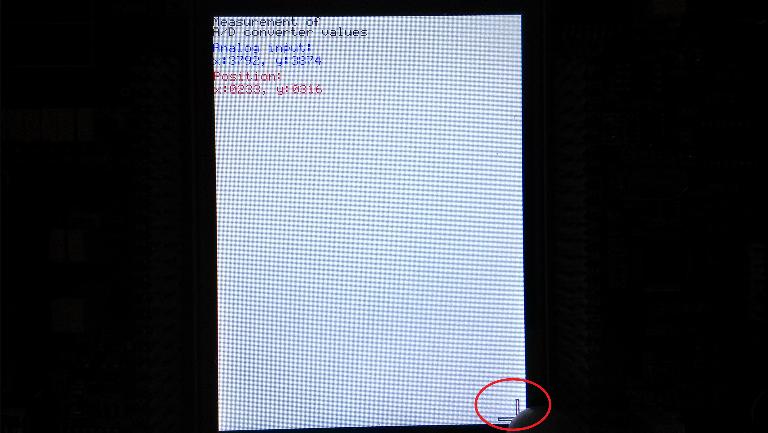

同樣觸摸右下角，看到十字會移動到右下角，這是藍色X的值為TOUCH_AD_RIGHT，Y值為TOUCH_AD_BOTTOM，這樣，前面提到的四個值就已經確定了，同時改掉LCDConf_FlexColor_Template.c里的那四個值。

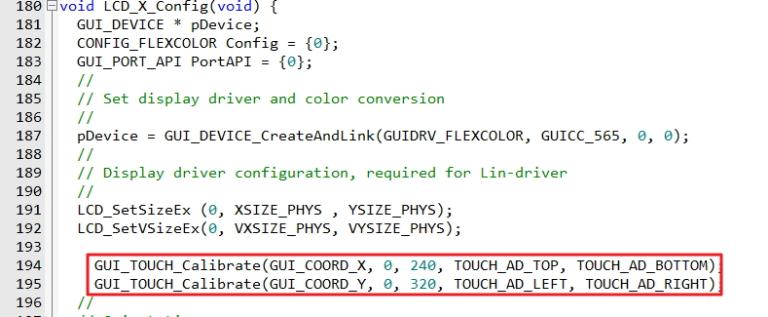

最后一步啦，哈哈，見下圖，在LCD_X_Config函數里調用GUI_TOUCH_Calibrate函數，這樣，我們的觸屏移植就弄完了。
弄了好久了，寒假就開始了，到現在觸屏終于可以啦，哈哈 ，發這個帖子也祝賀自己一下嘍，哈哈，大神們指點意見哦！
附件有：
1、5.22英文手冊和5.12的中文手冊，
2、前面的basic工程和后面的demo+touch的工程，
3、pdf格式的移植筆記，
4、emWin5.16-MDK和emWin5.22-MDK是MDK安裝目錄下的emWin庫，分別是5.16和5.22的，
5、SeggerEval_WIN32_MSVC_MinGW_GUI_V522是VC6.0可以仿真的庫。
目錄│文件列表:
└ 移植筆記
│ emWin5.12用書手冊中文版本.pdf
│ emWin5.16-MDK.rar
│ emWin5.22-MDK.rar
│ emWin5.22_Basic-戰艦.rar
│ emWin5.22_Demo+Touch-戰艦 -.rar
│ emWin5.22英文.pdf
│ SeggerEval_WIN32_MSVC_MinGW_GUI_V522.rar
│ STemWin5.22移植筆記.pdf
└ STemWinLibrary522.rar
