項目編號：E1134

文件大?。?.18M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

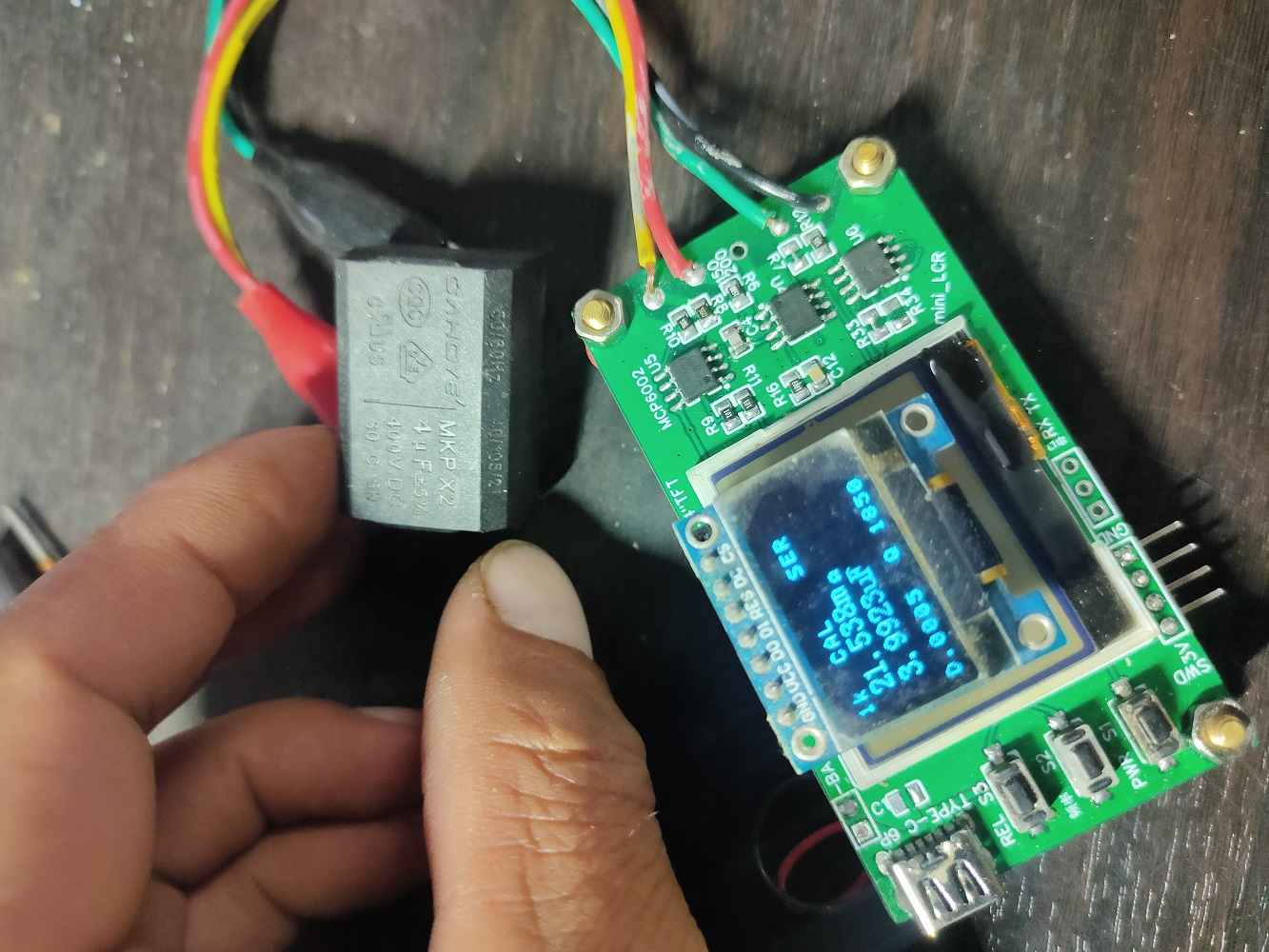

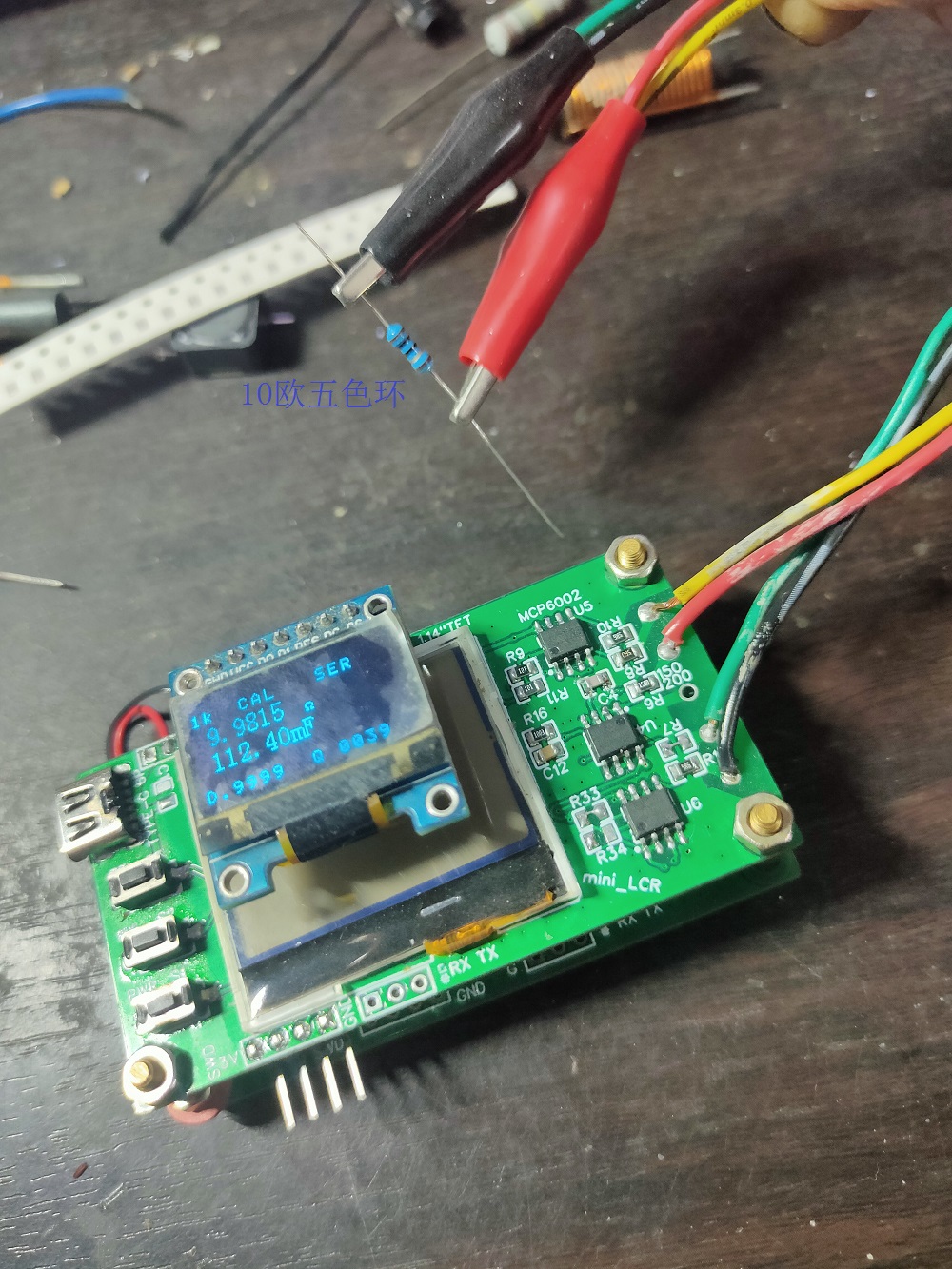

這個儀表是俄羅斯人開源的LCR表，俄網上說精準度3%，是業余不錯的簡易測量工具。
我把屏幕改為1306 OLED屏
OLED屏接口為PB9~PB15，看OLED驅動程序里的定義
使用12Mhz晶振，在system_stm32f10x文件里面，設置超頻到32Mhz，ADC、DAC應該也是工作在超頻狀態。
603版本，S1/PWM  長按開關機鍵；短按LCD屏背光開關
               S2/SER/PAR  為串/并聯測量切換，長按切換頻率
               S3/REL        為相對測量，用于測量內阻；長按為校準清零
校準：夾具開路，長按S3/REL直到屏幕頂行顯示 Open leads ，在看到顯示 Close leads 后把夾具短路，直到校準完成

目錄│文件列表:

 │ mini_rlc.pdf

 │ rlcmeter2_603_src_OLED.rar

 │ rlcmeter_620b12_src.zip

 │ 不繞彎路，獲取海量資源.jpg

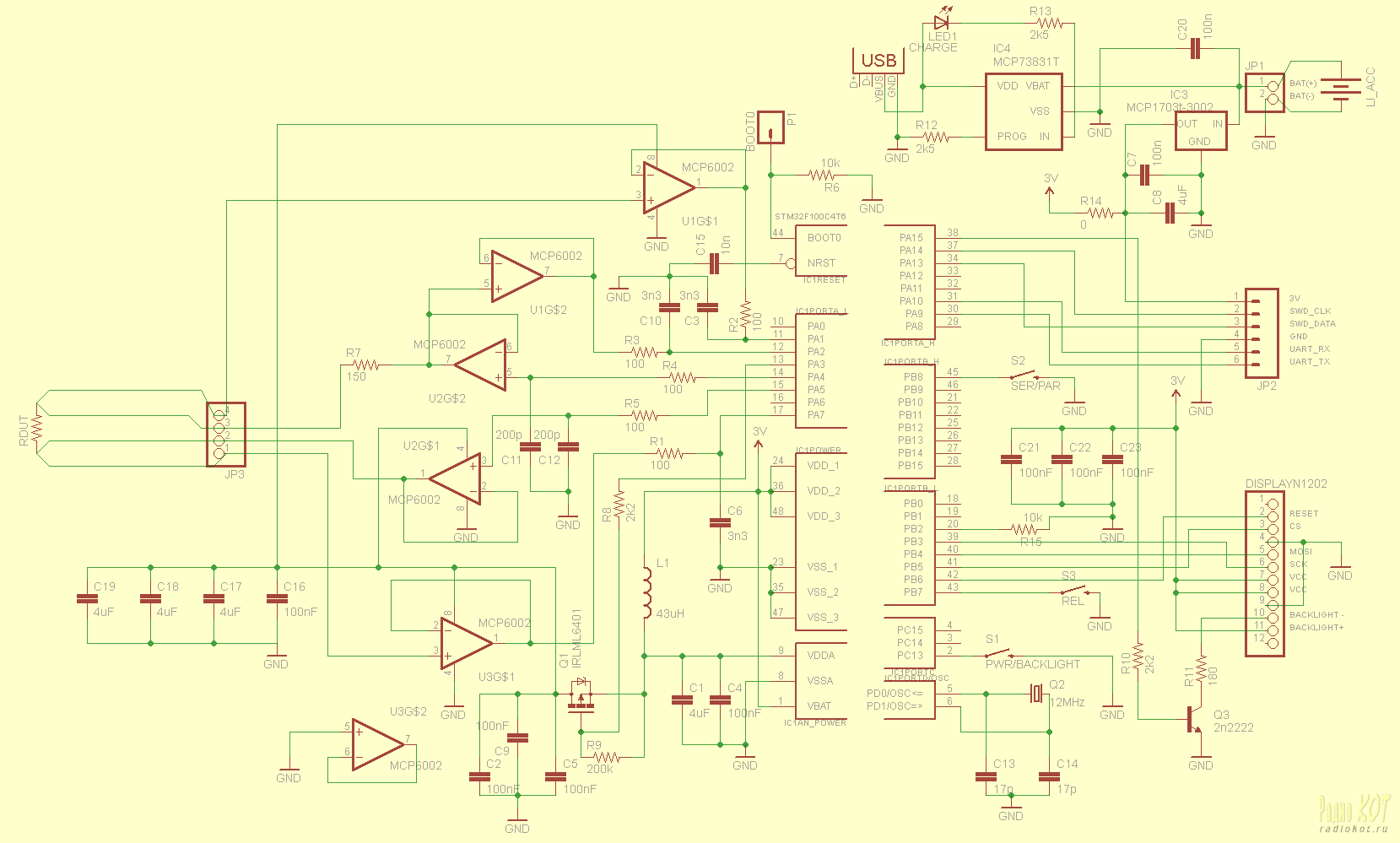

 └ 電路.zip
