項目編號：E1184
文件大小：1.5M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
其實總體不難，難的是從0開始。。

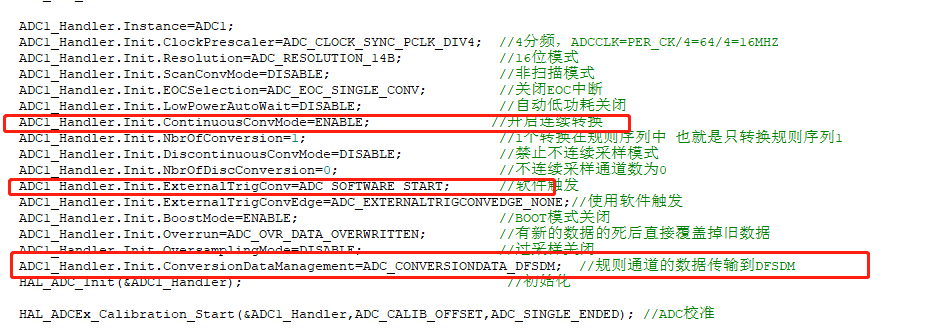

其中ADC部分需要注意就以下配置，當然也可以不連續轉換。。。。把數據傳到DFSDM就行。同時需要注意是ADC1對應DFSDM通道0 .ADC2對應通道1

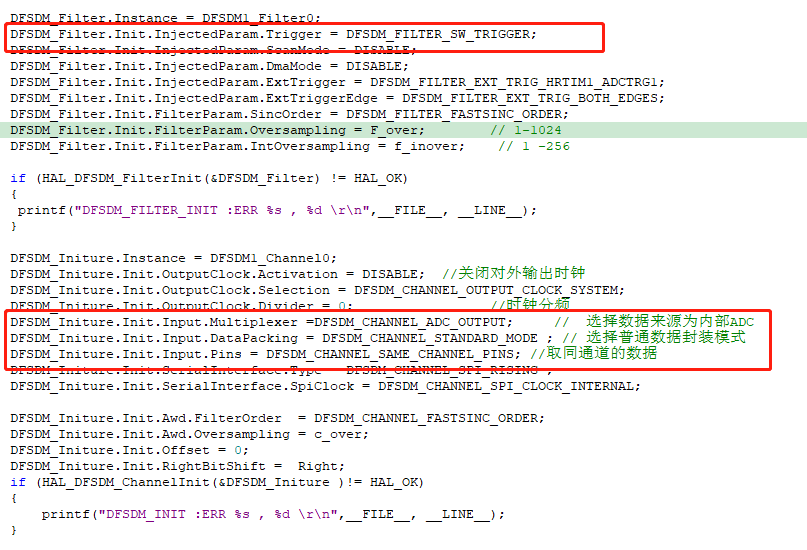

然后配置好濾波器長度和類型就好。。

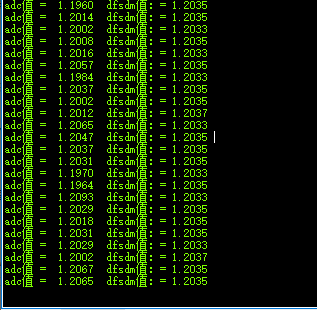

這是測試結果，可以明顯看出DFSDM通道過濾出來的AD數據確實很穩定。。。（左邊是ADC正常采集數據，右邊是通過DFSDM濾波出的數據）
目錄│文件列表:
└ STM32H743_DFSDM_ADC
└ STM32H743_DFSDM_ADC
│ keilkilll.bat
│ readme.txt
├ CORE
│ │ cmsis_armcc.h
│ │ cmsis_armclang.h
│ │ cmsis_compiler.h
│ │ core_cm7.h
│ └ startup_stm32h743xx.s
├ HALLIB
│ └ STM32H7xx_HAL_Driver
│ ├ Inc
│ │ │ stm32h7xx_hal.h
│ │ │ stm32h7xx_hal_adc.h
│ │ │ stm32h7xx_hal_adc_ex.h
│ │ │ stm32h7xx_hal_cec.h
│ │ │ stm32h7xx_hal_comp.h
│ │ │ stm32h7xx_hal_conf_template.h
│ │ │ stm32h7xx_hal_cortex.h
│ │ │ stm32h7xx_hal_crc.h
│ │ │ stm32h7xx_hal_crc_ex.h
│ │ │ stm32h7xx_hal_cryp.h
│ │ │ stm32h7xx_hal_cryp_ex.h
│ │ │ stm32h7xx_hal_dac.h
│ │ │ stm32h7xx_hal_dac_ex.h
│ │ │ stm32h7xx_hal_dcmi.h
│ │ │ stm32h7xx_hal_def.h
│ │ │ stm32h7xx_hal_dfsdm.h
│ │ │ stm32h7xx_hal_dma.h
│ │ │ stm32h7xx_hal_dma2d.h
│ │ │ stm32h7xx_hal_dma_ex.h
│ │ │ stm32h7xx_hal_eth.h
│ │ │ stm32h7xx_hal_eth_ex.h
│ │ │ stm32h7xx_hal_fdcan.h
│ │ │ stm32h7xx_hal_flash.h
│ │ │ stm32h7xx_hal_flash_ex.h
│ │ │ stm32h7xx_hal_gpio.h
│ │ │ stm32h7xx_hal_gpio_ex.h
│ │ │ stm32h7xx_hal_hash.h
│ │ │ stm32h7xx_hal_hash_ex.h
│ │ │ stm32h7xx_hal_hcd.h
│ │ │ stm32h7xx_hal_hrtim.h
│ │ │ stm32h7xx_hal_hsem.h
│ │ │ stm32h7xx_hal_i2c.h
│ │ │ stm32h7xx_hal_i2c_ex.h
│ │ │ stm32h7xx_hal_i2s.h
│ │ │ stm32h7xx_hal_i2s_ex.h
│ │ │ stm32h7xx_hal_irda.h
│ │ │ stm32h7xx_hal_irda_ex.h
│ │ │ stm32h7xx_hal_iwdg.h
│ │ │ stm32h7xx_hal_jpeg.h
│ │ │ stm32h7xx_hal_lptim.h
│ │ │ stm32h7xx_hal_ltdc.h
│ │ │ stm32h7xx_hal_mdios.h
│ │ │ stm32h7xx_hal_mdma.h
│ │ │ stm32h7xx_hal_mmc.h
│ │ │ stm32h7xx_hal_mmc_ex.h
│ │ │ stm32h7xx_hal_nand.h
│ │ │ stm32h7xx_hal_nor.h
│ │ │ stm32h7xx_hal_opamp.h
│ │ │ stm32h7xx_hal_opamp_ex.h
│ │ │ stm32h7xx_hal_pcd.h
│ │ │ stm32h7xx_hal_pcd_ex.h
│ │ │ stm32h7xx_hal_pwr.h
│ │ │ stm32h7xx_hal_pwr_ex.h
│ │ │ stm32h7xx_hal_qspi.h
│ │ │ stm32h7xx_hal_rcc.h
│ │ │ stm32h7xx_hal_rcc_ex.h
│ │ │ stm32h7xx_hal_rng.h
│ │ │ stm32h7xx_hal_rtc.h
│ │ │ stm32h7xx_hal_rtc_ex.h
│ │ │ stm32h7xx_hal_sai.h
│ │ │ stm32h7xx_hal_sai_ex.h
│ │ │ stm32h7xx_hal_sd.h
│ │ │ stm32h7xx_hal_sdram.h
│ │ │ stm32h7xx_hal_sd_ex.h
│ │ │ stm32h7xx_hal_smartcard.h
│ │ │ stm32h7xx_hal_smartcard_ex.h
│ │ │ stm32h7xx_hal_smbus.h
│ │ │ stm32h7xx_hal_spdifrx.h
│ │ │ stm32h7xx_hal_spi.h
│ │ │ stm32h7xx_hal_spi_ex.h
│ │ │ stm32h7xx_hal_sram.h
│ │ │ stm32h7xx_hal_swpmi.h
│ │ │ stm32h7xx_hal_tim.h
│ │ │ stm32h7xx_hal_tim_ex.h
│ │ │ stm32h7xx_hal_uart.h
│ │ │ stm32h7xx_hal_uart_ex.h
│ │ │ stm32h7xx_hal_usart.h
│ │ │ stm32h7xx_hal_usart_ex.h
│ │ │ stm32h7xx_hal_wwdg.h
│ │ │ stm32h7xx_ll_delayblock.h
│ │ │ stm32h7xx_ll_fmc.h
│ │ │ stm32h7xx_ll_sdmmc.h
│ │ │ stm32h7xx_ll_usb.h
│ │ └ Legacy
│ │ └ stm32_hal_legacy.h
│ └ Src
│ │ stm32h7xx_hal.c
│ │ stm32h7xx_hal_adc.c
│ │ stm32h7xx_hal_adc_ex.c
│ │ stm32h7xx_hal_cec.c
│ │ stm32h7xx_hal_comp.c
│ │ stm32h7xx_hal_cortex.c
│ │ stm32h7xx_hal_crc.c
│ │ stm32h7xx_hal_crc_ex.c
│ │ stm32h7xx_hal_cryp.c
│ │ stm32h7xx_hal_cryp_ex.c
│ │ stm32h7xx_hal_dac.c
│ │ stm32h7xx_hal_dac_ex.c
│ │ stm32h7xx_hal_dcmi.c
│ │ stm32h7xx_hal_dfsdm.c
│ │ stm32h7xx_hal_dma.c
│ │ stm32h7xx_hal_dma2d.c
│ │ stm32h7xx_hal_dma_ex.c
│ │ stm32h7xx_hal_eth.c
│ │ stm32h7xx_hal_eth_ex.c
│ │ stm32h7xx_hal_fdcan.c
│ │ stm32h7xx_hal_flash.c
│ │ stm32h7xx_hal_flash_ex.c
│ │ stm32h7xx_hal_gpio.c
│ │ stm32h7xx_hal_hash.c
│ │ stm32h7xx_hal_hash_ex.c
│ │ stm32h7xx_hal_hcd.c
│ │ stm32h7xx_hal_hrtim.c
│ │ stm32h7xx_hal_hsem.c
│ │ stm32h7xx_hal_i2c.c
│ │ stm32h7xx_hal_i2c_ex.c
│ │ stm32h7xx_hal_i2s.c
│ │ stm32h7xx_hal_i2s_ex.c
│ │ stm32h7xx_hal_irda.c
│ │ stm32h7xx_hal_iwdg.c
│ │ stm32h7xx_hal_jpeg.c
│ │ stm32h7xx_hal_lptim.c
│ │ stm32h7xx_hal_ltdc.c
│ │ stm32h7xx_hal_mdios.c
│ │ stm32h7xx_hal_mdma.c
│ │ stm32h7xx_hal_mmc.c
│ │ stm32h7xx_hal_mmc_ex.c
│ │ stm32h7xx_hal_nand.c
│ │ stm32h7xx_hal_nor.c
│ │ stm32h7xx_hal_opamp.c
│ │ stm32h7xx_hal_opamp_ex.c
│ │ stm32h7xx_hal_pcd.c
│ │ stm32h7xx_hal_pcd_ex.c
│ │ stm32h7xx_hal_pwr.c
│ │ stm32h7xx_hal_pwr_ex.c
│ │ stm32h7xx_hal_qspi.c
│ │ stm32h7xx_hal_rcc.c
│ │ stm32h7xx_hal_rcc_ex.c
│ │ stm32h7xx_hal_rng.c
│ │ stm32h7xx_hal_rtc.c
│ │ stm32h7xx_hal_rtc_ex.c
│ │ stm32h7xx_hal_sai.c
│ │ stm32h7xx_hal_sai_ex.c
│ │ stm32h7xx_hal_sd.c
│ │ stm32h7xx_hal_sdram.c
│ │ stm32h7xx_hal_sd_ex.c
│ │ stm32h7xx_hal_smartcard.c
│ │ stm32h7xx_hal_smartcard_ex.c
│ │ stm32h7xx_hal_smbus.c
│ │ stm32h7xx_hal_spdifrx.c
│ │ stm32h7xx_hal_spi.c
│ │ stm32h7xx_hal_spi_ex.c
│ │ stm32h7xx_hal_sram.c
│ │ stm32h7xx_hal_swpmi.c
│ │ stm32h7xx_hal_tim.c
│ │ stm32h7xx_hal_tim_ex.c
│ │ stm32h7xx_hal_uart.c
│ │ stm32h7xx_hal_uart_ex.c
│ │ stm32h7xx_hal_usart.c
│ │ stm32h7xx_hal_wwdg.c
│ │ stm32h7xx_ll_delayblock.c
│ │ stm32h7xx_ll_fmc.c
│ │ stm32h7xx_ll_sdmmc.c
│ └ stm32h7xx_ll_usb.c
├ HARDWARE
│ ├ ADC
│ │ │ adc.c
│ │ └ adc.h
│ ├ DFSDM
│ │ │ dfsdm.c
│ │ └ dfsdm.h
│ ├ KEY
│ │ │ key.c
│ │ └ key.h
│ ├ LED
│ │ │ led.c
│ │ └ led.h
│ ├ MPU
│ │ │ mpu.c
│ │ └ mpu.h
│ ├ SDRAM
│ │ │ sdram.c
│ │ └ sdram.h
│ └ TIMER
│ │ timer.c
│ └ timer.h
├ OBJ
│ └ Template.hex
├ SYSTEM
│ ├ delay
│ │ │ delay.c
│ │ └ delay.h
│ ├ sys
│ │ │ sys.c
│ │ └ sys.h
│ └ usart
│ │ usart.c
│ └ usart.h
├ USER
│ │ ADC.uvguix.ZKHW
│ │ ADC.uvoptx
│ │ ADC.uvprojx
│ │ EventRecorderStub.scvd
│ │ JLinkSettings.ini
│ │ main.c
│ │ main.h
│ │ stm32h743xx.h
│ │ stm32h7xx.h
│ │ stm32h7xx_hal_conf.h
│ │ stm32h7xx_hal_msp.c
│ │ stm32h7xx_it.c
│ │ stm32h7xx_it.h
│ │ system_stm32h7xx.c
│ │ system_stm32h7xx.h
│ └ DebugConfig
│ └ ADC_STM32H743IITx_1.1.0.dbgconf
└ USMART
│ readme.txt
│ usmart.c
│ usmart.h
│ usmart_config.c
│ usmart_str.c
└ usmart_str.h
