項目編號：E1187
文件大?。?M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
Modbus概述
-Modbus是一種串行通信工業協議，于1979年開發，旨在實現自動化設備之間的通信；
-Modbus協議可用于串口、以太網等通信鏈路；
-Modbus協議有ModbusRTU(二進制表示數據方式)和ModbusASCII(文本可讀)兩種通信格式，常用RTU格式；
-Modbus協議分主從，總線網絡中只能有一個主，支持大約240從；
-在數據采集與監控系統中，Modbus常用來鏈接監控計算機和遠程終端控制系統(RTU).
Modbus應用舉例
1.電子秤
2.多功能數據采集儀
3.點陣顯示系統
4.略
摘要
作為工業用協議，STM32的普及使得Modbus在各大工控產品上得到了最大限度的應用， 而在日常的教學中，并沒有相關的案例(Demo)讓初學者很好的去接觸Modbus協議，網絡上普遍是枯燥的Modbus原理講解，相關書籍也是寥寥，目前市面上針對Modbus協議開發的書籍只有《Modbus軟件開發實戰》一書， 幾乎是純軟件的Modbus編程和Modbus相關原理介紹，并沒有涉及Modbus設備方面的開發介紹。
為了消除困擾，樓主將自己的STM32與LabVIEW上位機Modbus通信項目(Demo)開源，方便廣大STM32愛好者更好地學習和開發Modbus相關產品。
項目簡介
項目基于正點原子STM32F4探索者開發板和LabVIEW開發的上位機軟件進行Modbus協議通信，項目采用TCP/IP通信方式，移植freeModbus協議到STM32，利用LabVIEW Modbus庫，編寫配套上位機讀取開發板按鍵、AD值，并可通過上位機設置開發板LED、DAC狀態。
功能簡介
-線 圈 ：led控制
-離散輸入 ：按鍵讀取
-保持寄存器：ADC讀取
-輸入寄存器：DAC設置
注意事項
1.開發板與運行上位機的PC需要連入同一局域網；
2.編譯代碼前需要修改靜態IP參數，需與您的局域網網段一致；
3.開發板需要插入LCD顯示屏；
4.PC需要安裝高于LabVIEW2013的開發環境，并將NI Modbus庫解壓到對應文件夾；
5.運行LabVIEW上位機前，填入開發板的靜態IP；
6.不熟悉LabVIEW的同學可以使用ModbusPoll調試工具進行學習。

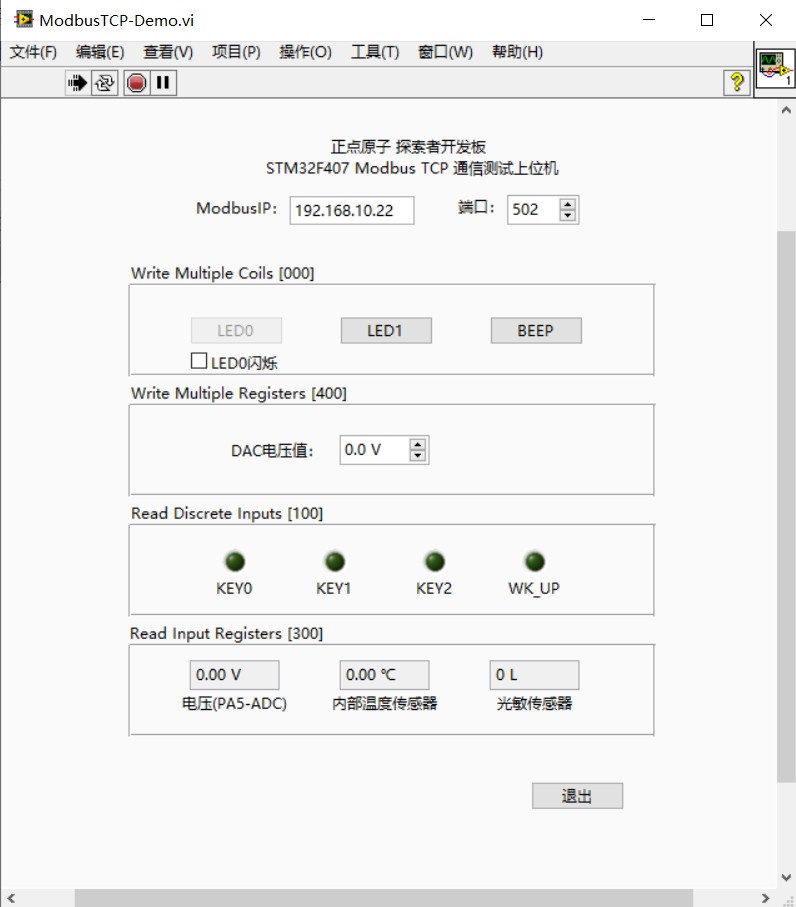

上位機效果圖
