項目編號：E1216

文件大?。?0M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

摘要：隨著科技的日新月異，智能家居逐漸走入普通家庭，風扇作為基本的家用電器也將成為智能家居的一部分。這里介紹的是以STM32單片機為控制單元并結合嵌入式技術設計的一款具有溫控調速、液晶顯示溫度等信息的智能電風扇。經過前期設計、制作和最終的測試得出，該風扇電源穩定性好，操作方便，運行可靠，功能強大，價格低廉，節約能耗，能夠滿足用戶多元化的需求。該風扇具有的人性化設計和低廉的價格很適合普通用戶家庭使用。

硬件系統總體設計

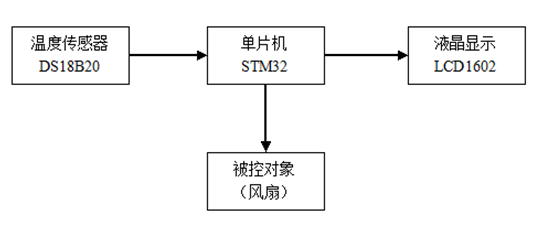

本次設計采用STM32單片機做主控芯片，通過DS18B20采集溫度，將溫度顯示在 LCD1602上。根據溫度的不同，利用STM32對風扇進行調速，總體硬件設計如圖1所示：

軟件系統總體設計

本次設計控制系統軟件使用C語言編程。使用模塊化設計，除主程序外，還有各功能子程序，分別執行直流電機驅動調速及溫度采集、顯示等功能，編輯環境采用集成開發環環境Keil。程序總體運行流程圖如下：

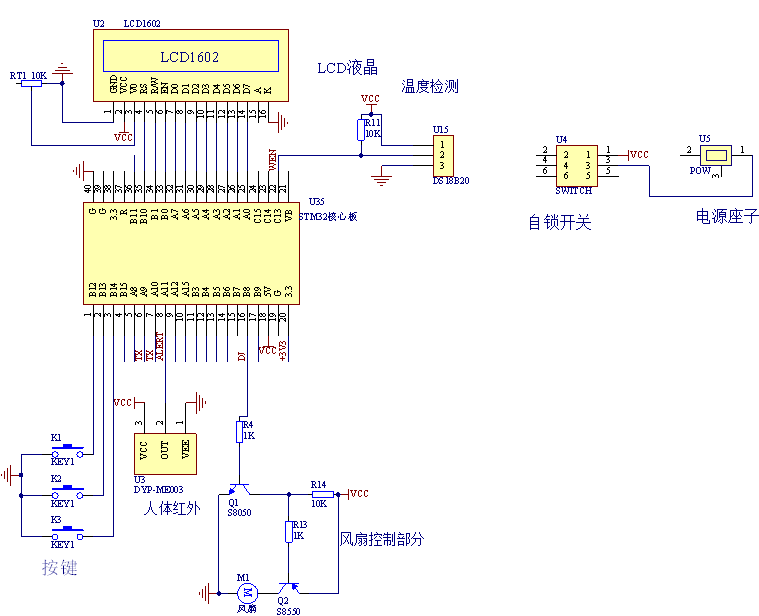

原理圖：

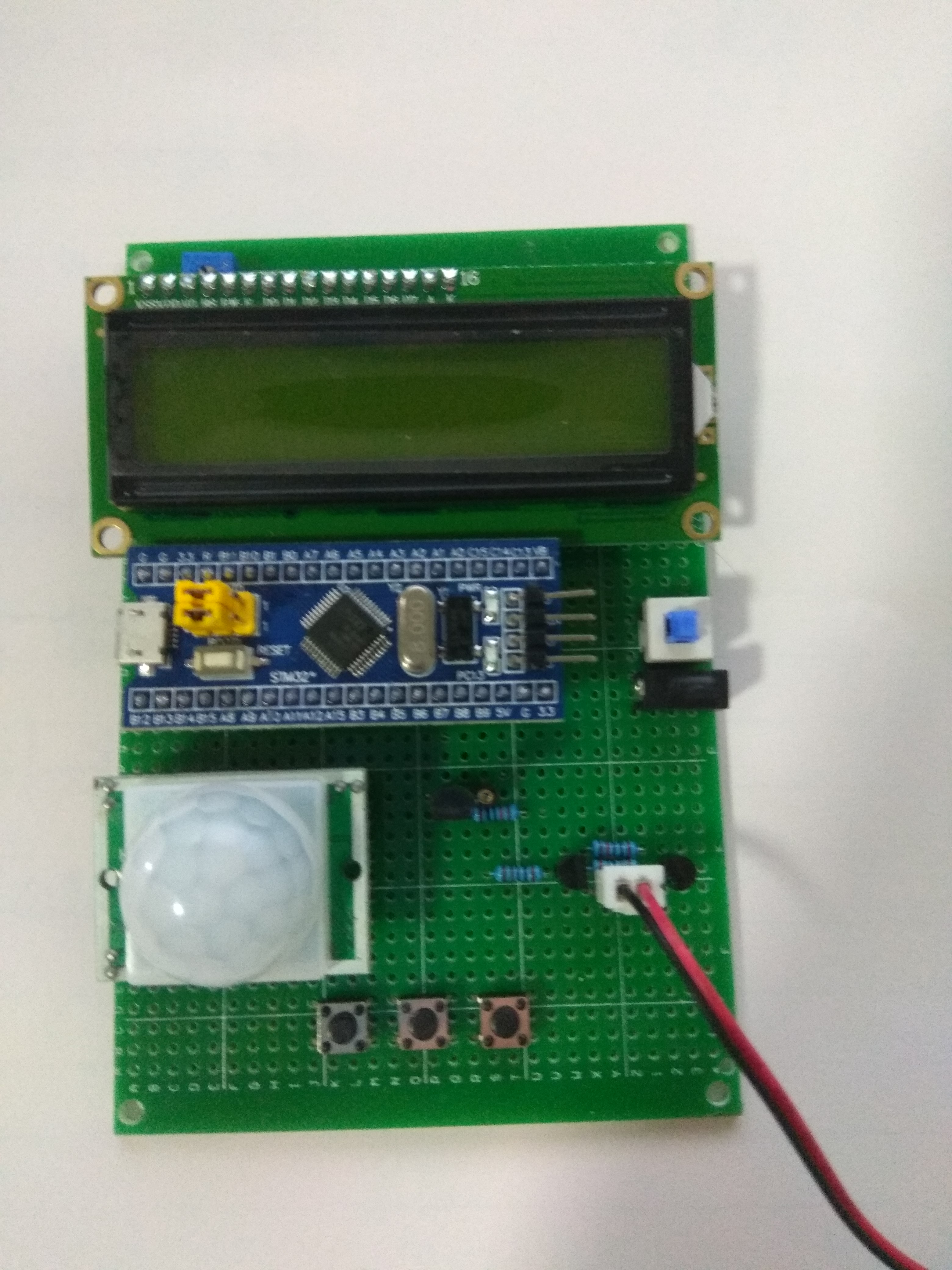

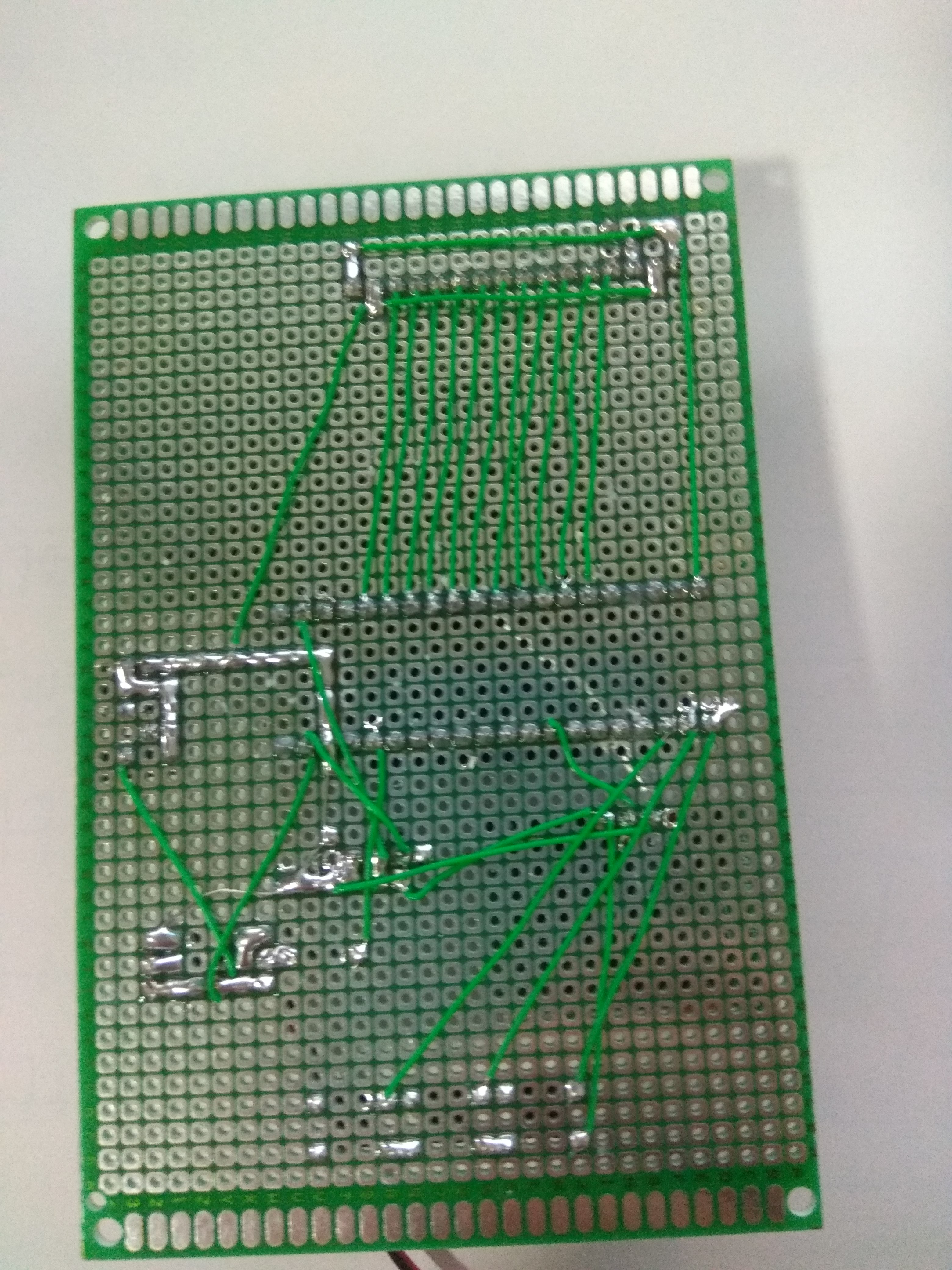

實物圖：

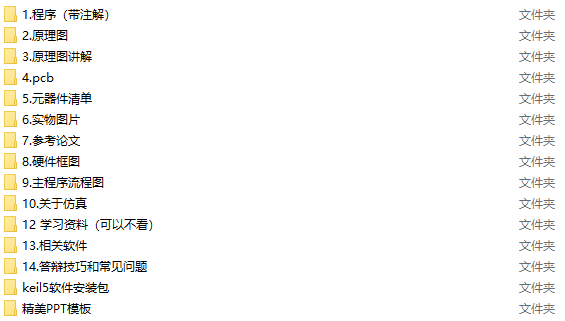

文件列表：
