簡要概述：
一、選材
1、主控。經過本人血淚實踐，證明戰艦加7670做圖像處理還是很吃力，這次畢設直接買了阿波羅，主頻216M，性能杠杠滴。用了的人都說好。如果改其他攝像頭戰艦也是完全可以勝任的，攝像頭見下面！
2、攝像頭。采用7670，讀取圖像費時，處理也頭疼。比賽要求不準使用學習板（畢設的話沒那么嚴格就用了阿波羅學習板）。另外攝像頭用杜邦線引出來通信極其容易異常，就算采用了原子哥的攝像頭延長線干擾也是十分嚴重。綜合來看原子的攝像頭不太適合做板球（個人意見，如果不恰當還請大佬指點）。直到比賽最后一天，我同學發現了一款攝像頭openmv，據某寶賣家所說2017電賽專用，輸出幀率每秒可以達到85幀。本人頓時兩眼放光，但是又到了最后一天了，那種心情就像你看著希望在你面前哼著小曲慢慢悠悠的走了，你抓都抓不到~
言歸正傳，opemmv3采用STM32F7作為處理核心，時鐘頻率可以達到216M。搭載7725，輸出幀率可以高達85幀。此外外部提供python接口，只要幾行代碼即可完成一個項目，最后提供多種例程，如找小球，找色塊，循跡，光流等等都不在話下。這次畢設也是直接花四百多大洋入手一款，確實非常好用，具體鏈接各位某寶搜索啦！如果各位想用電阻屏檢測小球位置倒也是可以的，題目要求檢測小球運動方式不限，不過那樣感覺就不是正宗的板球了。
3、電機。在比賽之前網上廣為流傳的一個預測帖子說今年很有可能出板球控制系統，這點倒是預測的很準，但是，帖子推薦了一款電機-直流推桿電機-確是坑了一大批人，單價貴不說還沒有反饋。PS：我也是被坑的一位（關鍵是組委會推薦元器件清單也是直線電機，欲哭無淚?。。?。賽前買的老板賣斷貨，下了的單都能接到老板打電話過來道歉說沒貨了，請退掉訂單……在嘗試之后，最終決定采用舵機，舵機一個周期為20ms，控制簡單，響應快。這次畢設我采用的是MG946R金屬齒輪舵機，不要用塑料的，金屬的扭力大，穩定。
4、球，球是很關鍵的一個，乒乓球太輕而且重心不在球心。比賽的時候找不到合適的球只能采用類似樟腦丸的一種用來驅蟲的一種木球（對，沒錯就是這么心塞，還是管我們班女生要的……?，F(xiàn)在畢設易老師買了鋼球，相比之下鋼球確實是最合適的選擇，幾乎不受風的影響。但是鋼球難以上色，采用攝像頭的色塊捕捉就不行了，只能采用灰度捕捉。灰度捕捉這樣發揮部分第四問就不知道怎么發揮了，假如采用色塊捕捉的話，發揮部分第四問可以采用激光引導，指哪去哪。我采用普通鋼珠，發揮部分想讓它畫個圓，但是效果很差，所以就沒做。某寶上只有一個賣彩色的鋼球的，但是不零售，那我只能呵呵了。
5、平板，建議大家采用亞克力板，輕薄平整，玻璃的話太厚。亞克力板有無色跟白色可選，看個人喜好了，我是拿透明的亞克力板，一面撕去紙，一面將紙張用墨水染黑，這樣調整一下灰度的閾值就能追蹤小球了。
二、機械結構

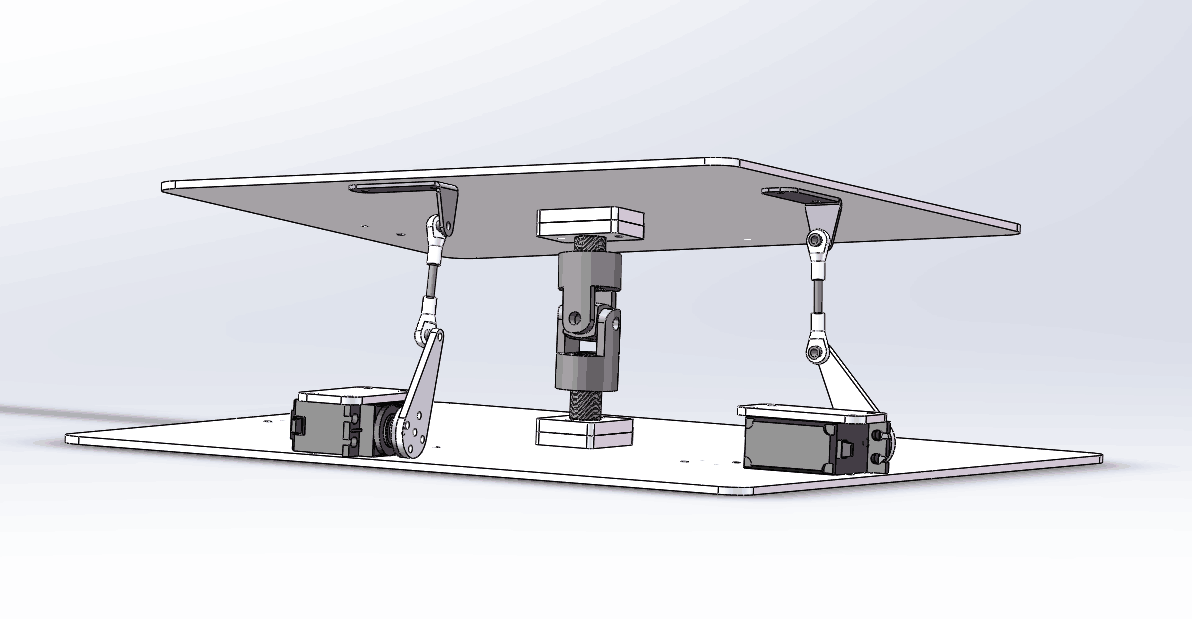

機械機構很重要！機械結構很重要！機械結構很重要！多少隊伍都是在機械結構上止步國獎。首先機械結構一定要穩，其次也要靈活。下面附上一張我們當時采用的機械機構。注意下面的結構是錯誤的?。▓D片來自網絡）

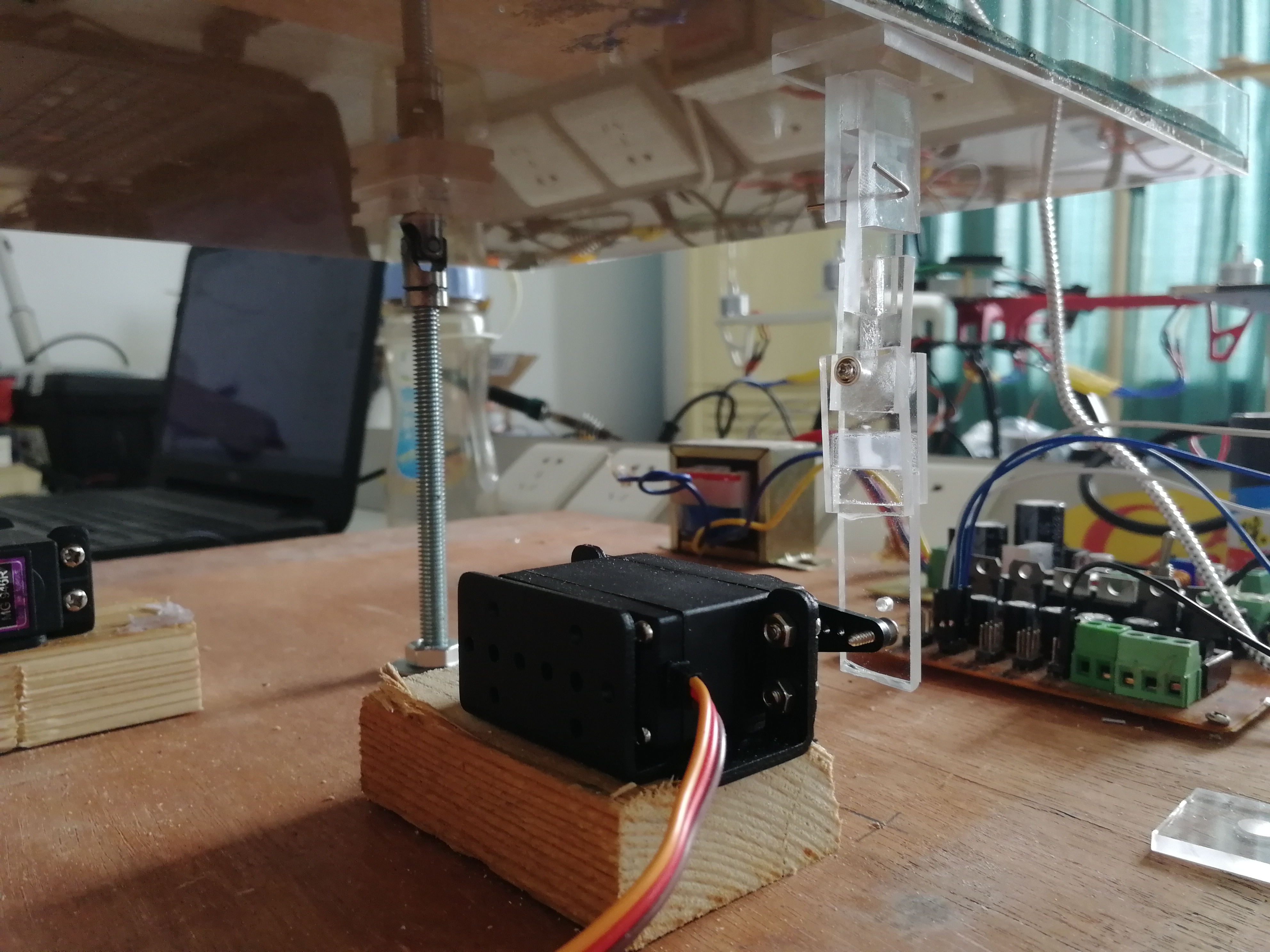

這種結構中間采用萬向節是正確的，比賽的時候我是這樣用，畢設現在也是這樣用。我要強調的是兩邊舵機上面跟板連接的結構，這樣連接板在這個方向上只能有一個活動方向，兩個舵機只要運動板一定變形。如果換成三個萬向節鏈接三個就沒問題了。但是萬向節跟亞克力之間不好連接，在易老師的指點幫助下，兩邊我采用了下面圖的連接。
活動部分鉆一個空插上鐵絲或者加一個螺絲就行，固定部分切割亞克力板用亞克力膠水粘就行，亞克力膠水的粘度是可以的，很給力。這樣板在上下運動的時候板子就不回變形了。我的板子面積是不符合題目要求的，表面也沒有按照題目要求畫圓圈，這點主要是考慮到體積小容易挪動，大板沒什么意思的，除了占地方！
三、軟件部分
軟件部分就是兩個PID參數校正，這里是隨動系統，基本上用不到微分量。PD也是非常容易找?？峙逻@是這幾年電賽最簡單的控制題了吧。只要大家能把球定在中間，基礎部分全部可以完成，只要改一下設定位置就行，發揮部分1、3也是沒什么問題。就發揮部分第二問有點意思，下面詳細說一下發揮部分第二問。第二問就是一個自動選路算法。我的思路是在題目要求的九個區域之外再加上四個緩沖區域就可以完成任務。

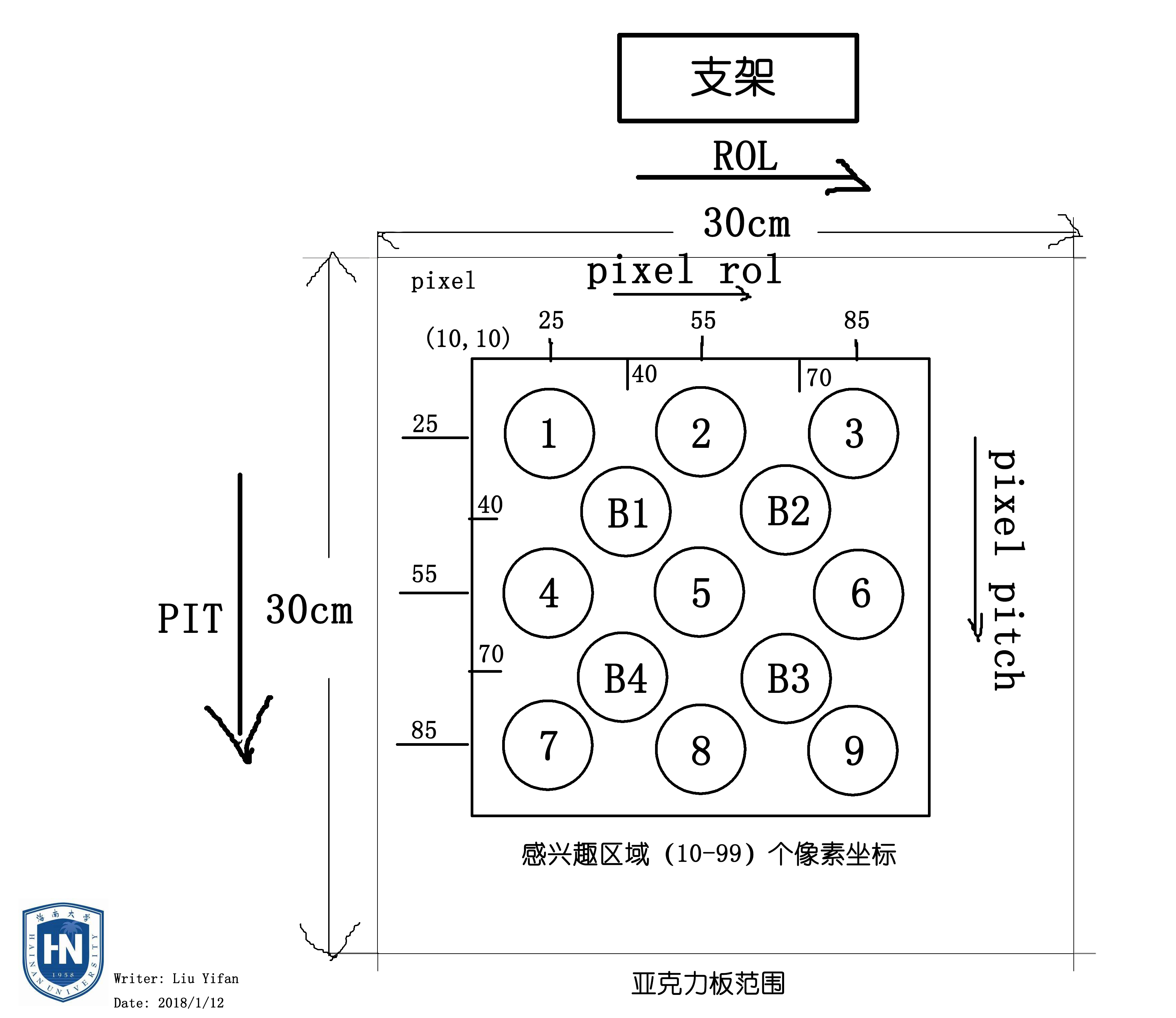

如上圖，四個緩沖區域如上圖B1、B2、B3、B4，當進入到這個區域的時候，主函數掃描紅外信號，收到數字幾就將區域幾設置為最終區域。然后中斷里面判斷球是不是到了設定區域周圍10個像素范圍內，如果是將計次加一，否則i清零。這樣我們?cè)谥骱瘮?shù)中可以不斷查詢這個全局變量，我們?cè)O(shè)定當累積次數達到50次后認為球已經到達了目標區域。
下面是判斷是否到達設定位置部分代碼
[mw_shl_code=c,true] //以下語句用來統計當前球的位置是不是連續都在目標區域內部，如果有一次不進入
//那么計次清零，當球在目標區域正負5個像素點的時候，全局變量計次增加。外部程序可以
//通過讀取這個全局變量判斷是不是達到一定值來判斷是不是進入到了目標區域。
if((abs(rol_curpos - rol_setpos) <= 10)&&(abs(pit_curpos - pit_setpos) <= 10))
{
PASSBY_TIME++;
}
else
{
PASSBY_TIME = 0;
}
[/mw_shl_code]

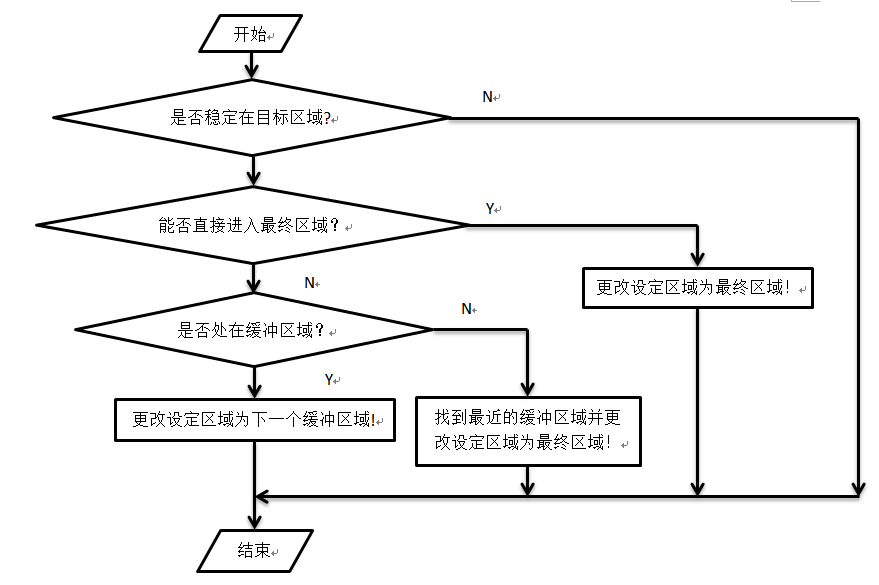

接下來判斷最終位置跟目前所處的位置是不是在一定像素點以內，如果是那就直接滾過去，不會跑到其他區域內部（這里是像素單位，圖示見上面坐標點。大家可以根據自己實際情況自己決定）。如果不是的話，判斷當前是不是處在緩沖區域，如果是，進入下一個緩沖區域再去判斷最終位置與當前位置的位置范圍。如果不是，那么遍歷所有緩沖區域，進入最近的哪一個。視頻中我也是只是演示了一下基礎部分1、2，然后就是發揮部分2了。我的算法對當前處在所有區域都是通用的，就算從最遠區域，比如說區域1到區域9也不會超過10秒；題目要求40秒內由A到D，也就是選三次路，單次選路不超過10秒，三次絕對不會超過四十秒?？梢哉f是完全可以滿足要求，詳細見下面流程圖。最后備注一點，判斷當前區域判斷的是設定區域跟目標區域的差值，不建議用當前位置跟目標位置比較，因?yàn)樵跍y(cè)試的時候，我用當前位置去比較，得到效果很差，經?？ㄔ诰彌_區域出不來。（算法見下面模式六代碼，流程圖如下）
下面是模式六的代碼
[mw_shl_code=c,true]//模式六
void mode_6(void)
{
u8 i;
u8 rol_set_pos_temp = 0,pit_set_pos_temp = 0; //存放最近的緩沖區域的坐標。
int distance,min_distance = 120;
if(PASSBY_TIME >= 50) //穩定到了一個新位置
{
if((abs(rol_setpos - FINAL_ROL_POS)<=30)&&(abs(pit_setpos - FINAL_PIT_POS)<=30))
{
//最終位置與當前位置之間R與P方向上像素差值都小于30個像素值，那么球可以直接滾動過去。
rol_setpos = FINAL_ROL_POS;
pit_setpos = FINAL_PIT_POS;
PASSBY_TIME = 0; //更新目標位置，清零經過次數
return; //距離目標位置近，可以直接滾過去，返回。
}
else if((rol_setpos == 40)&&(pit_setpos == 40))//當前小球處在一號緩沖區域里
{
rol_setpos = ROL_BUFF[1];
pit_setpos = PIT_BUFF[1];
PASSBY_TIME = 0; //控制小球進入2號緩沖區域
}
else if((rol_setpos == 70)&&(pit_setpos == 40))
{
rol_setpos = ROL_BUFF[2];
pit_setpos = PIT_BUFF[2];
PASSBY_TIME = 0; //控制小球進入3號緩沖區域
}
else if((rol_setpos == 70)&&(pit_setpos == 70))
{
rol_setpos = ROL_BUFF[3];
pit_setpos = PIT_BUFF[3];
PASSBY_TIME = 0; //控制小球進入4號緩沖區域
}
else if((rol_setpos == 40)&&(pit_setpos == 70))
{
rol_setpos = ROL_BUFF[0];
pit_setpos = PIT_BUFF[0];
PASSBY_TIME = 0; //控制小球進入1號緩沖區域
}
else //小球不在任何緩沖區域
{
for(i = 0;i <= 3;i++) //遍歷所有的緩沖區域，尋找到最近的緩沖區域。
{
distance = abs((int)(rol_setpos - ROL_BUFF))
+ abs((int)(pit_setpos - PIT_BUFF));
if(distance < min_distance)
{
min_distance = distance;
rol_set_pos_temp = ROL_BUFF;
pit_set_pos_temp = PIT_BUFF;
k = i;
}
}
rol_setpos = rol_set_pos_temp;
pit_setpos = pit_set_pos_temp;
PASSBY_TIME = 0;
}
} }
[/mw_shl_code]
至于發揮部分第四問，我才用的是灰度范圍追蹤，這樣激光引導就沒法做了。能做的也就是球畫圓圈了，這點倒和風力擺有點像。我想讓球畫圓，但是機械結構還是粗糙了點，基本上畫不了所以就沒再繼續改進了，大家參考我的風力擺帖子吧！
四、其他
其他一些就是jasson方面的了，在串口讀取攝像頭輸出的時候，用串口助手觀察收到的數據，如果攝像頭找到了多個目標那么這些坐標的位置都會傳輸過去，外部用大括號與小括號。每幀數據長度不一致，所以我在原代碼的基礎上比較了一下找到的灰度塊，只發送面積最大的一個。此外jasson數據串如果找打的色塊中心坐標是一位數或者三位數的話，那只會發一個字節的數字，這樣串口看到收到數據長度就變了。jasson 解碼我沒搞懂怎么用，只是把它的keil編解碼庫下載了過來，具體在附件里。變通一下我設置了感興趣區域就是10-99，這樣保證輸出的數據長度都是一致的。各位大佬懂得jasson編解碼怎么用還希望分享一下經驗哈！
結語
經過小編上面的分析想必這道題對大家已經沒有難度了吧？希望準備電賽的小伙伴都能取得理想的成績。如果有小伙伴想拿這道題練習整定PID參數，個人不建議這樣做。這個題目的PID參數非常容易整定，各位只要稍微懂的各個參數的含義就能整定出來。想要磨練自己整定PID參數的能力建議做一下風力擺（15年國賽題）、倒立擺（13年國賽題）、平板擺（11年國賽題）。這幾個題目都出的很不錯！17年題目要求板子的面積對于板球系統來說還是太大了，哪有這么大的板球系統，一般30×30就差不多了，這么大的板子攝像頭也要架的老高老高了。但是出題者為了降低難度故意要求的，畢竟海闊任魚躍，天高任鳥飛！
最后衷心感謝易家傅老師這么長時間以來對我的指點與幫助，感謝原子哥開發的學習平臺及詳細的例程代碼，同時也感謝在這么長時間來給予我?guī)椭睦蠋?、同學們，謝謝你們這么久以來的幫助跟支持。
本人水平有限，如有錯誤還歡迎各位路過的大佬指正！
