簡要概述：

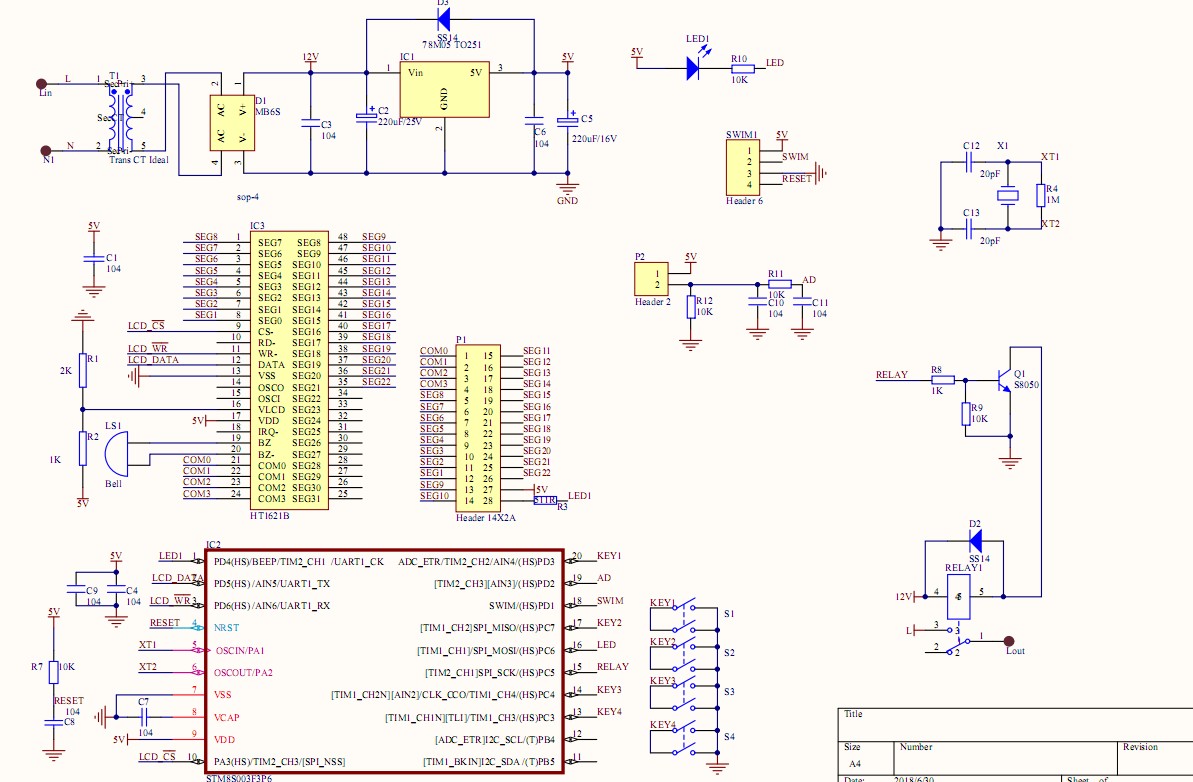

基于液晶驅動HT1621的溫控器產品的設計實例(原理圖+源碼)

Mcu的選擇

原來的設計的mcu采用了stm8s003f3，后來這ic價格大漲，從1.3元狂飆到4元，后來我將它換成新唐n76e003，結果發現新唐這芯片實在是超強的啊，比起原來的stm8s003f3,它的AD精度竟然是12位的，這使得在設計溫度計時有更好的溫度檢測精度，大愛??！

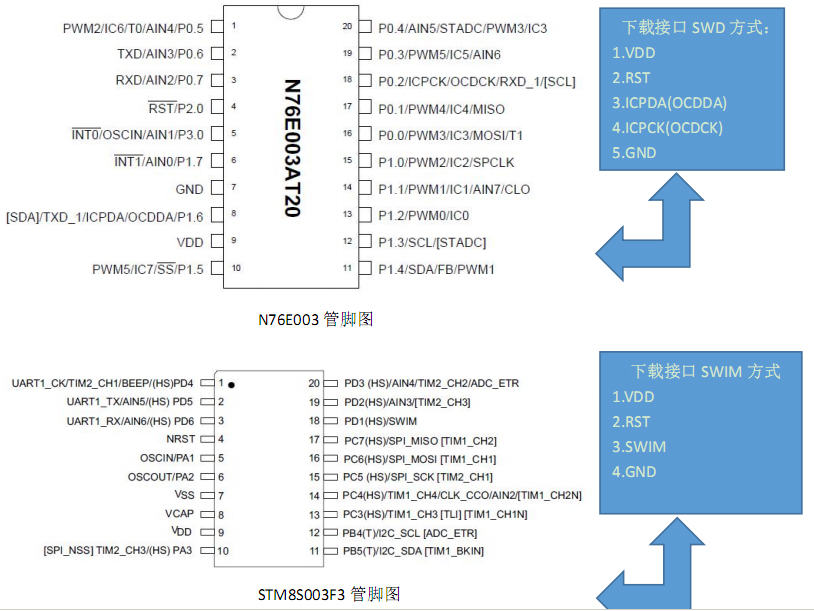

N76E003 和 STM8S003F3 的管腳圖對比

根據管腳對比，可以看出硬件是兼容的，但是軟件需要更改

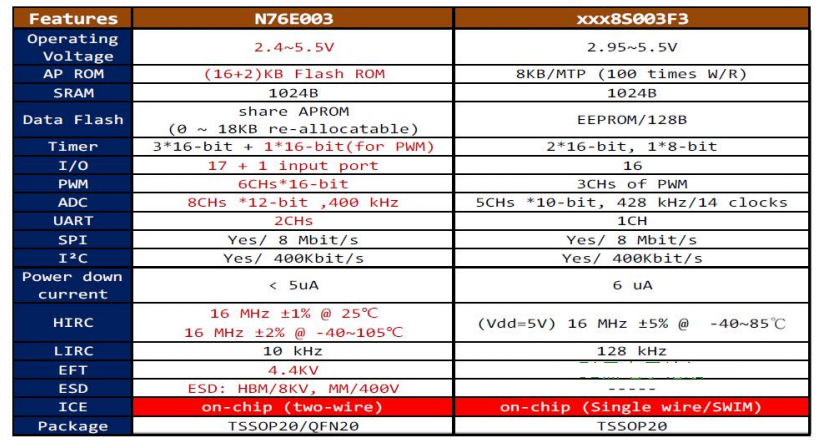

N76E003 和 STM8S003F3 的特性對比

液晶驅動的選擇

段式液晶由于其功耗低、價格便宜在很多家電中得到廣泛的應用，其驅動其實并不復雜，大多是情況下都是用HT1621B進行驅動。

HT1621是128 點內存映象和多功能的LCD驅動器HT1621 的軟件配置特性使它適用于多種LCD應用場合包括LCD模塊和顯示子系統用于連接主控制器和HT1621的管腳只有4 或5 條HT1621 還有一個節電命令用于降低系統功耗。

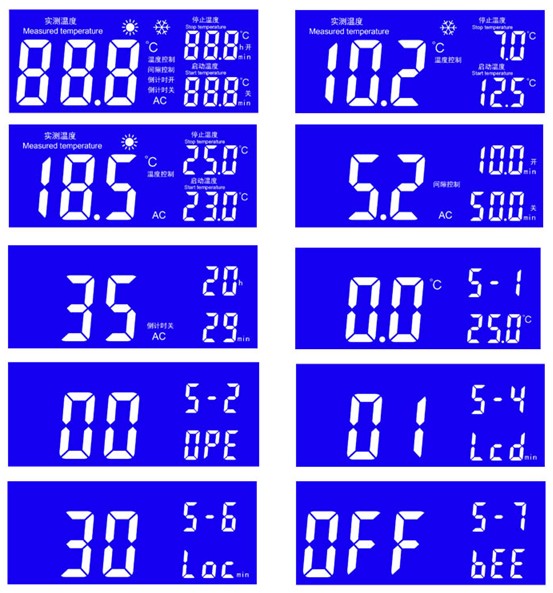

在使用HT1621進行驅動時，首先得根據訂做的液晶進行原理設置。驅動液晶實際上就是往HT1621的內部寄存器中寫數據，至于數據如何去驅動液晶我們可以不去理會它。下面也一款訂做的液晶為例進行說明：

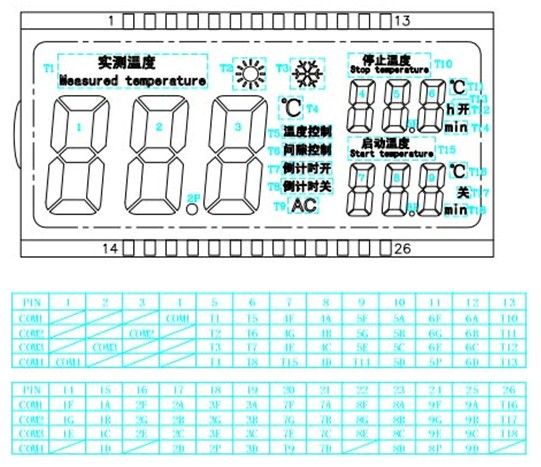

液晶的邏輯圖
