項目編號：E1265

文件大小：260M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

基于SPWM的大功率信號源設計

主電源：36V就好？還是48V？或者24V

1、電流檢測（閉環）

器件選型：ACS712ELCTR-20A-T

IC供電電壓為5V

基準電壓輸出為2.5V

輸出電壓和電流成正比：-20A為0.5V；50A為4.5V

工作溫度范圍-10℃到125℃

當電流變化不大時，輸出端接一個差分放大器（LMV7235）

LMV7219、LMV321M5X、LMV611MFX

LMV358IDR

2、電源轉換（AC 轉 DC 以及穩壓）

1、整流二極管：

采用雙二極管，增大整流電流

全波整流，采用4個大功率的并聯的二極管

可以直接用整流橋器件

2、先經過變壓器再整流？

3、其他注意事項：

功率部分和數字信號部分，共模電感隔離。

板載溫度檢測：

LM75AD溫度傳感器

電源接一個保險絲

4、器件選型：

肖特基二極管：ss510/5A/100V

超快恢復二極管：MUR410G

MOSFET場效應管：

IRF540NSTR/100V/33A

IRF640NSTRLPBF TO-263-3 N溝道 220V/18A 貼片 MOSFET

（畫PCB的時候注意加散熱片）

Proteus仿真表明：

測試全用NMOS負載的端電壓不對，主電壓過高后，上半橋可能沒有全部打開

2020/07/14:

方案參數重新考慮，單純提高橋路主電壓，H橋上半橋并沒有一直處于導通狀態，

輸出電壓被沒有按理想狀態一直上升，卡在（柵極電壓-最小GS電壓）上限值

初步擬定做電流閉環控制，降低輸出電壓的上限：

IRF540NSTR的GS_max為20,ID_max=33A，Vmax最好 <15V

確定選型：

驅動IC：IR2104S VCC =16V

NMOSFET：IRLR7843 Vmain = 12V

驅動升壓：MC34063 到16V

隔離芯片：HCPL2630SD VCC = 5V

驅動芯片：IR2110STRPBF

IRS2186STRPBF

5、接口

線圈輸出接口

參考學長的電源接口，HT508或HT396

HT508(15A)允許電流大一點（HT396最大8A）

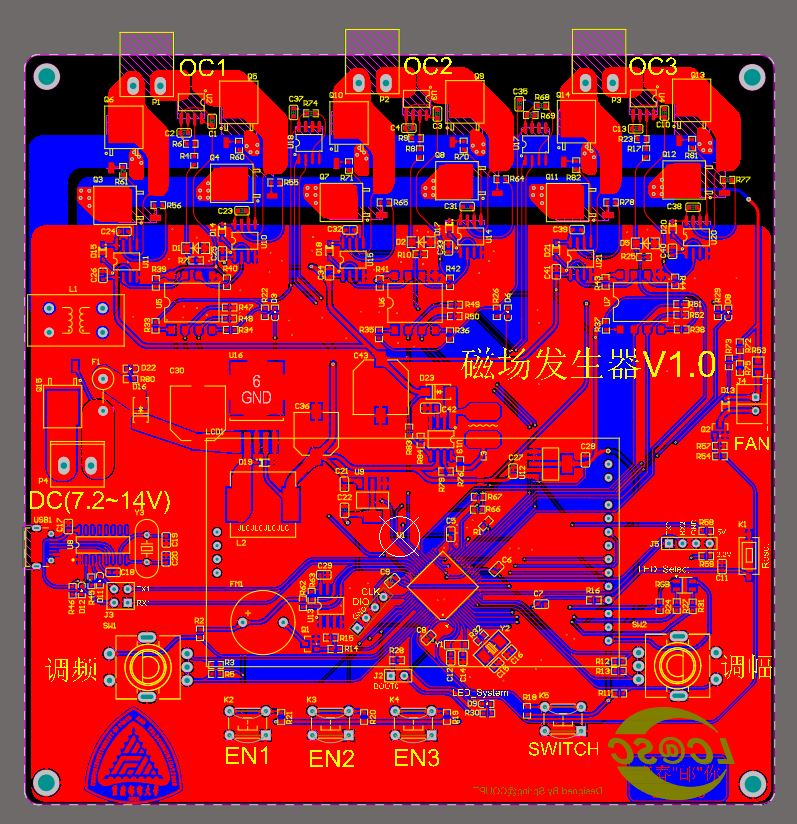

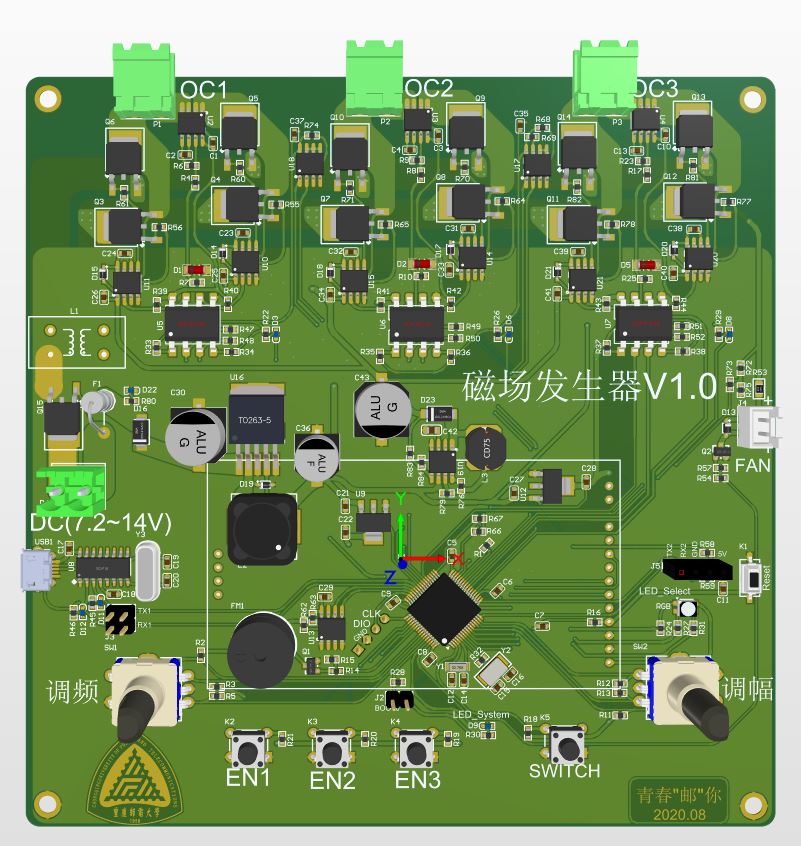

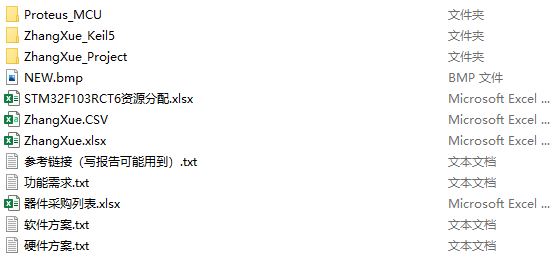

文件列表：
