項目編號：E1303

文件大?。?.5M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

一、準備材料

1.STM32F103C8T6最小系統板；

2.HLW8032電參數采集模塊；

3.OLCD 0.96寸顯示屏，用的是IIC的驅動方式；

4.ST-Link下載器，用其他下載器也可以，有啥用啥；

5.11根杜邦線，1根220V的電源線；

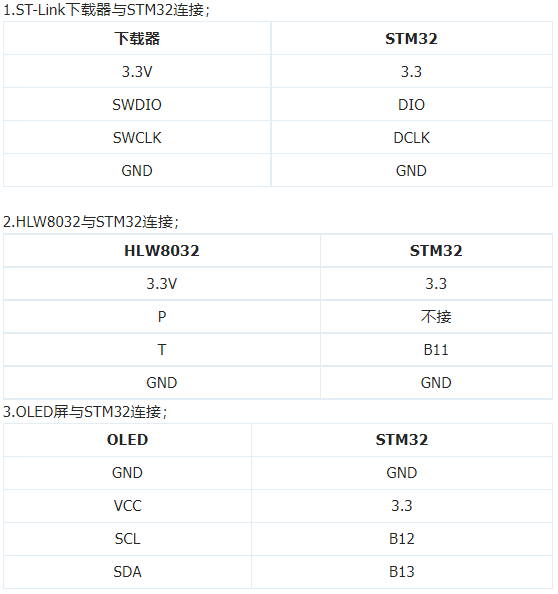

二、接線

三、下載程序

把上面接好的ST-Link下載器，插入電腦；打開提供的代碼程序，然后點擊下載即可：

四、接入220V交流電

燒錄完程序后，如果接線正確，這個時候0.96寸的顯示屏就會顯示Knight20字樣了，但是還不會有電參數顯示，因為還沒接入220V交流電。

注：HLW8032模塊需要接了220V的交流后，才會進行工作并輸出數據！

把準備好的電源線，接到HLW8032的IN接線端子上：

通電后就這樣子了：
