簡要概述：

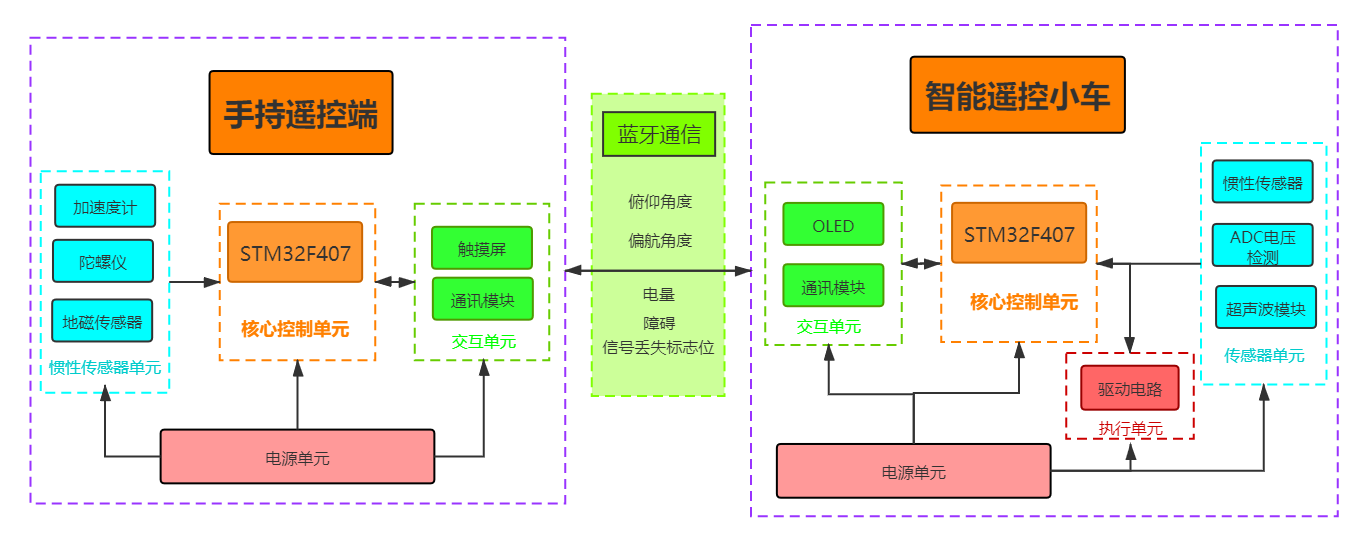

系統整體設計

本設計主要分為兩部分，手持遙控端手勢和智能遙控車。

手勢持遙控端分為4個子單元：傳感器單元、核心控制器單元、交互單元和電源管理單元。

-傳感器單元采用集成陀螺儀，加速度計和磁力計的九軸傳感器==mpu9250==，對采集到的數據進行姿態融合，再進行數據濾波和互補，得到俯仰、橫滾、偏航角等三維角度信息。

-核心控制單元選用功能強大的==STM32== 單片機作為核心控制器。

-電源管理單元采用TI公司的 ==線性穩壓器TPS7333和TPS7350== 分別穩出5v和3.3v電壓，為整個系統提供穩定的電壓。

-交互單元主要分為兩部分，一、串口觸摸屏，用于數據顯示和人機交互；二、藍牙模塊，進行用戶當前手勢數據的傳輸，并且接收智能車的數據回傳。

智能遙控車端分為5個子單元：傳感器單元、核心控制器單元、交互單元、執行單元和電源管理單元。

-為了使為了使設計更加適合于真實的應用場景，傳感器單元使用mpu9250傳感器用于檢測小車的運動狀態，利用超聲波模塊進行障礙物的檢測，同時利用ADC進行電壓檢測。

-交互單元采用OLED進行數據的實現，并且利用藍牙模塊向手持遙控器傳送小車的基本信息，例如電量、障礙、信號丟失標志位等

-核心控制單元綜合傳感器單元和交互單元的信息，結合PID算法，輸出信號通過執行單元，作用于電機。

硬件設計：

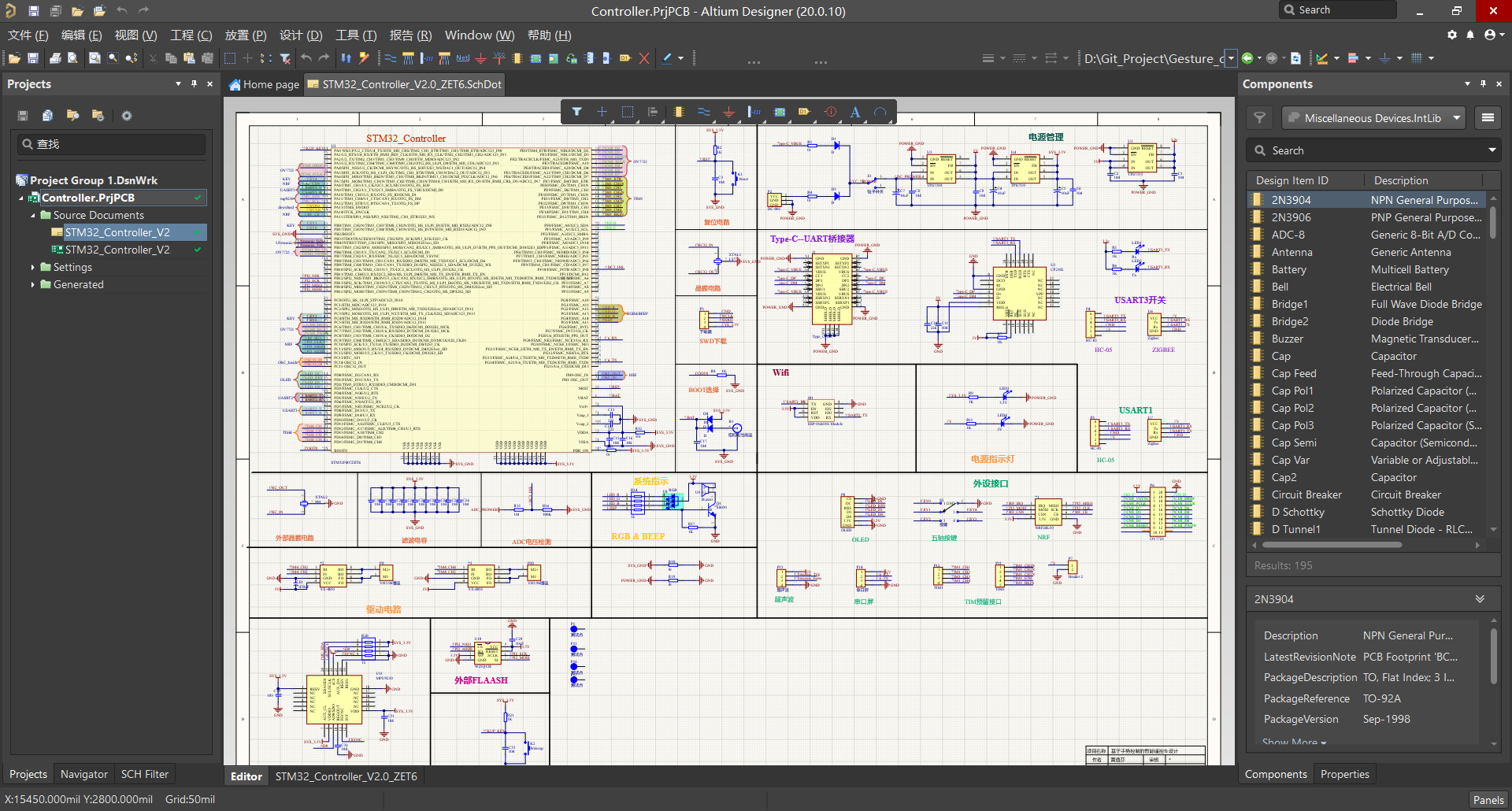

系統硬件設計首先平臺采用Altium Designer電子設計軟件，進行原理圖的設計和PPCB的繪制。

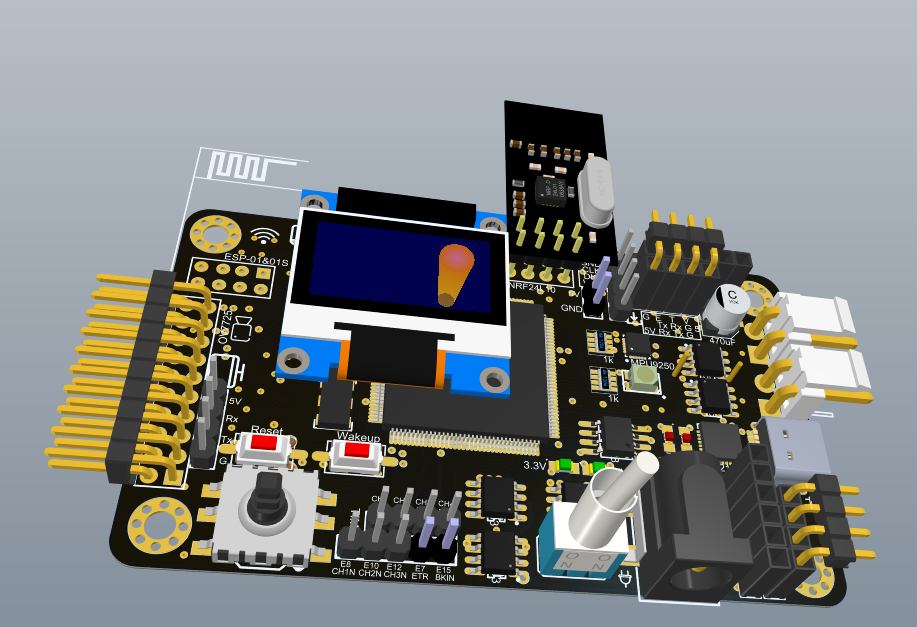

3D模型示意圖

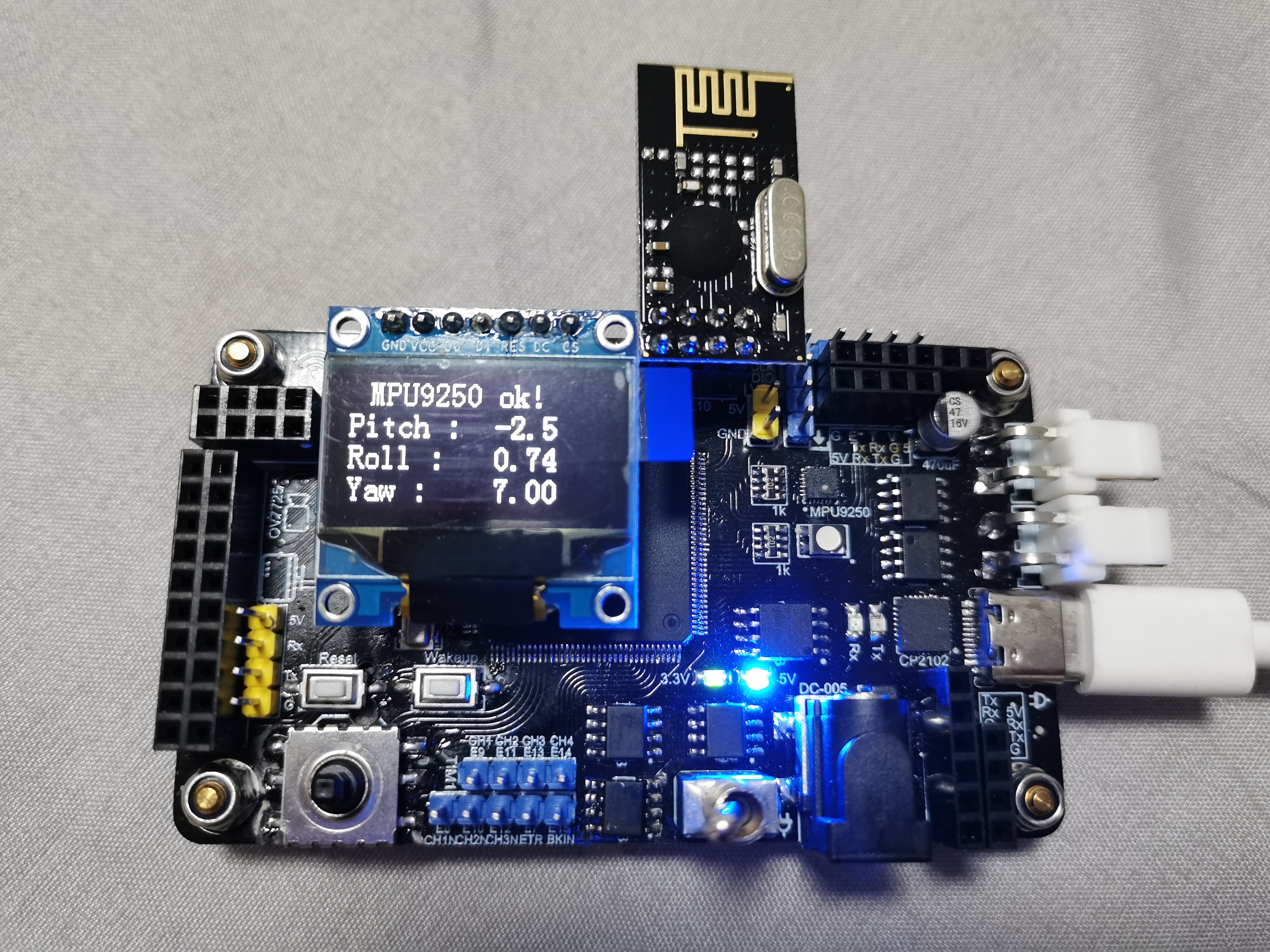

PCB實物圖

系統軟件設計平臺采用RT-Thread實時操作系統
