項目編號：E1398
文件大?。?1M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
北斗衛星導航系統是中國自主研發的，繼美國全球定位系統、俄羅斯格諾納斯衛星導航系統后的全球第三大衛星導航系統。而北斗定位和GPS定位是目前民用定位技術當中廣泛應用的兩大定位系統。
在定位系統中，對終端定位數據進行采集，并統一上報給終端，這便于集中管理和調度，也方便指揮中心遠程對作業終端進行監控管理。本次課程設計通過理解模塊原理，制作出實驗板，以C語言編寫程序，用單片機最小系統接收緩存北斗模塊串口數據，在12864液晶屏中以字符的形式顯示出來，記錄數據，觀察是否與串口助手上的數據一致。
系統硬件調試
在本系統設計PCB板設計為了成品的美觀度采用了貼片和直插元件。貼片元件選擇在銅板正面焊接，直插元件在背部。合理設計PCB電路圖，焊接時，嚴格按照焊接“五步法”進行。焊接完成后，依次檢查每個焊點是否有虛焊、脫焊、裂錫等現象，對錫壞點重新進行修補。檢查完畢后，在單片機的底座上安裝上STC12C5A60S2芯片。電路板線路洗的還算比較清晰，焊接也不會出現虛焊，所以最小系統上電工作電壓正常。斷電后再裝上其他模塊的芯片和元件。 如圖4-1所示。
系統軟件調試
對系統硬件制作完成后，分別用相應的測試程序驗證其電路是否能工作。如下圖：
實驗結果與分析

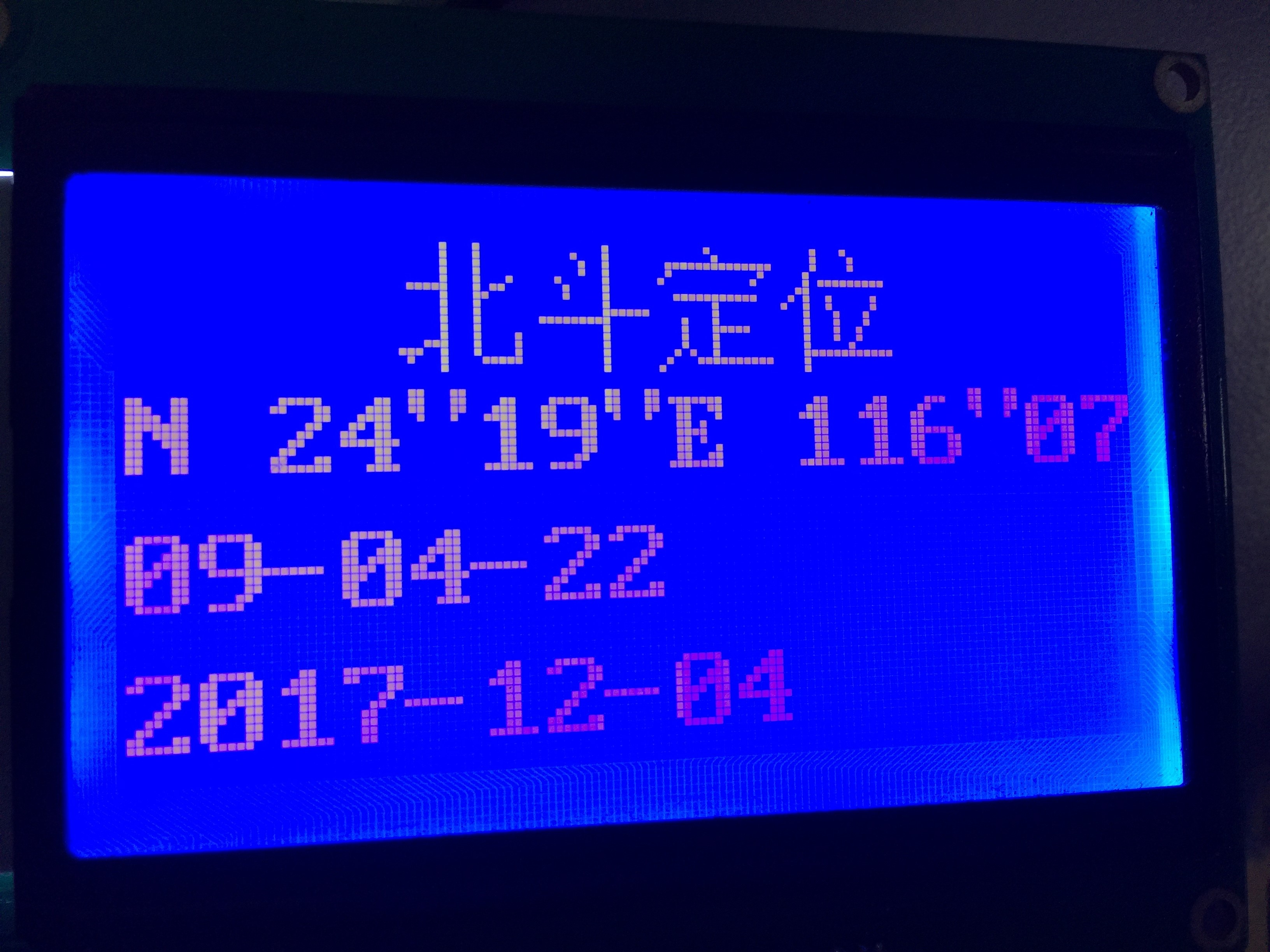

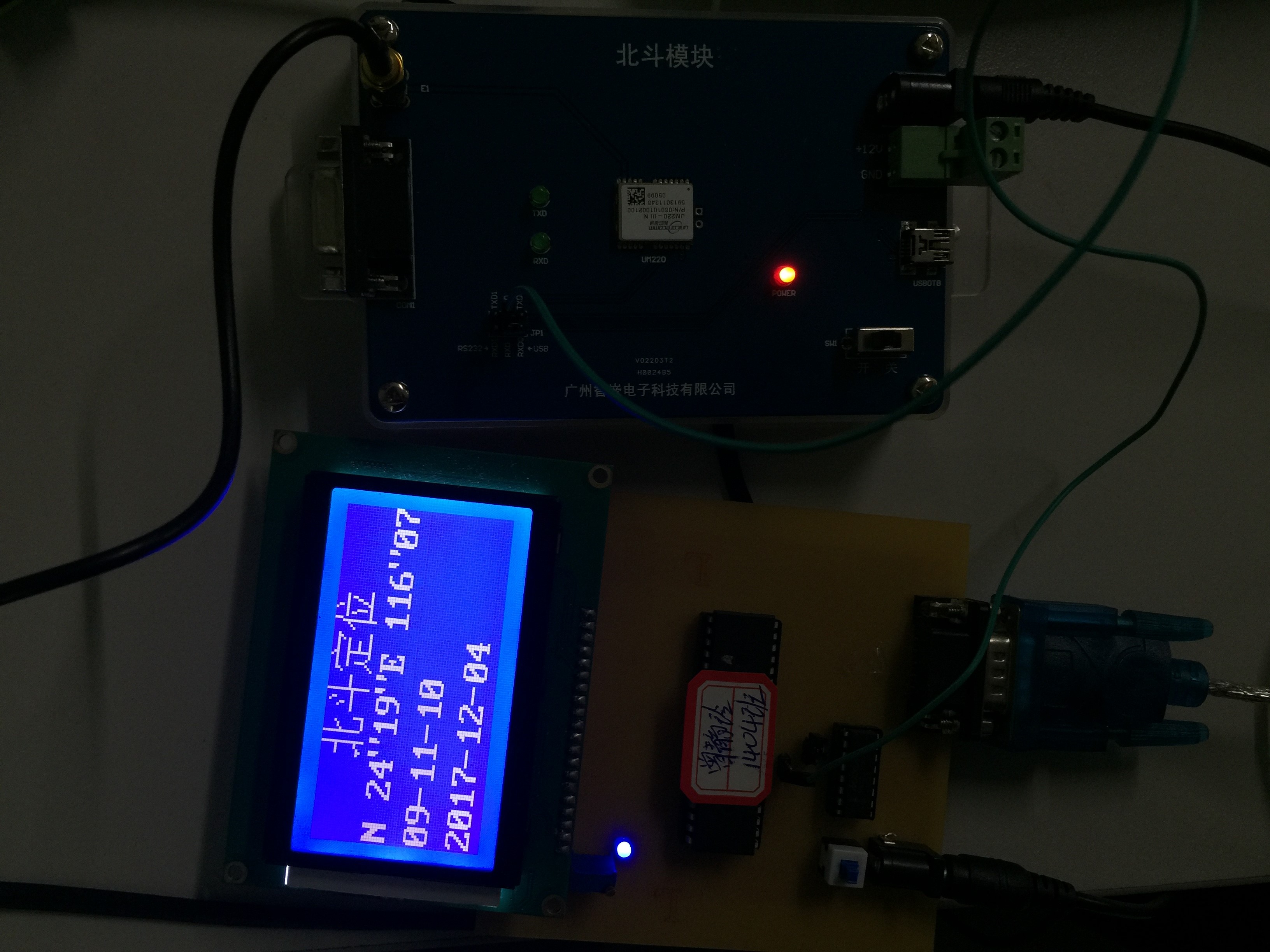

用杜邦線將做好的實驗板與北斗模塊相連，進行數據傳輸。在北斗模塊上接上天線懸掛在外處，實驗板的串口與計算機相連，進行通信。接通電源，通信工作后我們可以觀察到，在液晶顯示中，分別有“北斗定位”，經緯度，時間，年份。如圖5-1所示：

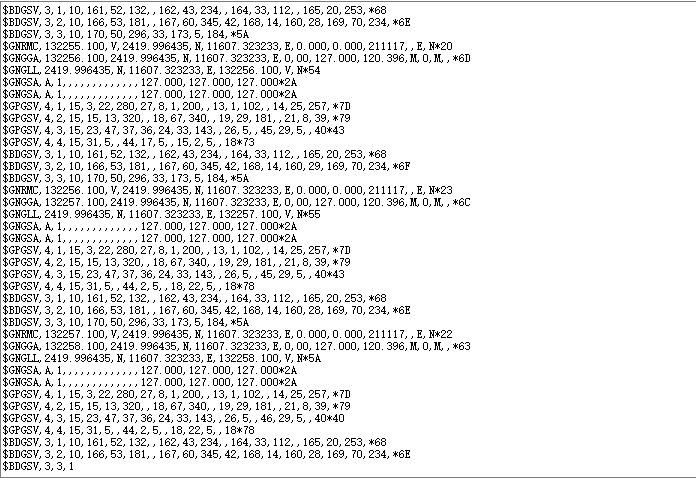

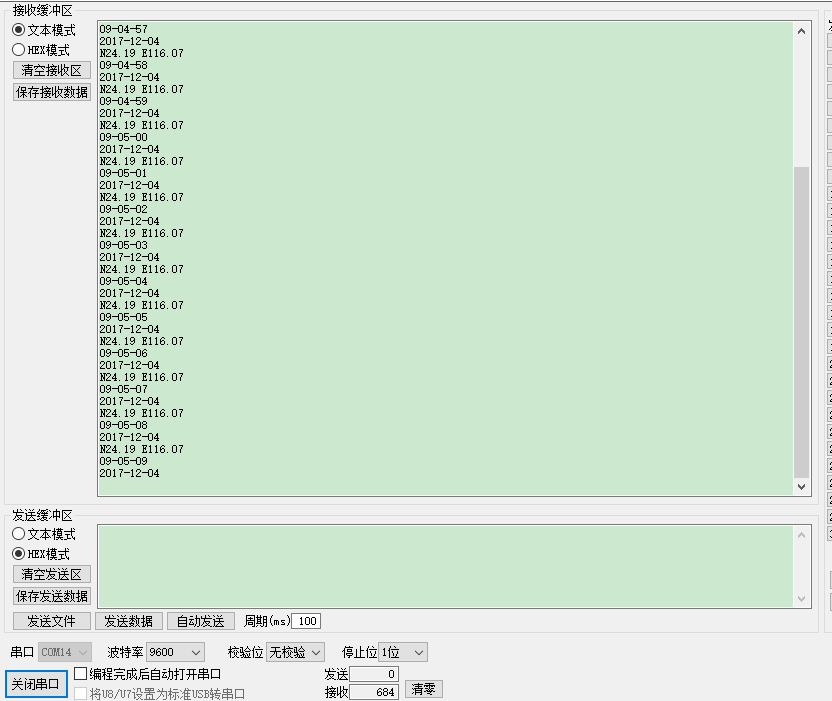

在串口通信過程中，我們可以觀察到，此北斗模塊的經緯度最多可精確到小數點第六位，如圖5-2所示。
液晶顯示定位信息
北斗模塊精確度數據

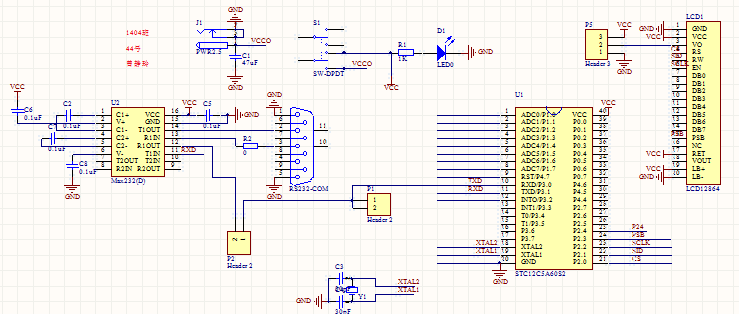

原理圖

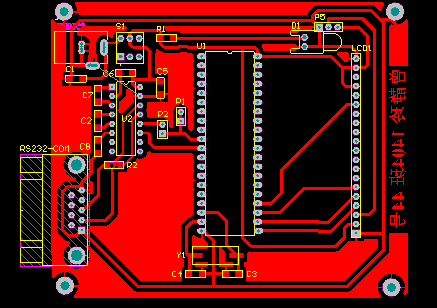

PCB圖

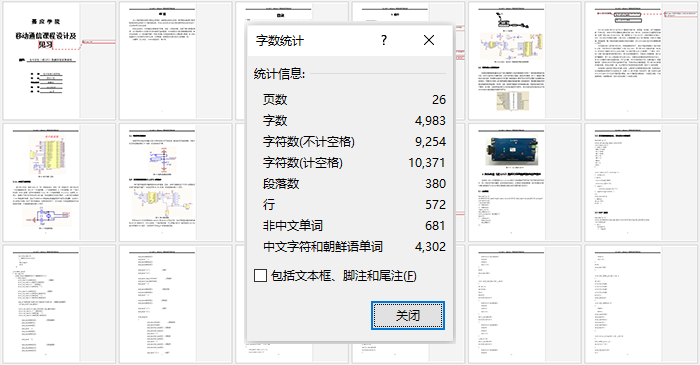

設計報告：
