項目編號：E14
文件大?。?8M
源碼說明：帶中文注釋
開發環境：Keil5
簡要概述：

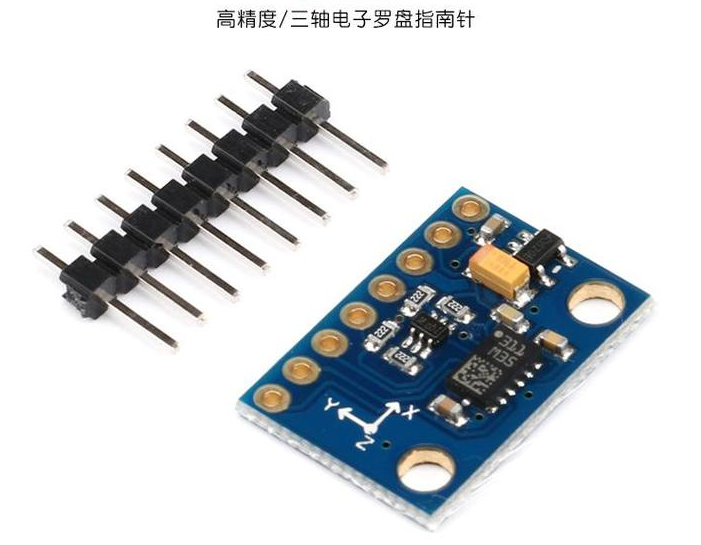

本設計利用stm32c8t6單片機通過IIC協議讀取 GY-511傳感器中加速度值以及磁感應強度值 經過算法計算得到磁偏角 并設計圖形界面顯示指南針狀態， 實現一個簡易的指南針系統
GY-511——STM32 F103 c8t6
3.3V————3.3V
GND————GND
SCL————B6
SDA————B7
（2）CP2102——STM32 F103 c8t6
TXD————A10
RXD————A9
（3）ST-Link——STM32 F103 c8t6
GND————GND
3.3V————3.3V
SWDIO————SWDIO
SWCLK————SWCLK
5.運行環境
STM32程序：Keil uVision5
Qt程序：Qt Creato 4.8.2 Qt5.12.1
