項目編號：E1455

文件大?。?3M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

實驗器材:
    阿波羅STM32F429開發板

實驗目的:
    學習ATK-S1216F8-BD模塊的使用，實現GPS/北斗定位

硬件資源:
    1,DS0(連接在PB1)
    2,串口1(波特率:115200,PA9/PA10連接在板載USB轉串口芯片CH340上面)
    3,ALIENTEK 2.8/3.5/4.3/7寸TFTLCD模塊(通過FSMC驅動,FSMC_NE4接LCD片選/A18接RS)，或者RGB接口的4.3/7寸液晶屏
    4,按鍵KEY0(PH3)
    5,串口3(波特率:38400,PB10/PB11連接ATK-S1216F8-BD模塊)
    6,ATK MODULE接口&ATK-S1216F8-BD模塊(模塊直接插ATK MODULE接口即可),連接關系如下:
    STM32開發板-->ATK-S1216F8-BD模塊
           PI11-->PPS
           PB10-->RXD
           PB11-->TXD
           GND-->GND
           5V-->VCC

實驗現象:
    通過串口2連接ATK-S1216F8-BD模塊，然后通過液晶顯示GPS信息，包括精度、緯度、高度、速度、
    用于定位的衛星數、可見衛星數、UTC時間等信息。同時，可以通過USMART工具，設置GPS模塊的刷
    新速率（最大支持20Hz刷新）和時鐘脈沖的配置。另外，通過KEY0按鍵，可以開啟或關閉NMEA數據的
    上傳（即輸出到串口1，方便開發調試）。

注意事項:
    1,4.3寸和7寸屏需要比較大電流,USB供電可能不足,請用外部電源適配器(推薦外接12V 1A電源).
    2,本例程在LCD_Init函數里面(在ILI93xx.c),用到了printf,如果不初始化串口1,將導致液晶無法顯示!!
    3,本例程不支持ALIENTEK CPLD方案的7寸電容觸摸屏（V1版本）的測試!!
    4,ATK-S1216F8-BD模塊的波特率默認設置為38400(對應開發板的串口3)。
    5,務必短接阿波羅STM32F429開發板P9的PB11(RX)和GBC_TX以及PB10(TX)和GBC_RX
    6,開發板的串口1（USB_232轉出來的串口）的波特率是115200。
    7,如有其他問題，請參考<ATK-S1216F8-BD模塊問題匯總.pdf>（暫時沒有這個文檔）。
    8,本例程詳細說明，見光盤：9，增值資料\1，ALIENTEK 產品資料\16，ATK-S1216F8-BD模塊\ATK-S1216F8-BD模塊使用說明_AN1605D.pdf

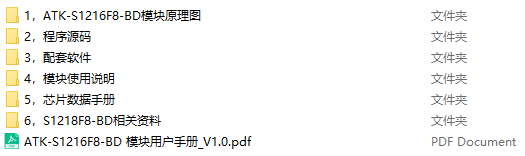

文件列表：
