項目編號：E2185
文件大?。?3M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：

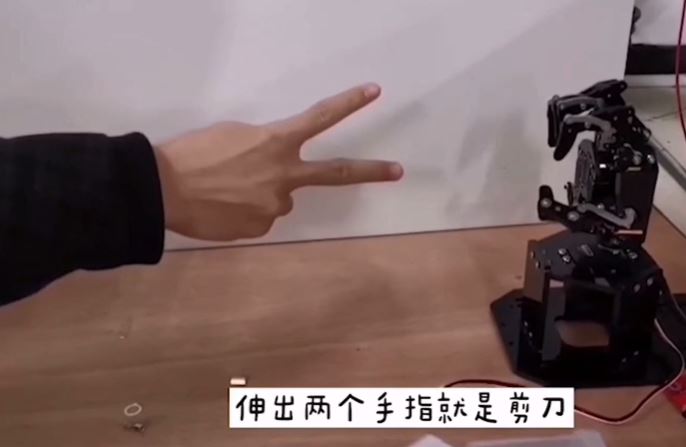

設計一種基于機器視覺的仿生機械手。該仿生機械手嘗試運用OpenCV圖像處理技術預處理攝像頭采集到的數據，匹配對應模型實現機械手掌的動作，同時運用多舵機協同控制來提高手掌的可操作性以及靈活性
一、樹莓派上的手勢分類
首先需安裝樹莓派官方系統，搭建好opencv和tensorflow開發環境；
opencv安裝方法請參考：https://blog.csdn.net/leaves_joe/article/details/67656340?utm_source=app
tensorflow安裝方法：
首先安裝pip3。
sudo apt-get install python3-dev
sudo apt-get install python-dev
查看python3的版本：
python3 -v
一般樹莓派4使用的是python3.7，如果網速可以，直接安裝：
sudo pip3 install tensorflow
如若安裝失敗，則請下載本地安裝包，我這使用的是tensorflow-1.13.1-cp37-none-linux_armv7l.whl，在存放這個文件的文件夾下：
sudo pip3 install tensorflow-1.13.1-cp37-none-linux_armv7l.whl
如若報錯少了h5py，則請下載h5py-2.7.1-cp37-cp37m-linux_armv7l.whl，先安裝h5py，再安裝tensorflow:
sudo pip3 install h5py-2.7.1-cp37-cp37m-linux_armv7l.whl
在安裝完opencv和tensorflow后在終端輸入python3后，鍵入：
import cv2
import tensorflow as tf
print(cv2.__version__)
print(tf.__version__)
如果正常打印出版本信息，則安裝正確，會有警告，但無妨；
安裝完環境后：
---------------------------------------------------------------------------********重點-------------------------------------------------------------------
最好將 樹莓派4B上手勢識別 這個文件夾重命名為英文，我這命名為：rps ;
在rps文件夾中新建一個文件夾 images。運行cam.py文件，會自動采集照片到images文件夾。文件名為imageX.jpg，其中X為序號。需采集“石頭”“剪刀”“布”“干擾手勢”，分別保存到“paper”"rock""scissors""others"
model.py: 卷積神經網絡模型
read_image.py:將圖片讀入內存
train.py:訓練模型
test.py :測試手勢圖片識別結果
rps.py：最終完成
test1.py:是一個測試腳本，需首先在當前文件夾中，新建一個文件夾testdata,在此文件夾放置石頭剪刀布手勢圖片各100張，會生成識別結果圖。
二、STM32舵機控制
沒啥好說的，看原理圖，本程序主要產生五路PWM信號控制舵機，并接收串口信息。STM32的基礎操作請自行學習。
三、串口通信
采用樹莓派的ttyAMA0的串口，但此設備默認給了藍牙，所以需要改變映射規則，具體操作，請百度。
將 串口通信 文件夾重命名為serial。在serial文件夾中make。會生成libserial.so靜態鏈接庫，里面實現了具體的串口通信的方法，源碼中有注釋。
