項目編號：E2292
文件大?。?2M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
用于PID控制的嵌入式圖形界面
該項目實現了一個用于PID控制的嵌入式圖形界面。
介紹
該項目背后的想法是允許用戶從一個簡單的圖形界面使用PID（比例-積分-微分）控制系統控制速度電機。
本項目使用微控制器平臺（STM32）實現直流電機控制的實際PID控制。使用意法半導體公司的STM32F746g發現板進行開發
圖形界面

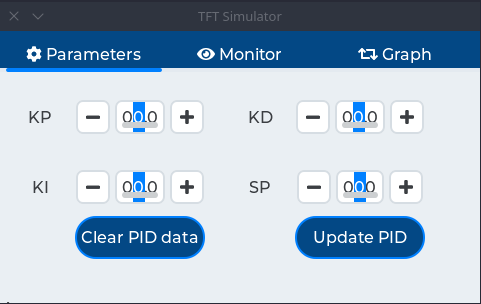

第一個屏幕包含更新/清除PID變量和設定點的按鈕和控件

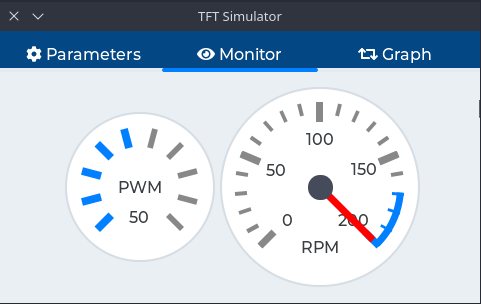

第二個屏幕包含兩個小部件，用于監控輸入和輸出系統值、mosfet驅動器的PWM占空比和RPM

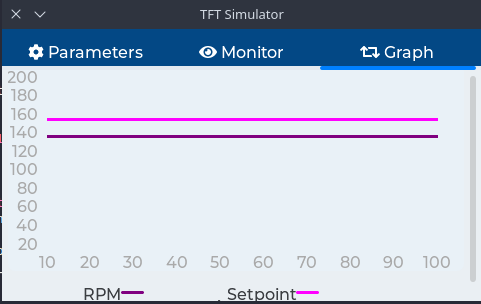

第三個屏幕包含顯示數據的圖形
依賴關系
Software
To build this project you need:
-A PC host runing GNU/Linux
-Toolchain arm-none-gnueabi-gcc for arm cortex M microcontrollers
-Make tool to use Makefile
-Library LVGL (up to 7.0)
-OpenOCD tool for build/debug firmware
-STM32CubeMX to change peripheral
-CMSIS DSP to PID control
Hardware
To run this project you need
-Devboard STM32F746g-Discovery
-DC motor 200RPM 3-6V,
-Driver Mosfet Irf 520
-RPM sensor (based on LM393)
-Encoder disc 20 steps
-Low pass filter

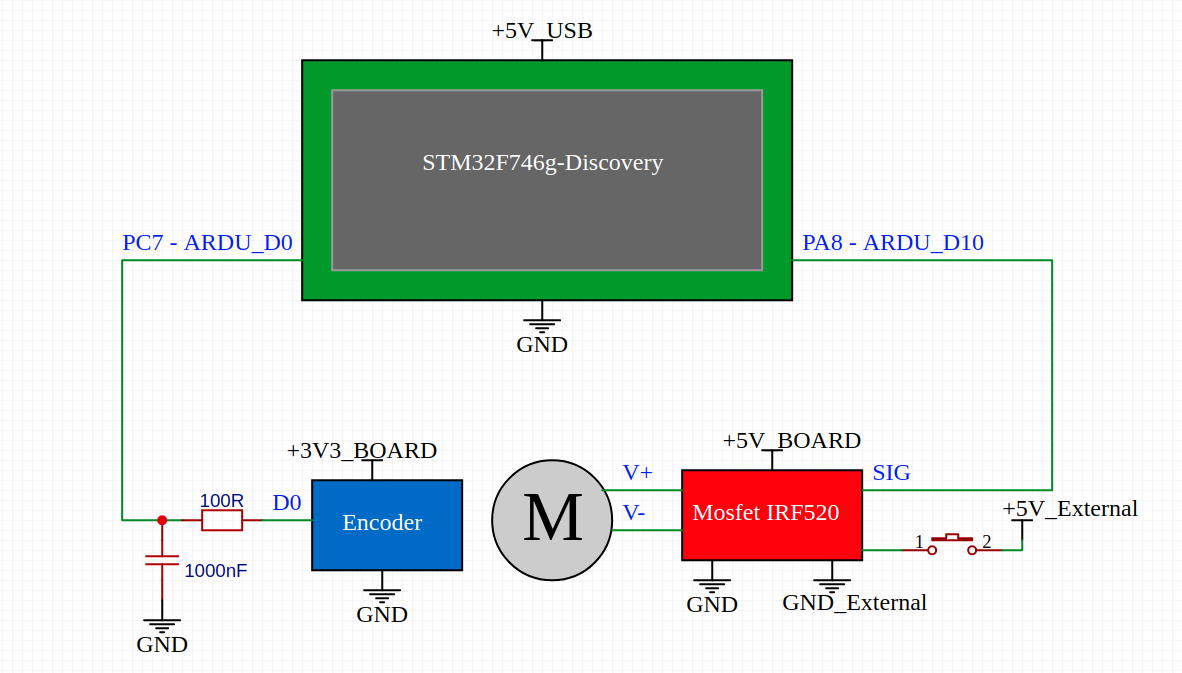

電路圖
