智能電子秤
一、簡介
此系統采用STM32F103C8T6或STM32H750XB為下位機主控芯片，單片機處理來自HX711稱重傳感器模塊的數據來達到稱重的目的，本系統稱重范圍0~5KG，稱重精度經校準后可達1g，系統具備稱重、去皮、報警等功能。此系統還配備一個上位機，上位機采用PyQt5編寫，上下位機之間通過串口通信。
二、使用說明
系統上電自動歸零，所以上電前請不要在稱重臺上放置物體。同時按住A、B鍵去皮，同時長按A、B鍵進入稱重報警值設置界面，報警值的設置范圍為1~5000g。

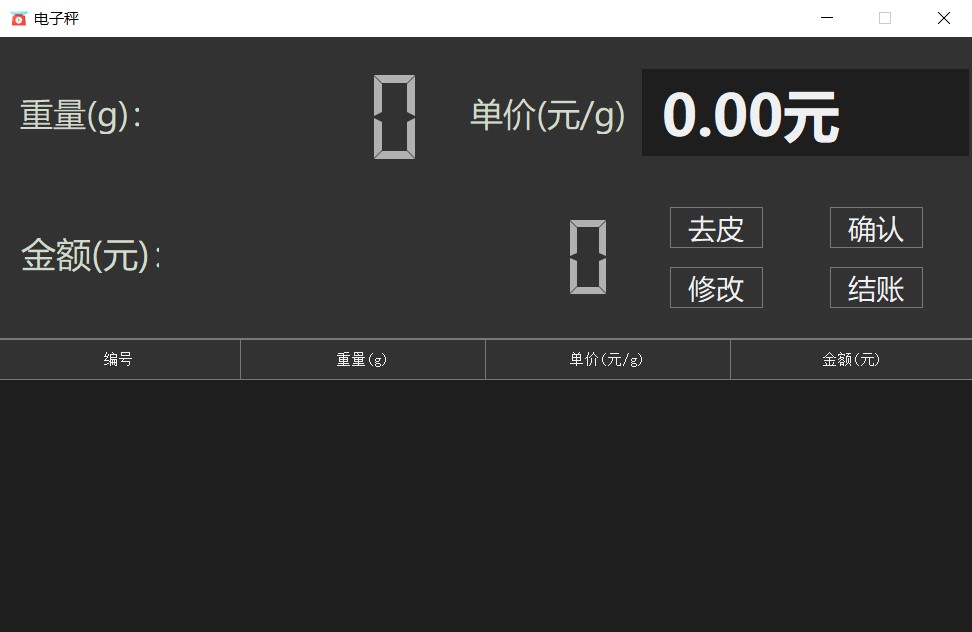

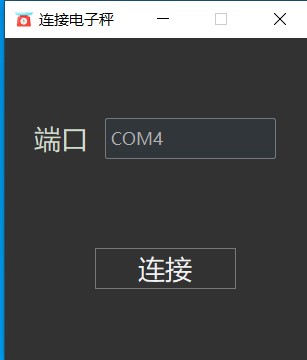

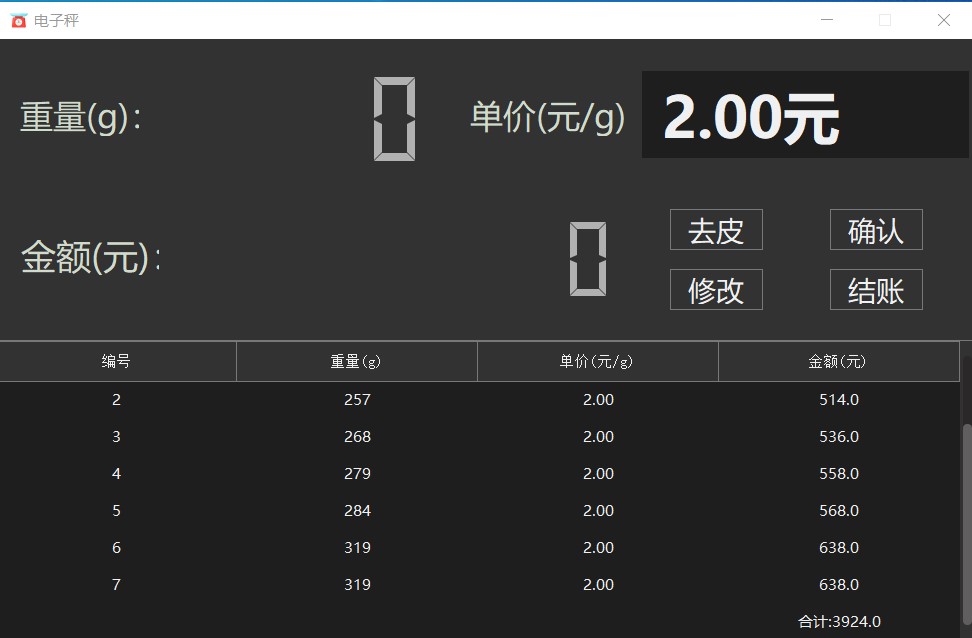

系統通過USB線與電腦相連，雙擊上位機程序運行，選擇串口win1點擊連接按鈕即可進入主界面，主界面如圖所示：
三、目錄結構
DianZiChen
├─HardWare 下位機硬件相關
│ └─stm32f103c8t6_dzc 基于stm32f103的下位機工程文件夾
│ │
│ ├─cmake-build-debug 編譯輸出文件夾，包含.hex及.bin燒錄文件
│ │
│ ├─Core 用戶核心文件夾，包含各類驅動
│ │ ├─Inc .h文件存放文件夾
│ │ ├─Src .c文件存放文件夾
│ │ └─Startup 存放啟動文件
│ └─Drivers st官方驅動
│ └─stm32h750xb_dzc 基于stm32H750的下位機工程文件夾
│ └─Accessory 附件，串口屏工程
| |
| └─CLion_Prj 基于stm32H750的下位機CLion工程
| |
| └──cmake-build-debug 編譯輸出文件夾，包含.hex及.bin燒錄文件
│ |
│ ├─Core 用戶核心文件夾，包含各類驅動
│ | ├─Inc .h文件存放文件夾
│ | ├─Src .c文件存放文件夾
│ | └─Startup 存放啟動文件
│ └─Drivers st官方驅動
│
├─Doc 存放一些文檔及圖片，非工程文件
│
└─PyQt5GUI 上位機工程文件夾
├─.idea
│ └─inspectionProfiles
├─build 存放pyinstaller打包時編譯生成的文件啊
│
├─communication 串口驅動
│
├─dist 存放.exe文件
│
├─PyQt5Ui 界面文件
│
└─resource 資源文件
四、開發環境
下位機
MinGW：工具鏈
Clion 2020.3.x：代碼編寫及編譯工具
STM32CubeMX：代碼自動生成工具
secureCRT 8.3：串口調試助手
編碼：utf-8
上位機
Pycharm 2020.3.x：代碼編輯器
QtDesigner：可視化界面設計工具
所依賴的三方庫：PyQt5、pyserial
