項目編號：E2516
文件大?。?.5M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：

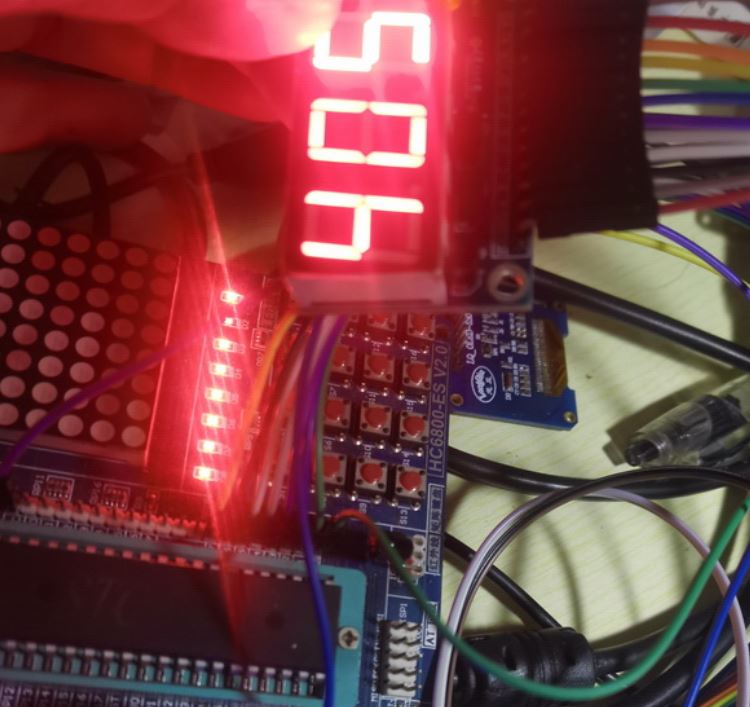

使用stm32控制8個LED的亮度，并通過四位數碼管顯示輸出的PWM（控制亮度）和相應被編輯的位數，通過四個按鍵選擇和編輯，按鍵1，2左右切換選擇LED燈，按鍵3，4上下改變PWM數值（亮度），并且可以通過串口發送和接收。
按鍵1，2可以左右切換編輯哪一個LED的亮度，按鍵3，4可以上下調節PWM的值，相關信息會通過數碼管顯示，而且相應信息也會發送到串口，也可以通過串口發送控制命令控制某一位的亮度
由于這個項目是幫別人做的，我雖然畫了PCB，但并沒有打板，只使用最小系統通過杜邦線連接對應的IO做了測試。但PCB可用。

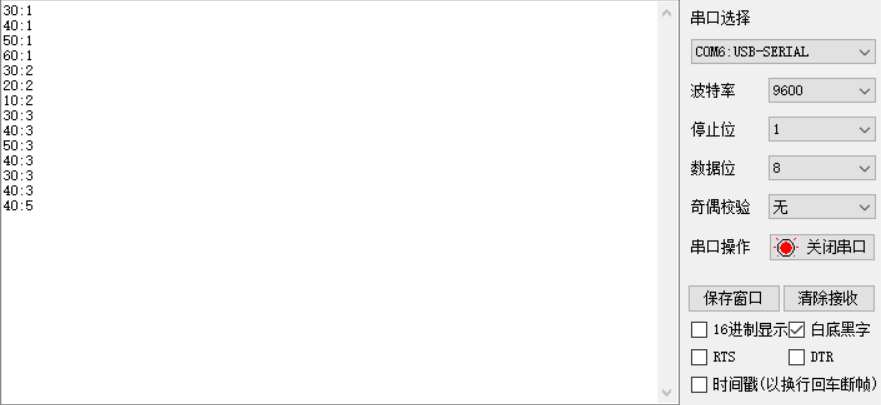

串口顯示每次LED改變

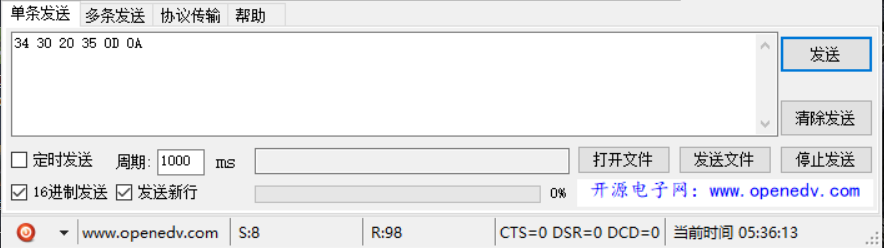

通過串口發送控制命令
串口控制的LED信息顯示

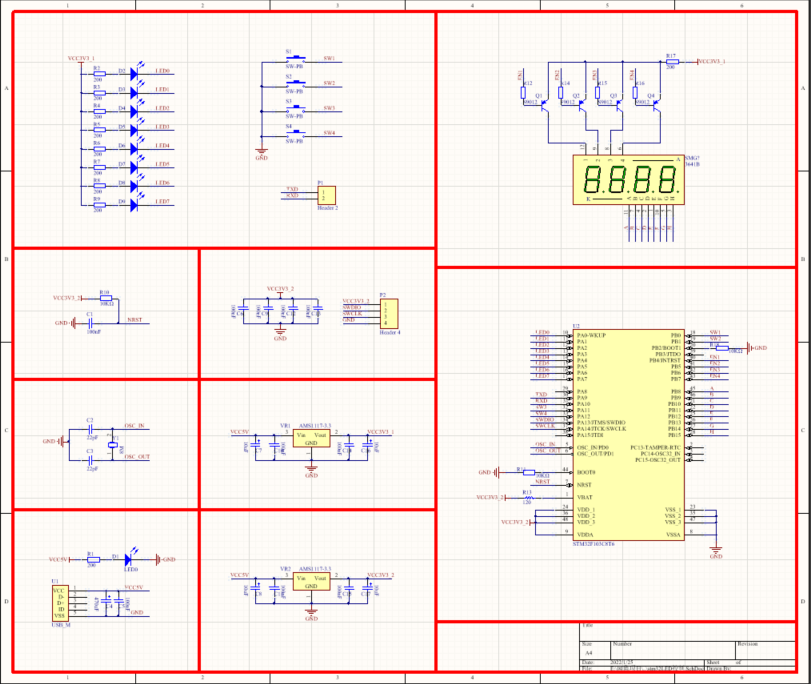

stm32控制LED原理圖

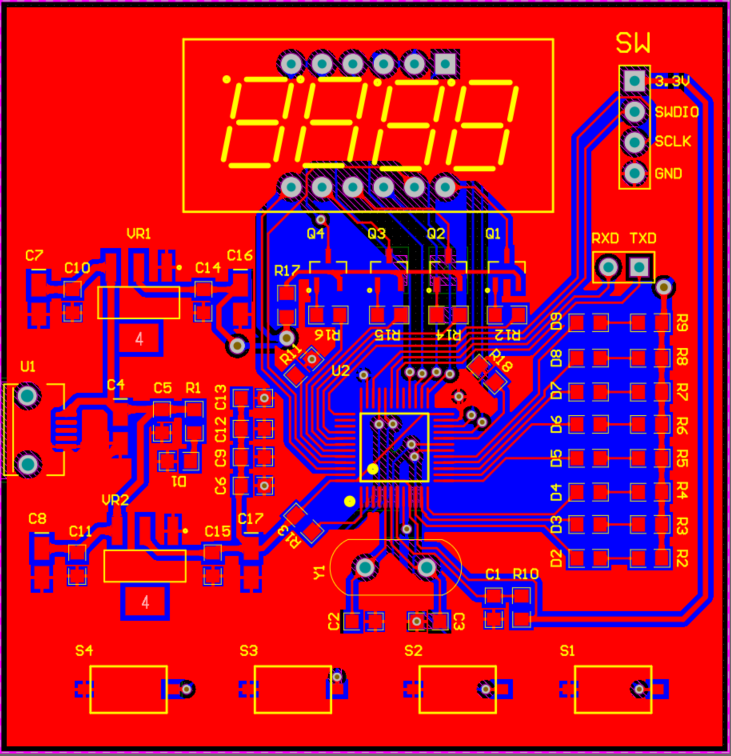

stm32控制LEDPCB-2D

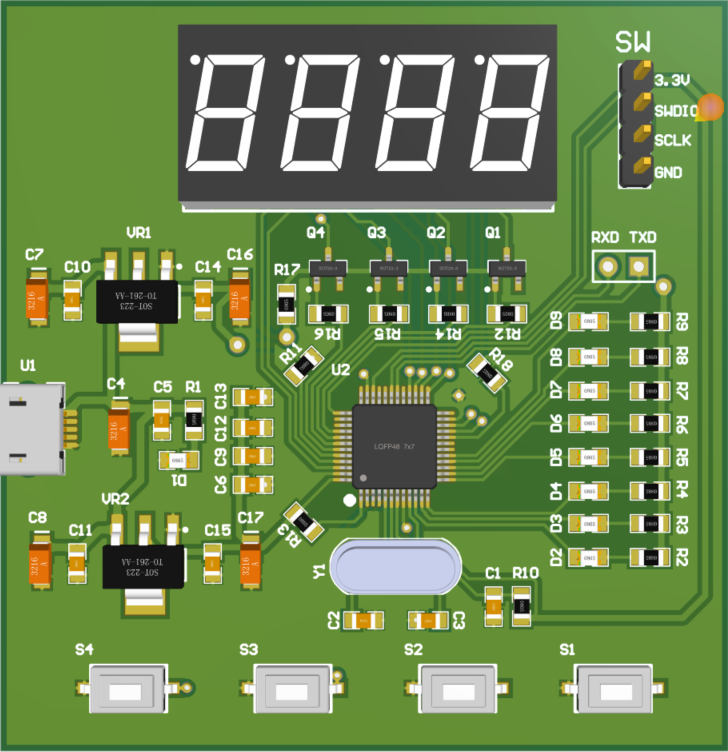

stm32控制LEDPCB-3D

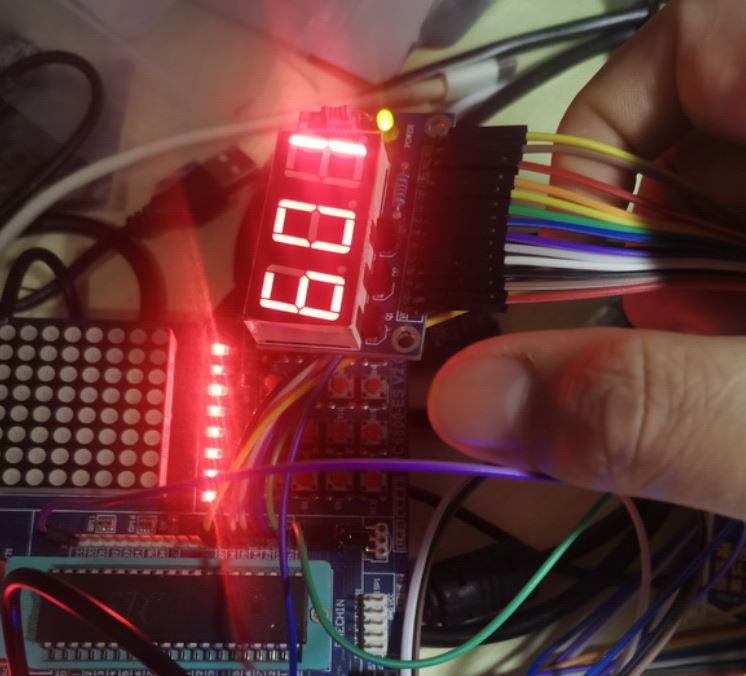

第一個LED亮度
