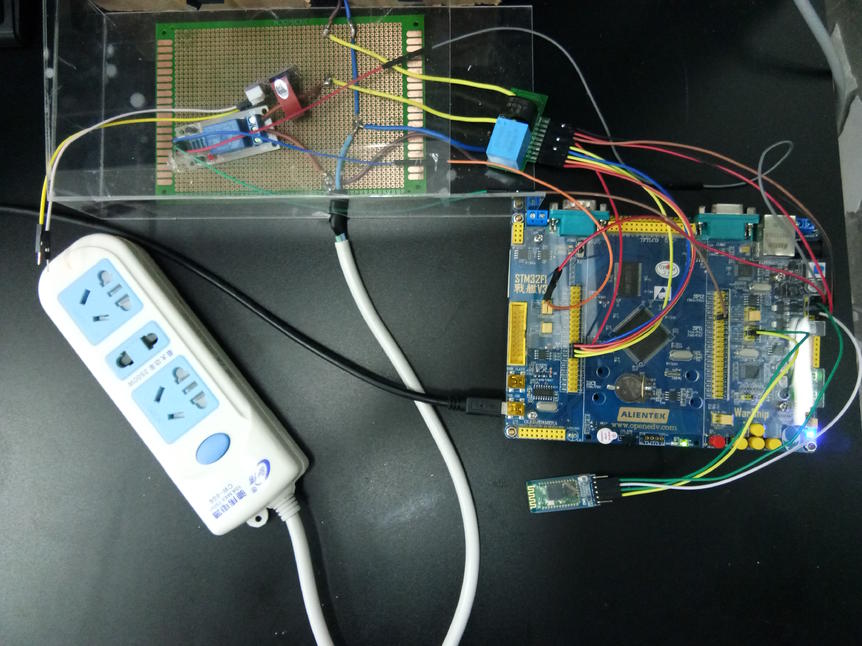

本設計提供完整電路原理圖，源程序，說明文檔和參考文獻。實物照片參考封面。

   在硬件方面，電參數采集部分結合電壓互感器和電流互感器，以專用電能計量芯片CS5463為核心，采集所需電參數，包括電壓、電流、功率、功率因數、溫度等，MCU采用STM32F103ZET6，進行數據的進一步處理、存儲和相關控制功能，其性能強大，功耗低，適合家庭的智能化設備。外圍搭載藍牙模塊向手機發送用電信息。繼電器模塊控制用電線的通斷，實現過載保護及自恢復功能，結合藍牙實現遠程控制智能插座通斷電功能。

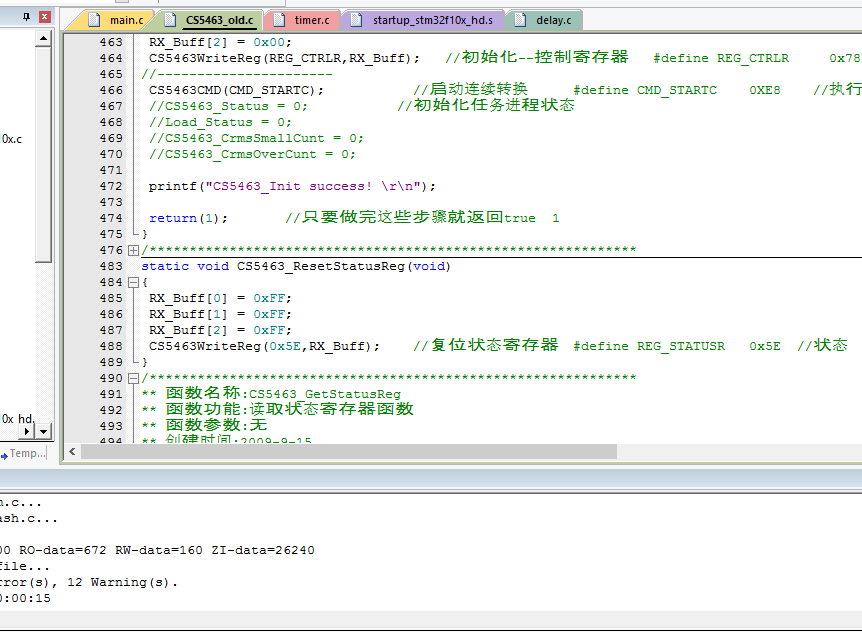

   在軟件設計方面，CS5463驅動程序通過參考數據手冊，配置相關寄存器進行參數讀取，在進行實驗校正后誤差不超過6%。存儲功能利用STM32的FLASH模擬EEPROM，可以存儲7種用電器的有功功率和無功功率，然后將7組數據組合，建立121組數據組合表。本設計本質上是一個模式識別任務，通過方案對比，選擇基于歐式距離的時域識別算法，適合在嵌入式設備上進行快速處理，將采集數據和組合表數據進行相似度計算，遍歷查找最大相似度，識別準確度較高。

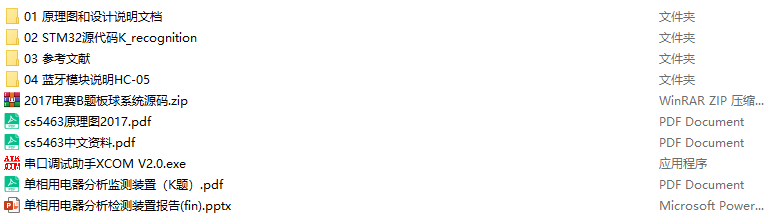

文件列表：
