項目編號：E233

文件大?。?5M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

STM32F103C8T6核心板全部設計資料。2019年給學弟學妹們培訓STM32自己畫的一塊板子，采用三段設計，最上面一段可以直接掰開當核心版使用；中間一段有電源電路、串口電路、SWD口和四個按鍵和四個LED，方便調試；最后一段正面是引腳圖，背面是我們學校logo

程序資料: 里面包括編程所用到的一些文檔及例子程序

電路資料: 里面包括通過AltiumDesigner設計的電路工程以及封裝的集成庫

程序編譯

編譯環境: Keil5

解壓例子程序壓縮包，找到Project目錄中的stm32f103c8t6_projcte.uvprojx即可打開

電路編輯

使用軟件: Altium Designer Release 10

找到STM32F103C8T6_CoreBoard目錄中的STM32F103C8T6_Project.PrjPCB即可打開

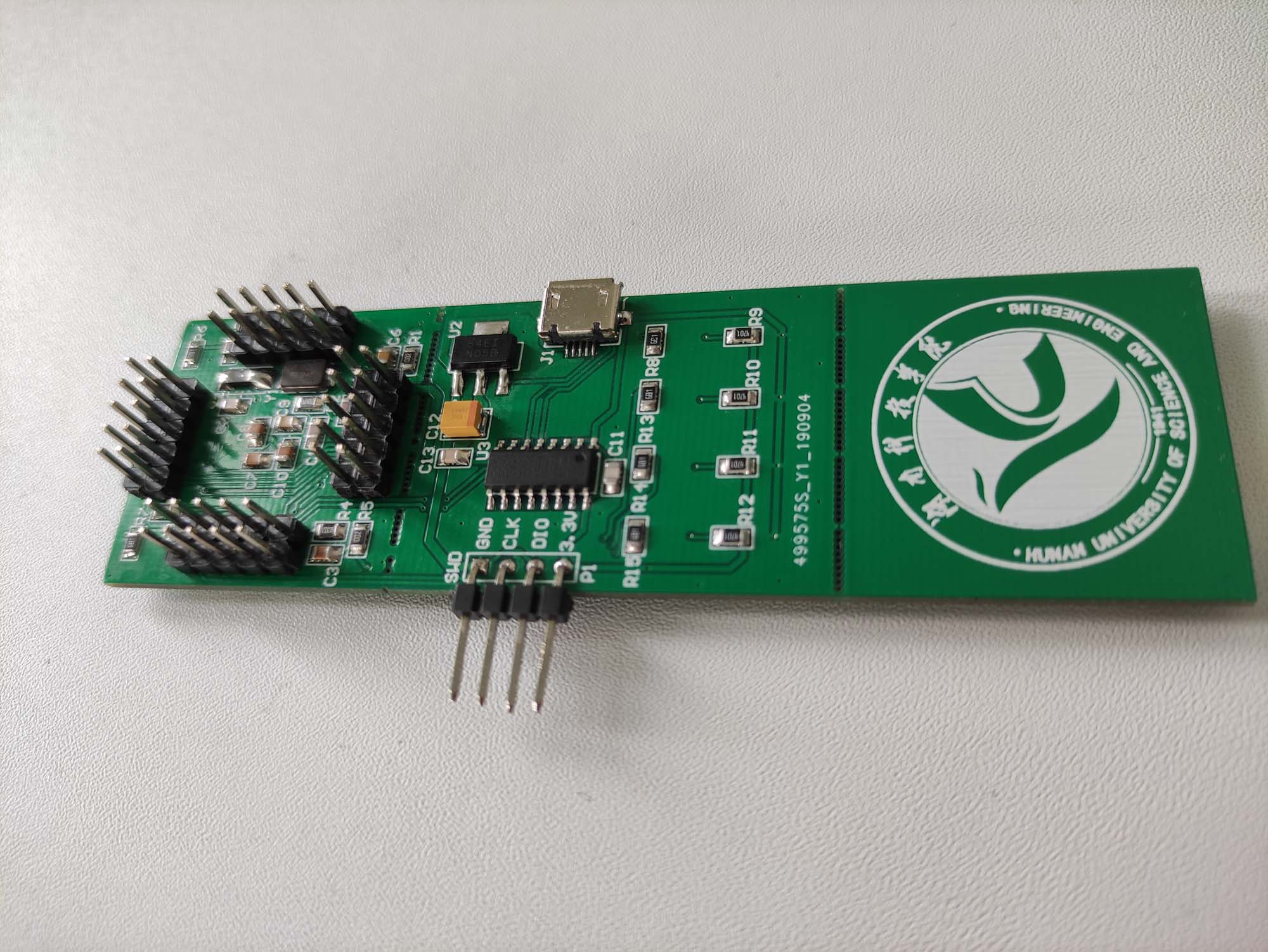

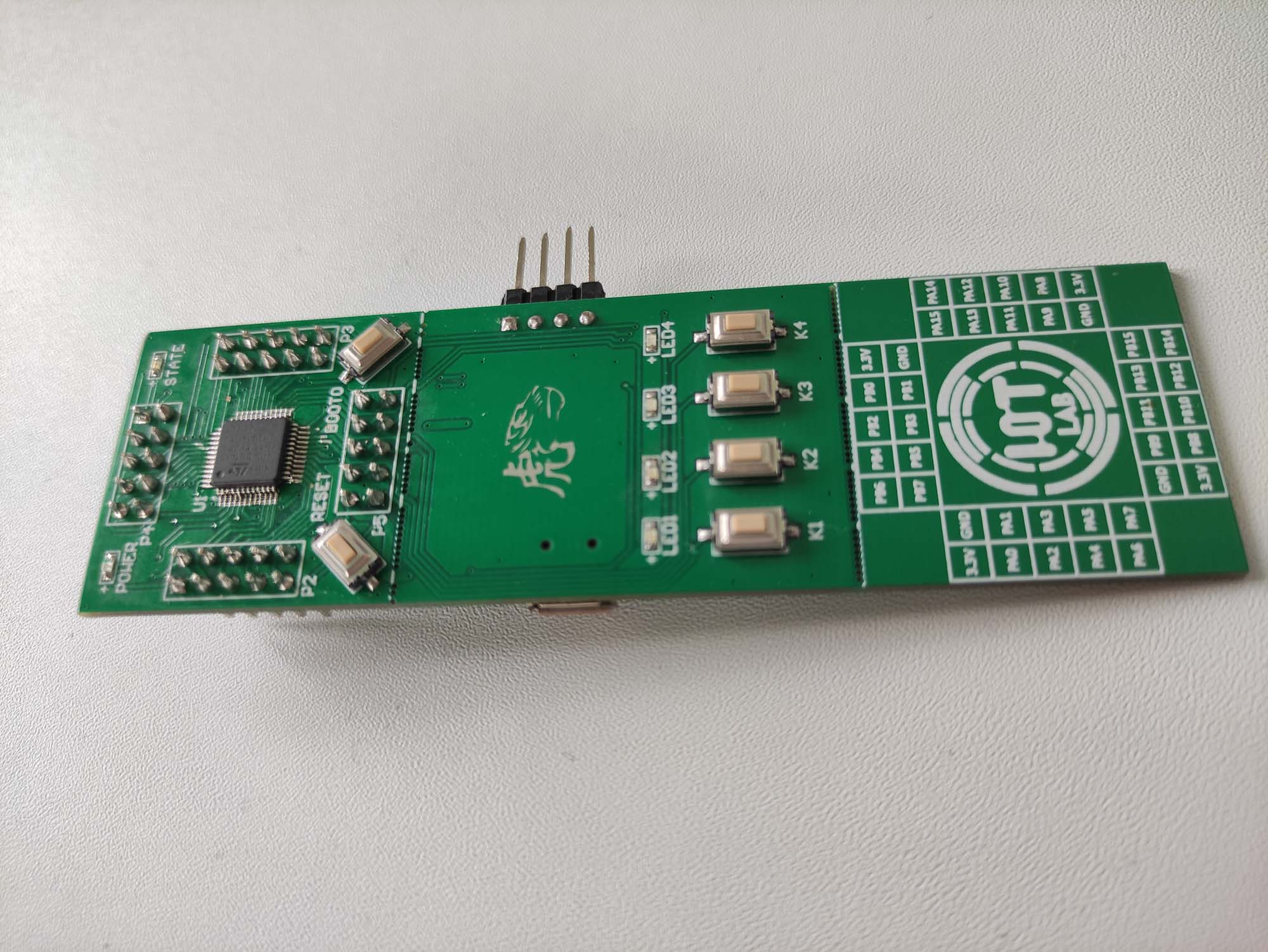

實物圖

文件列表：

目錄│文件列表:

 └ STM32F103C8T6-CoreBoard

    └ STM32F103C8T6-CoreBoard

       ├ 電路資料

       │  ├ AltiumDesigner封裝庫

       │  │  └ CORE_COMPONENT.IntLib

       │  └ STM32F103C8T6_CoreBoard

       │     │ 2019年9月培訓使用.txt

       │     │ Free Documents.OutJob

       │     │ PCB_ADD.PcbDoc

       │     │ STM32F103C8T6_PCB.PcbDoc

       │     │ STM32F103C8T6_PCB.PcbDoc.htm

       │     │ STM32F103C8T6_Project.PrjPCB

       │     │ STM32F103C8T6_Project.PrjPCBStructure

       │     │ STM32F103C8T6_Sheet.pdf

       │     └ STM32F103C8T6_Sheet.SchDoc

       └ 程序資料

          │ PCB引腳.png

          │ PCB最小板引腳.docx

          │ STM32F103C8T6_Sheet.pdf

          │ STM32F10x_StdPeriph_Lib_V3.5.0.zip

          │ STM32新建工程教程.docx

          │ 例子程序.zip

          │ 全局宏.txt

          └ 燒錄教程.docx
