項目編號：E240

文件大小：551K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

EC11 編碼器

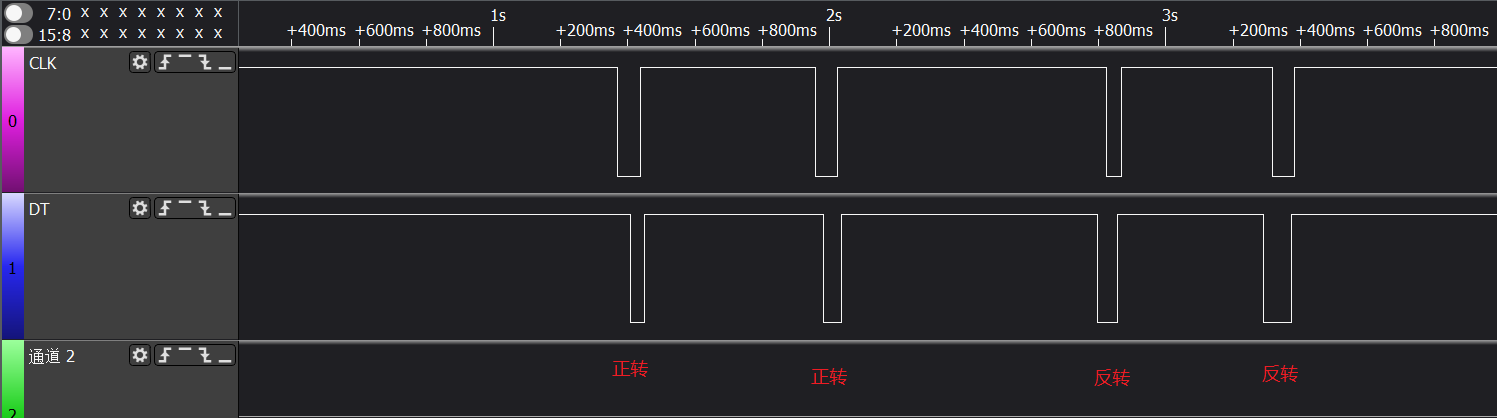

首先來看下 EC11 旋轉編碼器旋轉時的邏輯分析儀波形圖：

通過邏輯分析儀波形圖可以看出，旋轉編碼器正轉（順時針）旋轉時 CLK 先由高變?yōu)榈?，旋轉編碼器反轉（逆時針）旋轉時 Dt 先由高變?yōu)榈?。下面就思考下怎么實現代碼判斷正反轉。

首先配置 CLK 和 DT 為下降沿外部中斷觸發，也就是出現下降沿時觸發中斷；這里我們要判斷正反轉，只需要在 CLK 的中斷回調函數中判斷 DT 的電平高低即可判斷出旋轉的方向，當 CLK 中斷觸發時如果 DT 為高電平則為正轉，如果為低電平則為反轉。

文件列表：

目錄│文件列表:

 └ stm32_-led_-ec11

    │ .mxproject

    │ .stm32ignore

    │ 74HC595D-EC11.ioc

    │ EC11-1.png

    │ Makefile

    │ startup_stm32f410rx.s

    │ STM32F410RBTx_FLASH.ld

    │ STM32Make.make

    ├ .vscode

    │  │ c_cpp_properties.json

    │  │ launch.json

    │  │ settings.json

    │  └ tasks.json

    ├ Core

    │  ├ Inc

    │  │  │ gpio.h

    │  │  │ led74hc595.h

    │  │  │ main.h

    │  │  │ spi.h

    │  │  │ stm32f4xx_hal_conf.h

    │  │  │ stm32f4xx_it.h

    │  │  └ usart.h

    │  └ Src

    │     │ gpio.c

    │     │ led74hc595.c

    │     │ main.c

    │     │ spi.c

    │     │ stm32f4xx_hal_msp.c

    │     │ stm32f4xx_it.c

    │     │ system_stm32f4xx.c

    │     └ usart.c

    └ Drivers

       ├ CMSIS

       │  ├ Device

       │  │  └ ST

       │  │     └ STM32F4xx

       │  │        └ Include

       │  │           │ stm32f410rx.h

       │  │           │ stm32f4xx.h

       │  │           └ system_stm32f4xx.h

       │  └ Include

       │     │ cmsis_armcc.h

       │     │ cmsis_armclang.h

       │     │ cmsis_compiler.h

       │     │ cmsis_gcc.h

       │     │ cmsis_iccarm.h

       │     │ cmsis_version.h

       │     │ core_armv8mbl.h

       │     │ core_armv8mml.h

       │     │ core_cm0.h

       │     │ core_cm0plus.h

       │     │ core_cm1.h

       │     │ core_cm23.h

       │     │ core_cm3.h

       │     │ core_cm33.h

       │     │ core_cm4.h

       │     │ core_cm7.h

       │     │ core_sc000.h

       │     │ core_sc300.h

       │     │ mpu_armv7.h

       │     │ mpu_armv8.h

       │     └ tz_context.h

       └ STM32F4xx_HAL_Driver

          ├ Inc

          │  │ stm32f4xx_hal.h

          │  │ stm32f4xx_hal_cortex.h

          │  │ stm32f4xx_hal_def.h

          │  │ stm32f4xx_hal_dma.h

          │  │ stm32f4xx_hal_dma_ex.h

          │  │ stm32f4xx_hal_exti.h

          │  │ stm32f4xx_hal_flash.h

          │  │ stm32f4xx_hal_flash_ex.h

          │  │ stm32f4xx_hal_flash_ramfunc.h

          │  │ stm32f4xx_hal_gpio.h

          │  │ stm32f4xx_hal_gpio_ex.h

          │  │ stm32f4xx_hal_pwr.h

          │  │ stm32f4xx_hal_pwr_ex.h

          │  │ stm32f4xx_hal_rcc.h

          │  │ stm32f4xx_hal_rcc_ex.h

          │  │ stm32f4xx_hal_spi.h

          │  │ stm32f4xx_hal_tim.h

          │  │ stm32f4xx_hal_tim_ex.h

          │  │ stm32f4xx_hal_uart.h

          │  └ Legacy

          │     └ stm32_hal_legacy.h

          └ Src

             │ stm32f4xx_hal.c

             │ stm32f4xx_hal_cortex.c

             │ stm32f4xx_hal_dma.c

             │ stm32f4xx_hal_dma_ex.c

             │ stm32f4xx_hal_exti.c

             │ stm32f4xx_hal_flash.c

             │ stm32f4xx_hal_flash_ex.c

             │ stm32f4xx_hal_flash_ramfunc.c

             │ stm32f4xx_hal_gpio.c

             │ stm32f4xx_hal_pwr.c

             │ stm32f4xx_hal_pwr_ex.c

             │ stm32f4xx_hal_rcc.c

             │ stm32f4xx_hal_rcc_ex.c

             │ stm32f4xx_hal_spi.c

             │ stm32f4xx_hal_tim.c

             │ stm32f4xx_hal_tim_ex.c

             └ stm32f4xx_hal_uart.c
