項目編號：E290
文件大?。?M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
項目基于正點原子STM32F4探索者開發板和LabVIEW開發的上位機軟件進行Modbus協議通信;
項目采用TCP/IP通信方式，移植freeModbus協議到STM32，利用LabVIEW Modbus庫;
編寫配套上位機讀取開發板按鍵、AD值，并可通過上位機設置開發板LED、DAC狀態。
線 圈 ：led控制
離散輸入 ：按鍵讀取
保持寄存器：ADC讀取
輸入寄存器：DAC設置

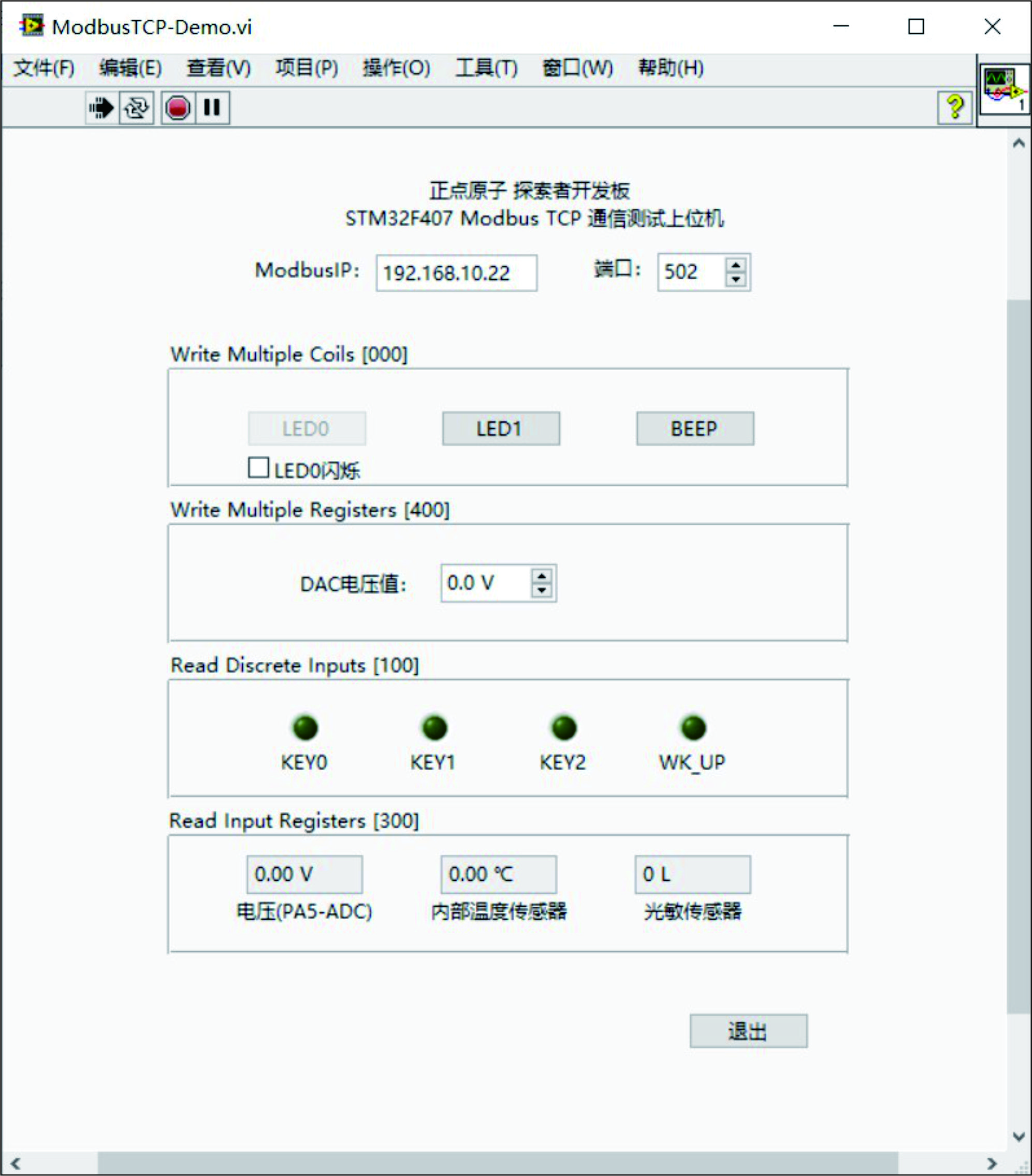

1.上位機由LabVIEW 2013編寫，請使用高于2013的版本打開，并將ni modbus 庫解壓到指定路徑，詳見release;
2.ModbusPoll調試工具見release；
1.下位機采用正點原子探索者stm32f4開發板實現；
1.開發板與運行上位機的PC需要連入同一局域網；
2.編譯代碼前需要修改靜態IP參數，需與您的局域網網段一致；
3.開發板需要插入LCD顯示屏；
4.PC需要安裝高于LabVIEW2013的開發環境，并將NI Modbus庫解壓到對應文件夾；
5.運行LabVIEW上位機前，填入開發板的靜態IP；
6.不熟悉LabVIEW的同學可以使用ModbusPoll調試工具進行學習。
