項目編號：E326

文件大?。?2M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

stm32在線升級程序，bootloader程序通過仿真器燒錄到flash中stm32在線升級程序;

bootloader程序通過仿真器燒錄到flash中,從uart1中接收命令和app的bin升級。

測試

在stm32RBT6 flash:128KB ram:20KB上測試使用，其他型號請自行修改bootloader.ioc.

流程說明：

graph TB

    A1((stm32上電)) -->  B0{等待bootcmd命令}

    B0 --> |接收到cmd命令| D1[進入bootcmd模式]

    B0 --> |3S內沒有收到cmd命令| B1{校驗app代碼crc通過?}

    B1 --> |Y| C1[運行app程序]

    B1 --> |N| C2[進入升級流程]

    C2 --> D1

    D1 --> |FE A5 01| E1[建立連接]

    D1 --> |FE A5 02| E2[擦除FLASH]

    D1 --> |FE A5 04| E4[開始寫入flash]

    D1 --> |FE A5 05| E5[寫入crc]

    D1 --> |FE A5 F2| E6[單片機重啟]

    D1 --> |FE A5 F3| E7[強制跳轉到app]

    D1 --> |FE A5 F4| E8[升級測試]

    E1--> F1[ret: FE A5 01 03 FF 03 00 01]

    E2--> F2[延時1s]

    E4--> F4[連續寫入,每次寫入小于256字節,間隔10ms]

    F4 --> |FE A5 F1| G1[結束編程]

內存分配：

use start addr end addr size

total 0x08000000 0x0801FFFF 0x00020000

bootloader 0x08000000 0x08003FFF 0x00004000

app 0x08004000 0x08013FFF 0x00010000

free 0x08014000 0x0801FBFE 0x0000BBFE

Private data 0x801F000 0x0801FFFF 0x00001000

演示

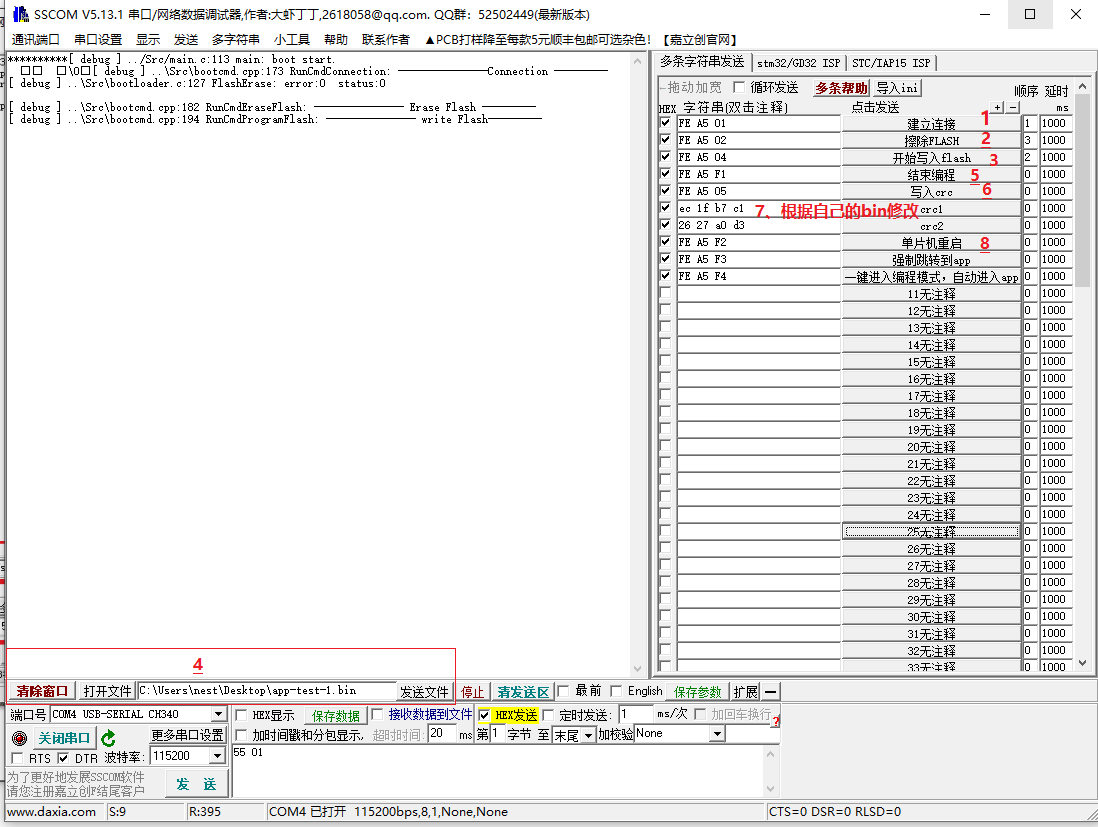

如下圖：1、打開串口，給已經燒入bootloader的單片機上電且復位。

       2、按照圖中1-7順序執行。

       3、注意第四步，加載app測試程序的bin文件，在發送設置中設置每發送256字節延遲100ms，發送文件。

       4、重啟后單片機三秒后執行app程序，如果沒有跳轉到app，請檢查crc。

測試

在/test/目錄下由兩個bin文件可以測試使用，通過bootloader更新bin后在串口會看到不同的打印效果。
