論文《多旋翼飛行器振動機理分析和減振設計》涉及的硬件、單片機程序、實驗數據、數據處理程序、濾波器程序、3D模型和模態云圖等

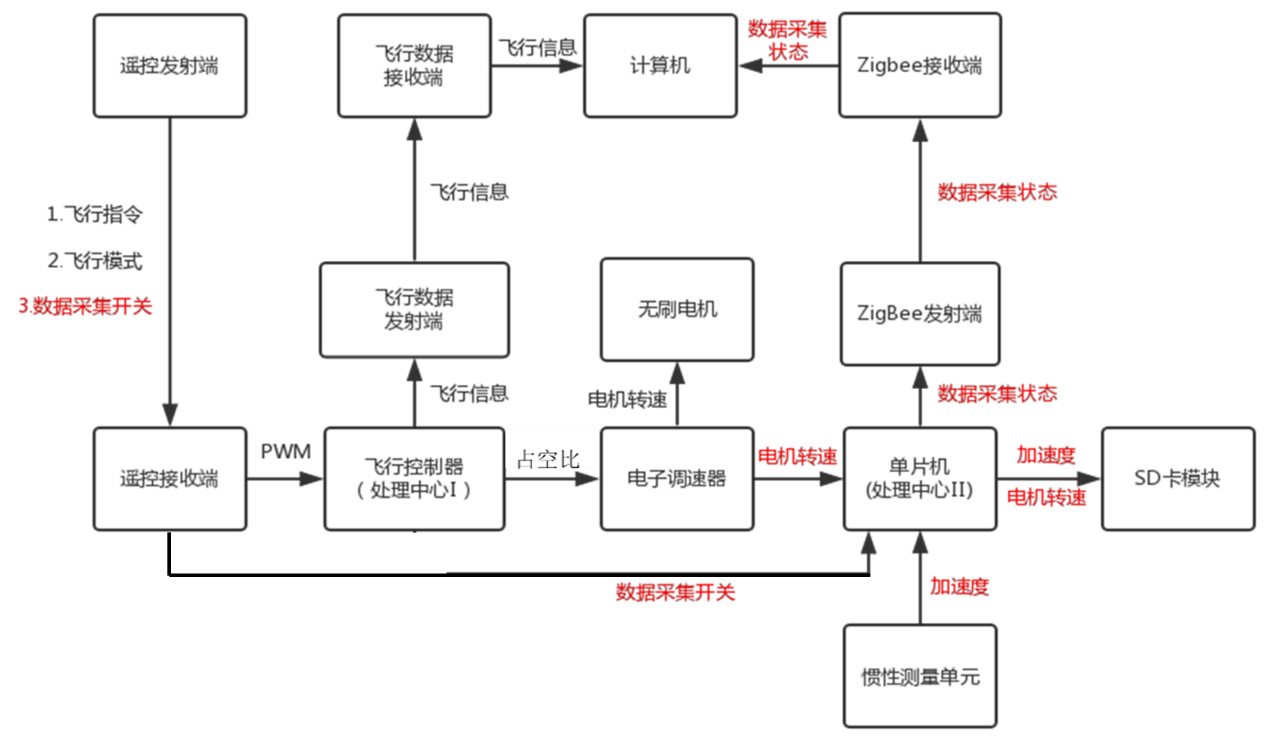

硬件通信架構

軟件架構

• Arduino: data_collecting.ino

• 處理遙控接收機的PWM數據（數據采集開關）

• 采集MPU6050數據

• 采集測速儀數據

• 將數據寫入SD卡

• 串口輸出數據采集狀態

• Matlab:
  使用Matlab R2019a完成數據處理

• bandstop.fda

• notch1.fda

• notch2.fda

• 讀取數據

• 重采樣

• 分析振動強度

• 分析轉速穩定性

• 繪制頻譜

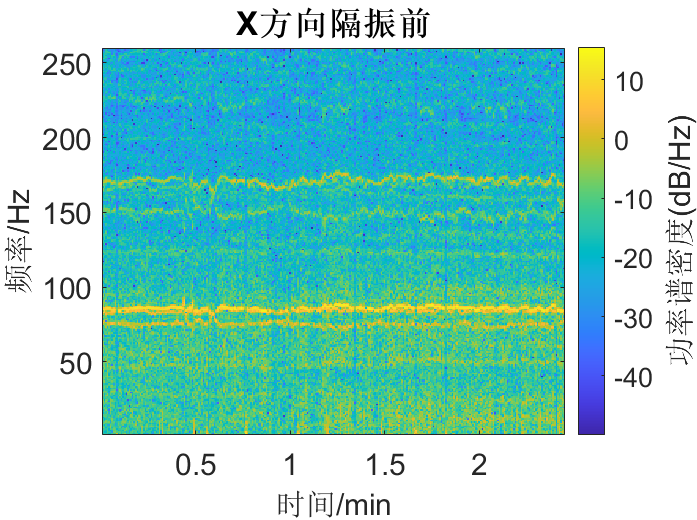

• 繪制時頻圖

1. 原始數據

2. data_processing.mlx

3. 帶阻濾波器文件和陷波器文件

硬件清單

• DJI F450四旋翼無人機

• APM飛行器控制器

• Arduino Mega 2560單片機

• MPU6050慣性測量單元

• 無刷電調測速儀

• 無線透明傳輸模塊

• SD卡及SD卡模塊

無人機SolidWorks 3D模型

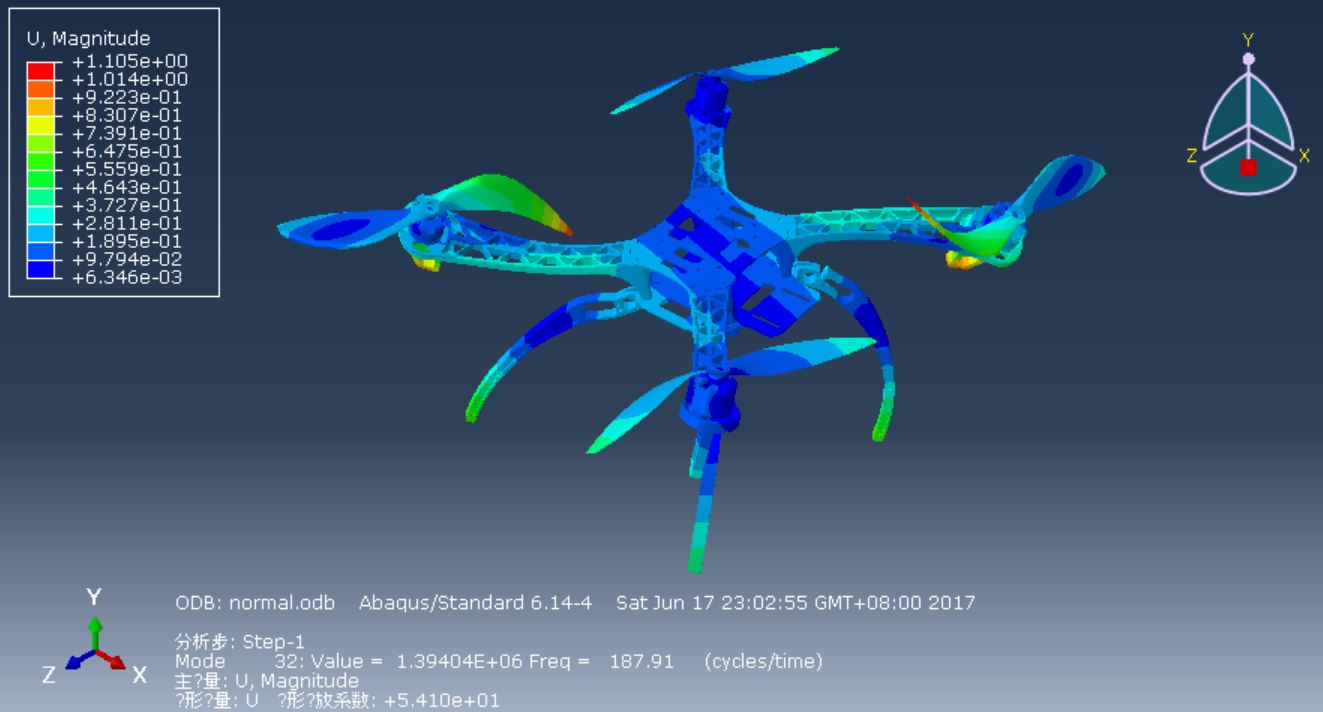

模態云圖（1~50階）

目錄│文件列表:

 └ Multicopter-Vibration-Attenuation

    │ 多旋翼飛行器振動機理分析和減振設計.pdf

    ├ 3D模型

    │  │ 30A ESCIRAN.SLDPRT

    │  │ AssemIRAN.SLDASM

    │  │ DJI arm - BLACK.STL

    │  │ DJI armIRAN - BLACK.SLDPRT

    │  │ DJI armIRAN - RED.SLDPRT

    │  │ DJI armIRAN - WHITE.SLDPRT

    │  │ F450 chasisIRAN.SLDPRT

    │  │ F450 Top PlateIRAN.SLDPRT

    │  │ fcNaza-GPS.SLDPRT

    │  │ fcNaza-MC.SLDPRT

    │  │ fcNaza-PSU.SLDPRT

    │  │ standIRAN.SLDPRT

    │  ├ tatu

    │  │  │ TATTU 1800mah 4s.SLDASM

    │  │  └ 123

    │  │     │ FUNDA.SLDPRT

    │  │     │ JST XHP-4.sldprt

    │  │     │ LOGO.bmp

    │  │     │ LOGO.SLDPRT

    │  │     │ NUCLEO.SLDPRT

    │  │     └ XT60 Buchse.SLDPRT

    │  └ tiger-motor-mt2208-18-kv1100.snapshot.2

    │     │ 9x4.7V3.SLDPRT

    │     │ prop.SLDPRT

    │     └ MT2208-18 KV1100

    │        │ MT2208-18 Prop Adapter.SLDASM

    │        │ MT2208-18 spinner.SLDPRT

    │        │ MT2208-18.SLDASM

    │        │ MT2208-18.SLDPRT

    │        │ Prop Adapter MT2208-18.SLDPRT

    │        │ Prop Adapter Nut MT2208-18.SLDPRT

    │        └ Prop Adapter Washer MT2208-18.SLDPRT

    ├ code

    │  │ architecture1.png

    │  │ architecture2.png

    │  │ architecture3.png

    │  │ Spectrogram.png

    │  ├ arduino

    │  │  └ data_collecting.ino

    │  └ matlab

    │     │ arm1.txt

    │     │ arm2.txt

    │     │ arm3.txt

    │     │ arm4.txt

    │     │ arm5.txt

    │     │ bandstop.fda

    │     │ board1.txt

    │     │ board2.txt

    │     │ data_processing.mlx

    │     │ filter.mat

    │     │ notch1.fda

    │     └ notch2.fda

    └ 模態云圖

       │ 1.JPG

       │ 10.JPG

       │ 11.JPG

       │ 12.JPG

       │ 13.JPG

       │ 14.JPG

       │ 15.JPG

       │ 16.JPG

       │ 17.JPG

       │ 18.JPG

       │ 19.JPG

       │ 2.JPG

       │ 20.JPG

       │ 21.JPG

       │ 22.JPG

       │ 23.JPG

       │ 24.JPG

       │ 25.JPG

       │ 26.JPG

       │ 27.JPG

       │ 28.JPG

       │ 29.JPG

       │ 3.JPG

       │ 30.JPG

       │ 31.JPG

       │ 32.JPG

       │ 33.JPG

       │ 34.JPG

       │ 35.JPG

       │ 36.JPG

       │ 37.JPG

       │ 38.JPG

       │ 39.JPG

       │ 4.JPG

       │ 40.JPG

       │ 41.JPG

       │ 42.JPG

       │ 43.JPG

       │ 44.JPG

       │ 45.JPG

       │ 46.JPG

       │ 47.JPG

       │ 48.JPG

       │ 49.JPG

       │ 5.JPG

       │ 50.JPG

       │ 6.JPG

       │ 7.JPG

       │ 8.JPG

       │ 9.JPG

       └ 模態云圖.pdf
