項目編號：E366

文件大?。?86K

源碼說明：帶中文注釋

開發環境：Python

簡要概述：

樹莓派485接口抄表（電表）

（1）項目背景：
有的小區（農村地區）建設大樓后，供電公司不肯一個套房一個電表，只提供了兩個公共的三相表，再自己去分表。因此，有必要制作一套遠程抄表的方法解決抄表、算電費的問題。

（2）實現功能：
1.遠程抄表（有功電量），并存入數據庫。開程序后自動啟動抄表一次。
2.自動發送微博。
3.自動發送郵件并抄送數據庫文件為附件。

（3）使用條件：
1.電網專用的電表（含485模塊），可遠程抄表的電表。（既可以直接接入485總線，或者購買載波模塊省去接信號線的麻煩）;
2.樹莓派（raspberry 系統）;
3.USB轉485模塊;
4.3.5寸顯示屏;

（4）使用方法：
1.在win.py文件中114行輸入微博賬號和密碼;
2.mail.py文件中輸入發件人的賬號和密碼，以及收件人的郵箱賬號;
3.win.py第26行說明了，該程序只能打包之后使用;
4.打包方法：下載所有文件之后，用cmd進入文件夾，然后使用指令：
pyinstaller -F -w win.spec進行打包;
5.打包之后，會生成一個dist文件夾，里面的win文件就可以直接運行了。

ps：注意我用的是USB轉485串口，因此wattmeter.py文件的第13行用的是'/dev/ttyUSB0'

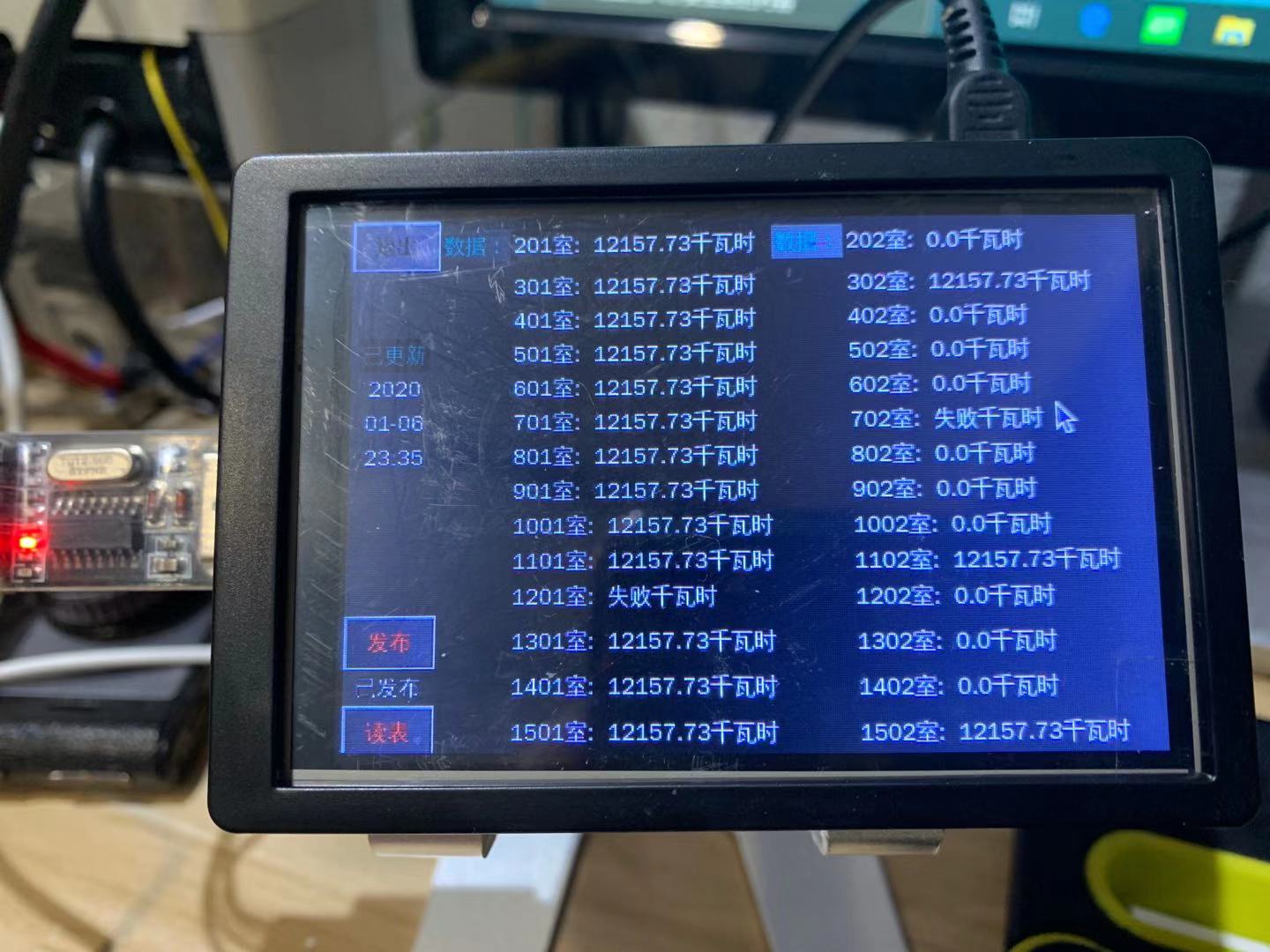

（5）成品效果圖：

另外，樹莓派安裝CH340芯片的USB模塊方法如下：
樹莓派安裝CH340驅動（USB轉串口）

1. 為何有此需求
   原本樹莓派3B+帶有兩個串口，一個硬件串口，一個mini串口。硬件串口默認給了藍牙使用，mini串口使用的是CPU的時鐘（CPU頻率變化不穩定）。因此，藍牙與硬件串口不可兼得。
   我的3B+用一塊3.5寸屏幕插在排針上面，導致排針要另外接線非常麻煩。因此，考慮從USB接口再接一個串口使用。

2. 驅動下載官方網址（linux版本）
   http://www.wch.cn/download/CH341SER_LINUX_ZIP.html
   下載下來是三個文件，分別是：ch34x.c、Makefile、readme.txt。通過源碼安裝步驟為：
   （1）進入該文件夾；
   （2）make；
   （3）make load

3. 遇到問題
   （1）make步驟報錯：/lib/modules/4.19.75-v7+/build: 沒有那個文件或目錄。 停止。 這個時候，是linux-headers的問題。處理辦法：
   sudo apt-get install linux-headers
   ls /usr/src 查看linux-headrs的版本
   cd /lib/modules/4.19.75-v7+ 進入文件夾（上面報錯的文件夾）
   sudo ln -s /usr/src/linux-headers-4.19.66-v7+ build 形成鏈接即可
   （2）報錯：unknown type name ‘wait_queue_t’。打開ch34x.c查看源碼，發現實際上wait_queue_t wait 并沒有用，直接注釋掉。
   （3）報錯：implicit declaration of function ‘signal_pending’。這個錯誤是因為沒有包含一個頭文件signal.h。
   在文件包含頭文件的地方加入 #include <linux/sched/signal.h>。

4. 以上問題解決之后，進入源碼文件夾依次執行（1）make；（2）make load即可安裝成功。

5. 如何查看是否安裝成功。
   dmesg | grep ttyS* 執行該命令，即可查看擁有幾個串口。能夠看到：
   [ 2.025631] console [ttyS0] enabled
   [ 7.836397] usb 1-1.2: ch341-uart converter now attached to ttyUSB0
   成功??！

目錄│文件列表:

 └ WattMeter

    │ 20200114164530.jpg

    │ 20200114164538.jpg

    │ config.py

    │ mail.py

    │ quit.png

    │ wattmeter.py

    │ weibo.py

    │ win.py

    └ win.spec
