項目編號：E1378

文件大?。?8M

源碼說明：帶中文注釋

開發環境：Verilog

簡要概述：

摘要: 利用現場可編程門陣列( FPGA) 可重構性, 設計了基于 FPGA 的一種數字頻譜分析儀, 介紹了該頻譜分析儀 的硬件系統結構組成及工作原理, 并給出了基于該頻譜分析儀的核心信號處理離散傅立葉變換( DFT) 算法和 FP
GA 實現. 該頻譜分析儀結構靈活, 運行穩定可靠, 實驗結果表明該數字頻譜分析儀能滿足 0
30 M Hz 頻段范圍內 實時頻譜分析應用的需要.

系統測試 在 FPGA 內部給定一組 1024 點正弦波形值, 對已知 的波 形進行 DFT 變 換, 對比 T ektronix TDS1002 型數字示波器的 FFT 分析功能所分析的 頻譜特性, 在輸入信號分別為調幅信號( 有效值 20 ? 5 mV, 調制度 30% , 調制信號頻率為 20 kHz) 和 調頻信號( 有效值 20 ? 5 mV , 調頻波頻偏為 20 kHz, 調制信號頻率為 1 kH z) 、在 10 kHz

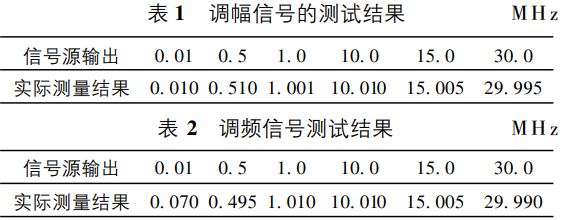

30 M Hz 范圍內測試信號中心頻率, 對正弦信號、方波信號、 三角波信號、噪聲信號分別加入頻譜分析儀進行測 試, 結果顯示頻譜圖形與數字示波器的頻譜圖基本 相符合. 測試結果見表 1、2

本頻譜分析儀最終實現了對各種周期和非周期 的帶限信號進行頻譜分析; 頻譜范圍為 0
30 M Hz, 頻譜分辨率為所選采樣頻率的 1/ 1024, 測量周期信 號的頻率, 并以其 1 024 對自身信號采樣, 可掉電存 儲 8 路數據的頻譜圖.

目錄│文件列表:

 └ 基于FPGA的數字頻譜分析儀和發生器（電路+源碼）

    ├ AD和DA部分電路PCB源文件（沒有原理圖）

    │  └ PCB.DDB

    ├ 教程

    │  └ 多相濾波的數字相干檢波原理及FPGA實現.doc

    ├ 程序

    │  └ FIR 500JIE.zip

    └ 資料

       └ 基于FPGA的數字頻譜分析儀的設計與研究.pdf
