項目編號：E8

文件大?。?.57M

源碼說明：帶中文注釋

開發環境：Verilog

簡要概述：

一、設計目的

設計一個主副干道十字路口的交通信號燈控制電路，控制指示主副兩條交叉道路上的車輛通行。

二、系統功能和要求

1. 設東西方向?yàn)橹鞲傻?，南北方向?yàn)楦备傻?。東西主干道通行方向通時間設定為 45 秒，南北副干 道通行方向時間為 30 秒；

2. 在兩個方向上各設一組紅黃綠燈，分別用紅、黃、綠發光二極管模擬信號燈；

3. 每次由綠燈變?yōu)榧t燈時，應有 5 秒黃燈亮作為過渡；黃燈亮?xí)r，要求每秒鐘閃亮一次；

4. 要求黃燈先亮 5 秒，才能變換運行車道；

5. 每個方向各設置一組數碼管，以倒計時的方式顯示允許通行或禁止通行時間；

6. 每個方向各設置一組數碼管，以倒計時的方式顯示允許通行或禁止通行時間；

7. 如果發生緊急事件，可以手動控制四個方向紅燈全亮。

三、系統設計方案

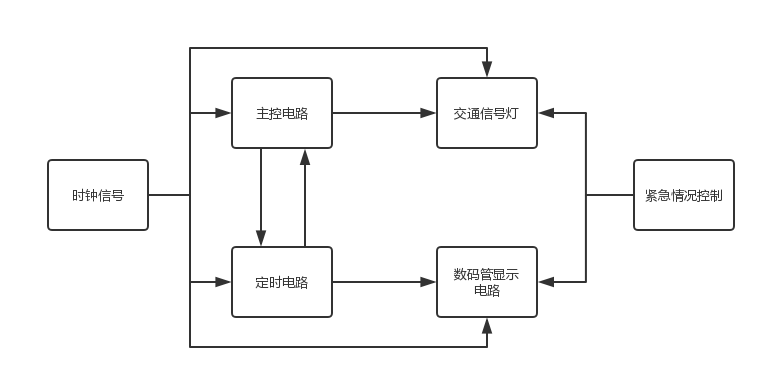

整個交通控制燈電路主要由主控電路、定時電路、時鐘信號、顯示電路及各模塊之間的緩沖電路等部分組成。

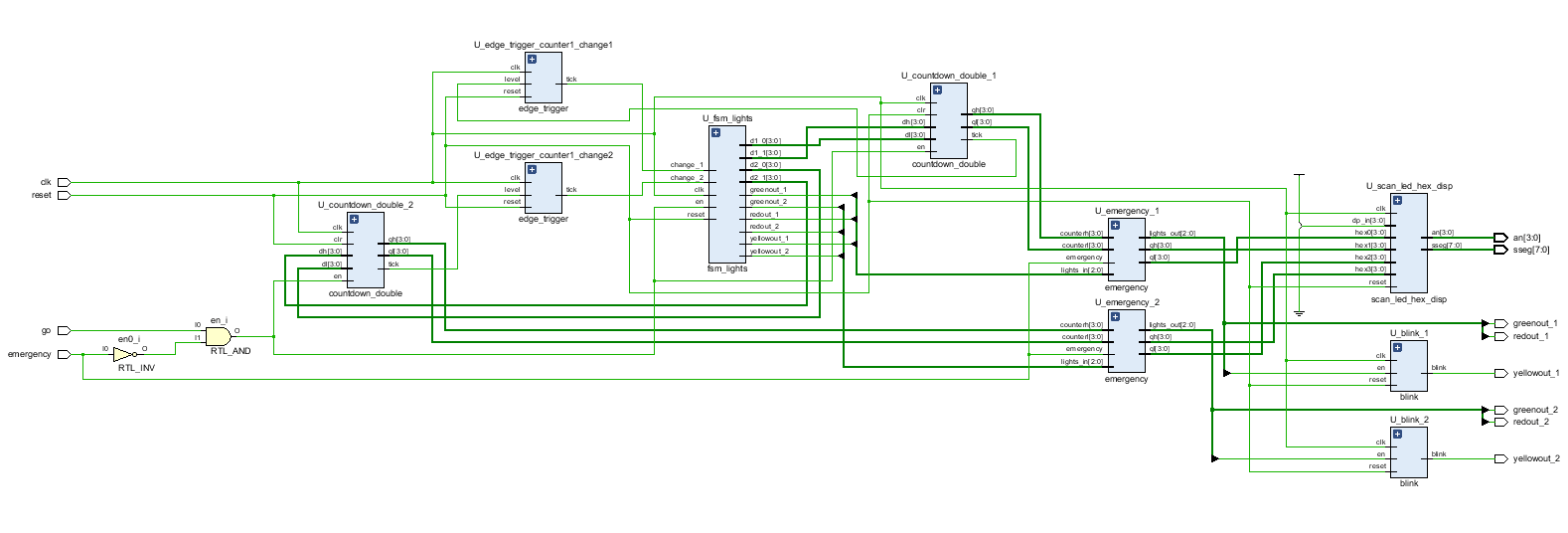

整體電路：

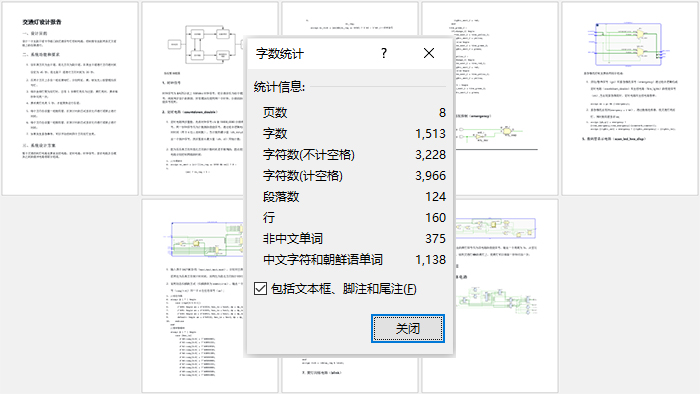

設計報告：
