項目編號：E316

文件大?。?4M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述

這個版本的PCB是根據一款市售的通用殼體設計的，也就是有“外殼”
本來這個版本的示波器是使用PSP的液晶屏，試驗下來發現功耗要比現在所使用的這款3.5寸的大，其實這個屏的分辨率要略高于PSP的480*272，現實更加細膩，只是沒有4.3寸的屏看起來爽。

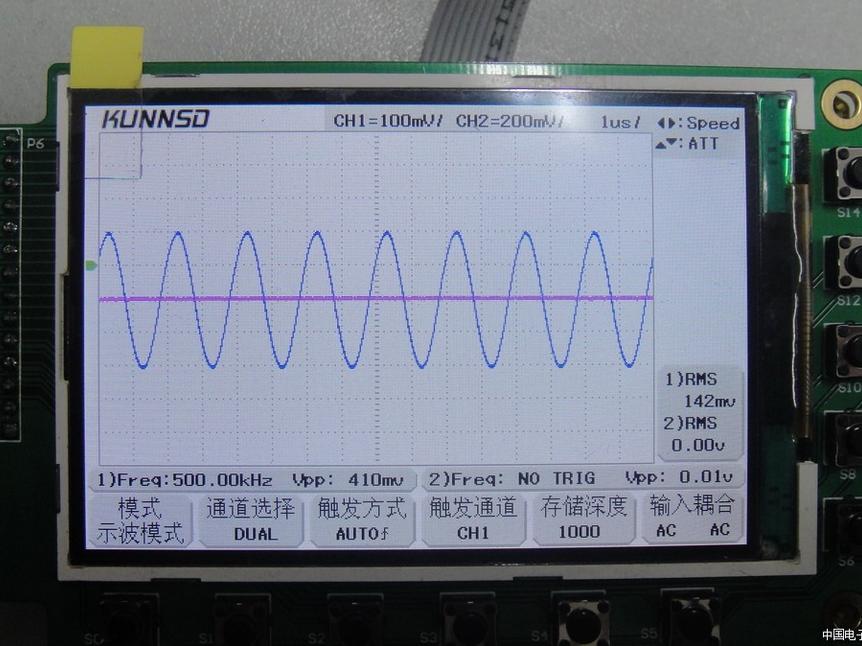

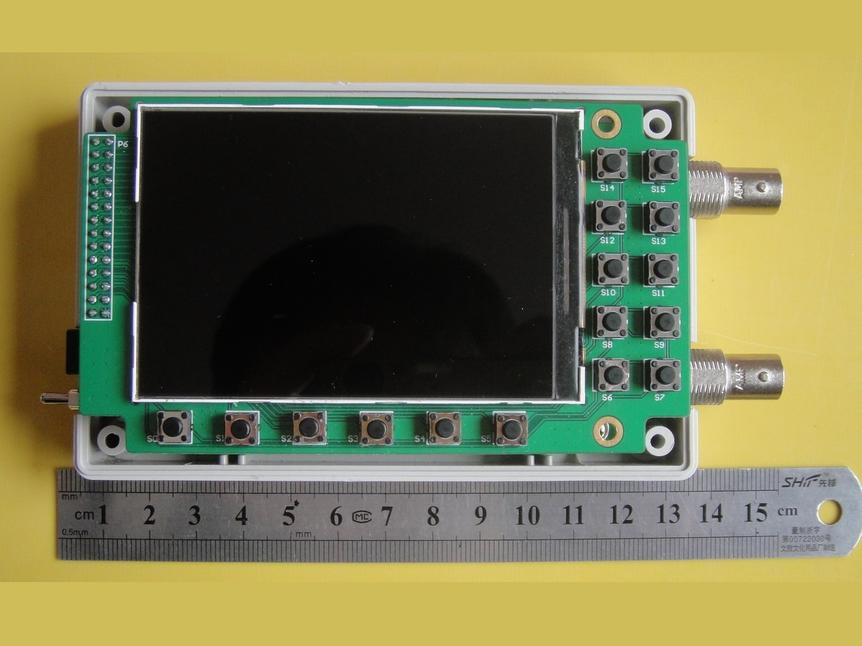

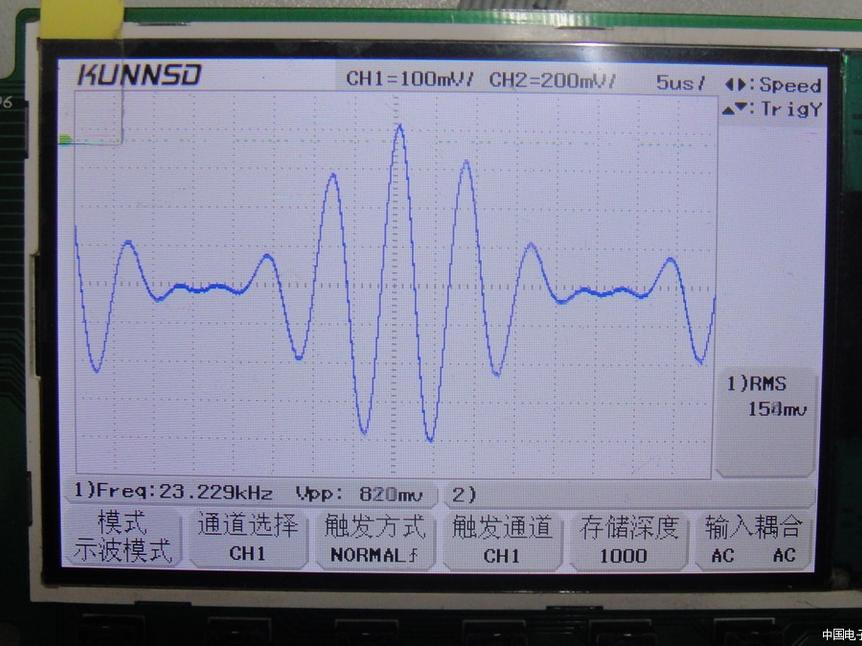

FPGA雙通示波器作品實物圖展示：

FPGA雙通示波器性能參數：

• 通道數：2通道

• 模擬帶寬：30MHz

• 采樣率：雙通道，每125Msps

• 垂直精度：8bit

• 存儲深度：每通道不小于8KB

• 電壓靈敏度：10mv/div~5v/div（1:1探頭）

• 掃速范圍：100ns/div~5s/div

• FFT功能：1024點FFT

• X-Y功能

• 觸發方式：單次、正常、自動，觸發電壓可調并帶有超前觸發功能

• 480*320/3.5寸高分辨率液晶顯示器。

• 工作電壓：6.2V~9V，推薦使用8V穩壓電源

• 最大電流消耗：350mA（8V），因為數字部分使用DC/DC穩壓電路，所以電流消耗與供電電壓有一定關系。

按鍵功能：

1. s0:模式選擇（選擇示波器和FFT）

2. s1:通道選擇（分別為：通道1,通道2,雙通道和X-Y模式即李莎育圖）

3. s2:觸發方式選擇（分別為：自動上升沿，自動下降沿，正常上升沿，正常下降沿）

4. s3:觸發通道選擇（觸發通道在單通道時默認為當前通道，不能選擇，只有在雙通道和X-Y模式下可選）

5. s4:存儲深度選擇（分別為：1000點，2000點，4000點，8000點每通道選擇）注：在低掃速下使用地存儲深度可以獲得較好的實時性

6. s5:輸入耦合選擇（分別為交流耦合AC和直流耦合DC兩種方式）

7. s6:上下鍵功能選擇（設置上下鍵的功能，分別為靈敏度ATT、基線位置Level、觸發電平TrigY）

8.    注：s12和s10為1通道的上下鍵，s13和s11為2通道的上下鍵

9. s7:左右鍵功能選擇（設置左右鍵的功能，分別為掃速控制Speed和觸發水平位置設置TrigX）注：s14和s15為左右鍵

10. s8:單次觸發（單次觸發功能，只有觸發模式為正常情況下可以用，自動模式下不可用）

11. s9:運行停止鍵

目錄│文件列表:

 └ 示波器

    │ 雙通道示波器FPGA工程包.rar

    │ 雙通道示波器PCB文件.pdf

    └ 雙通道示波器原理圖文件.pdf
