項目編號：E710

文件大小：1.3M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

本設計采用51系列單片機，驅動8個共陽極LED數碼管分別為 2個A組得分，2個B組得分,4個倒計時時間。
并采用2個按鍵開關作為設定、啟動/暫停調整，且有報警輸出功能。上電后時間顯示位先顯示BPTE,A、B組得分不顯示，然后時間位顯示默認20分鐘00秒，A/B得分都為00。按啟動/暫停則可開啟或停止倒計時，按設定鍵如果正在倒計時功能狀態則先停止計時，然后10分鐘位閃爍此時按啟動/暫停鍵則可將該位進行0~9設值，再按設定鍵則移向分鐘位閃爍，此時按啟動/暫停鍵則可將該位進行0~9設值，再按設定鍵則移向10秒位閃爍，此時按啟動/暫停鍵則可將該位進行0~5設值，再按設定鍵則移向秒位閃爍，此時按啟動/暫停鍵則可將該位進行0~9設值。
1:在閃爍時如果10內沒有按鍵按下則自動退出設時狀態。
2:倒計到00:00時輸出約1秒鐘鳴笛。
3:得分最大為99分最小為00分。
4:紅外發射、接收管PH303、PH302分別作為A、B組的進球得分傳感器，制作時將A組的傳感器安裝在B組球門合適位置，將B組的傳感器安裝在A組球門合適位置。見圖
壓縮包內包含：原理圖，PCB，PROTEUS仿真，HEX文件

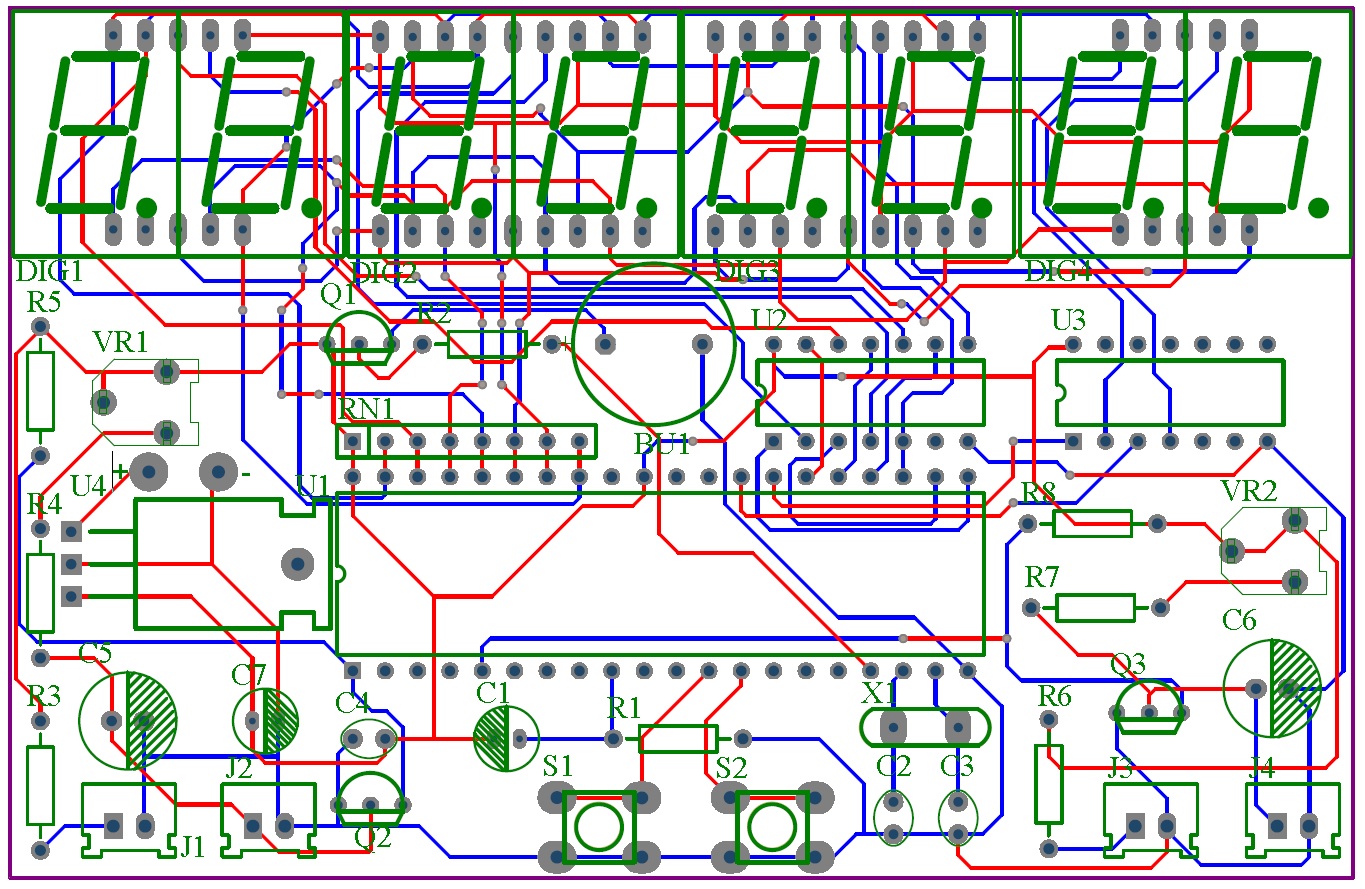

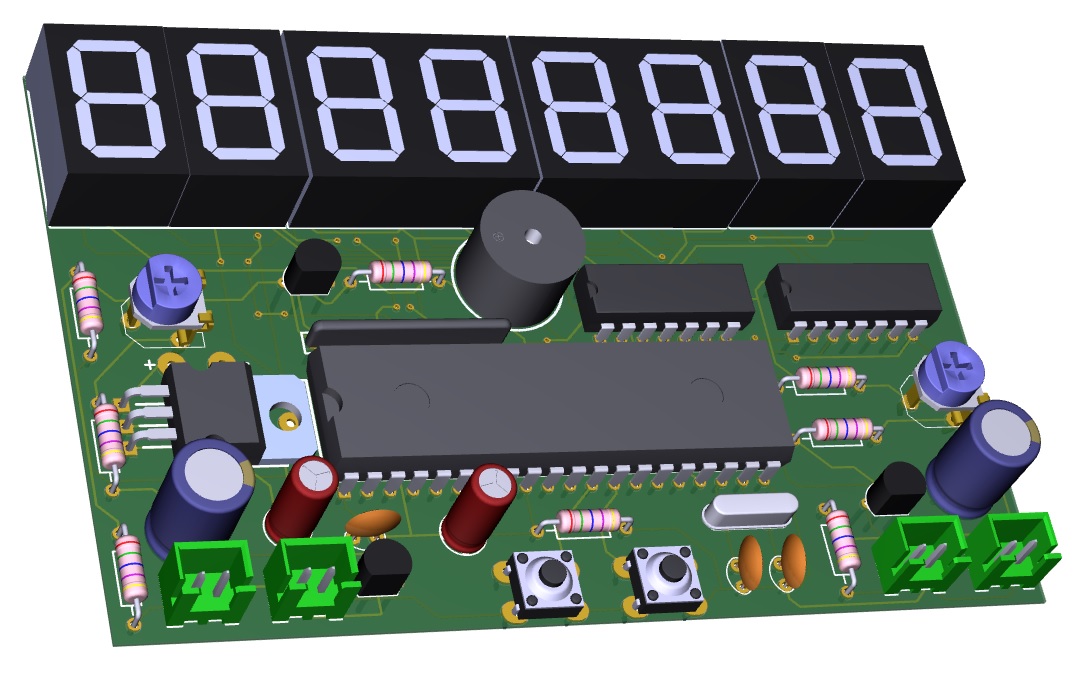

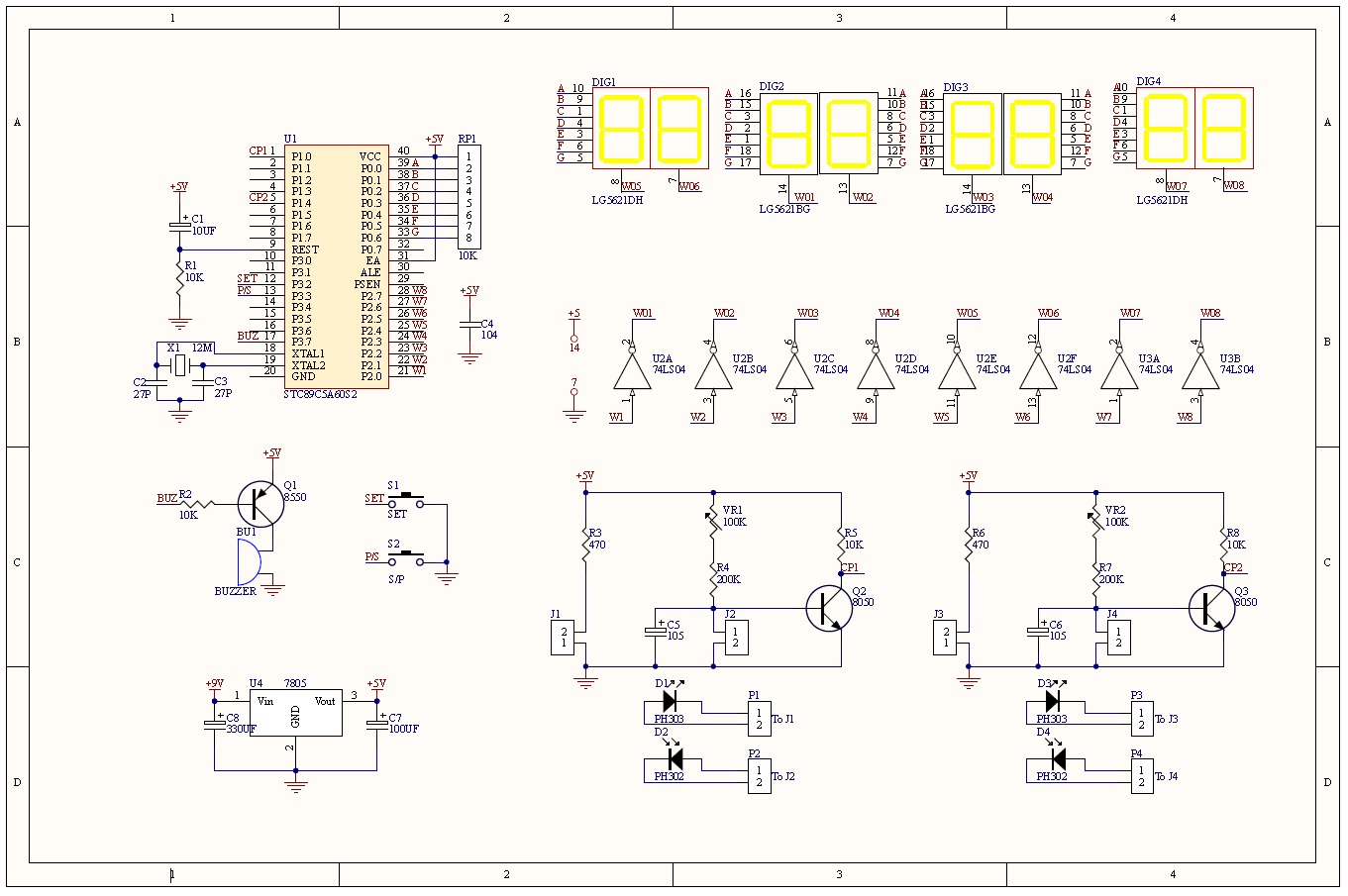

Altium Designer畫的原理圖和PCB圖如下：

目錄│文件列表:

 └ 足球比賽計分器

    │ 3D.PcbDoc

    │ 3D.pdf

    │ SCH.pdf

    │ SCH.SchDoc

    │ 足球比賽計分器.DSN

    └ 足球比賽計分器.hex
