項目編號：E351
文件大?。?3M
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
本項目為復旦大學2016級電子工程系《電子系統設計》課程項目， 要求設計一個聲音采集系統，實現音頻的采集、放大、濾波、AD轉換， 并上傳到PC端進行播放

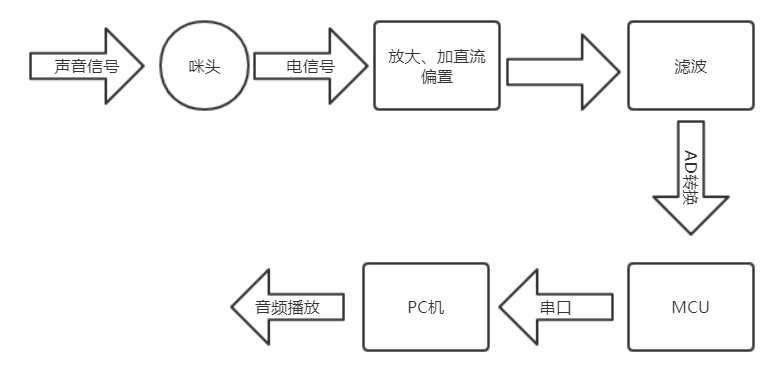

聲音信號由咪頭采集，經過放大，加直流偏置，濾波，AD轉換，被單片機采集到，然后可以通過USB數據線或者一對藍牙模塊發送給上位機，合成音頻文件并播放。

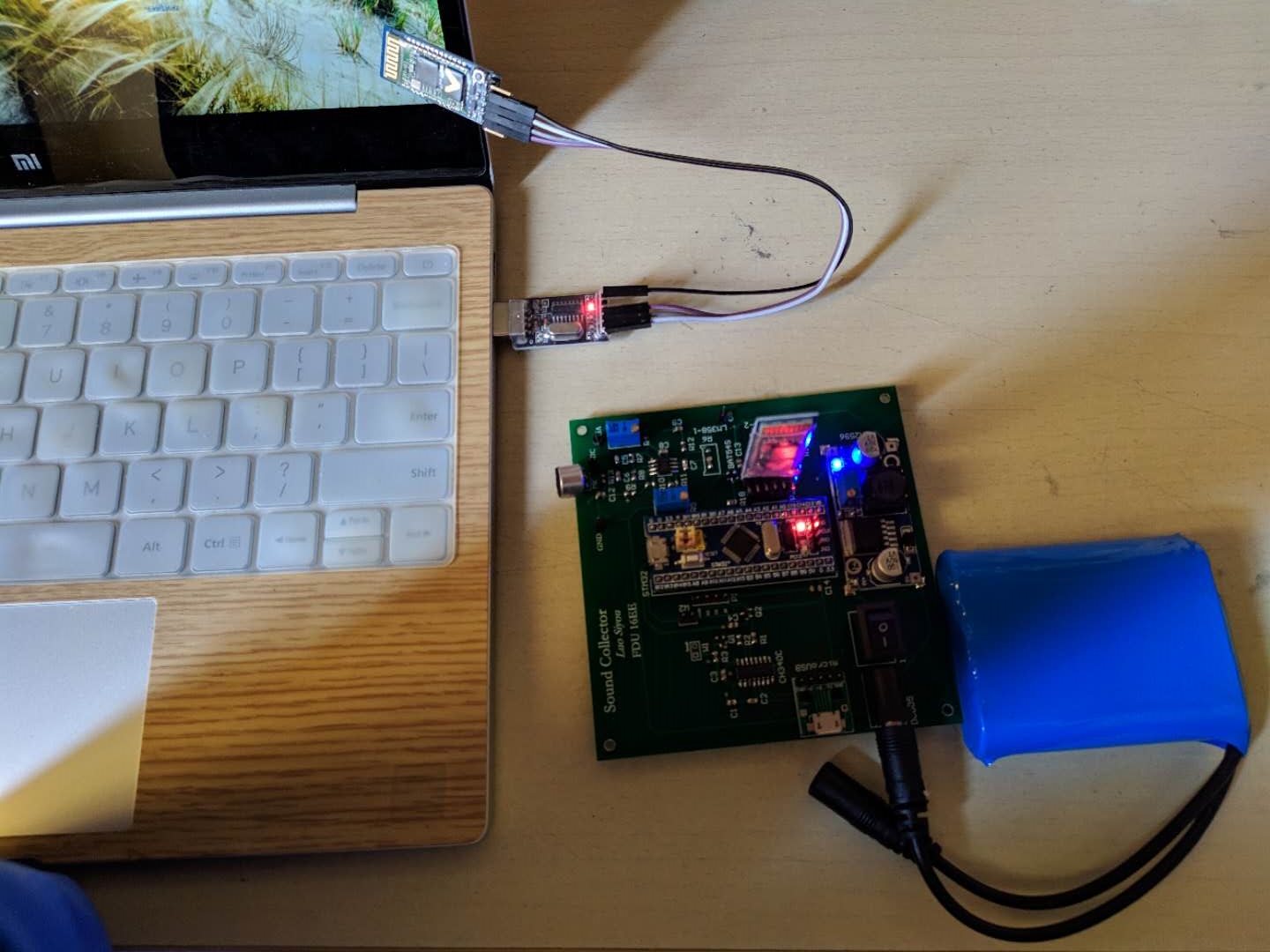

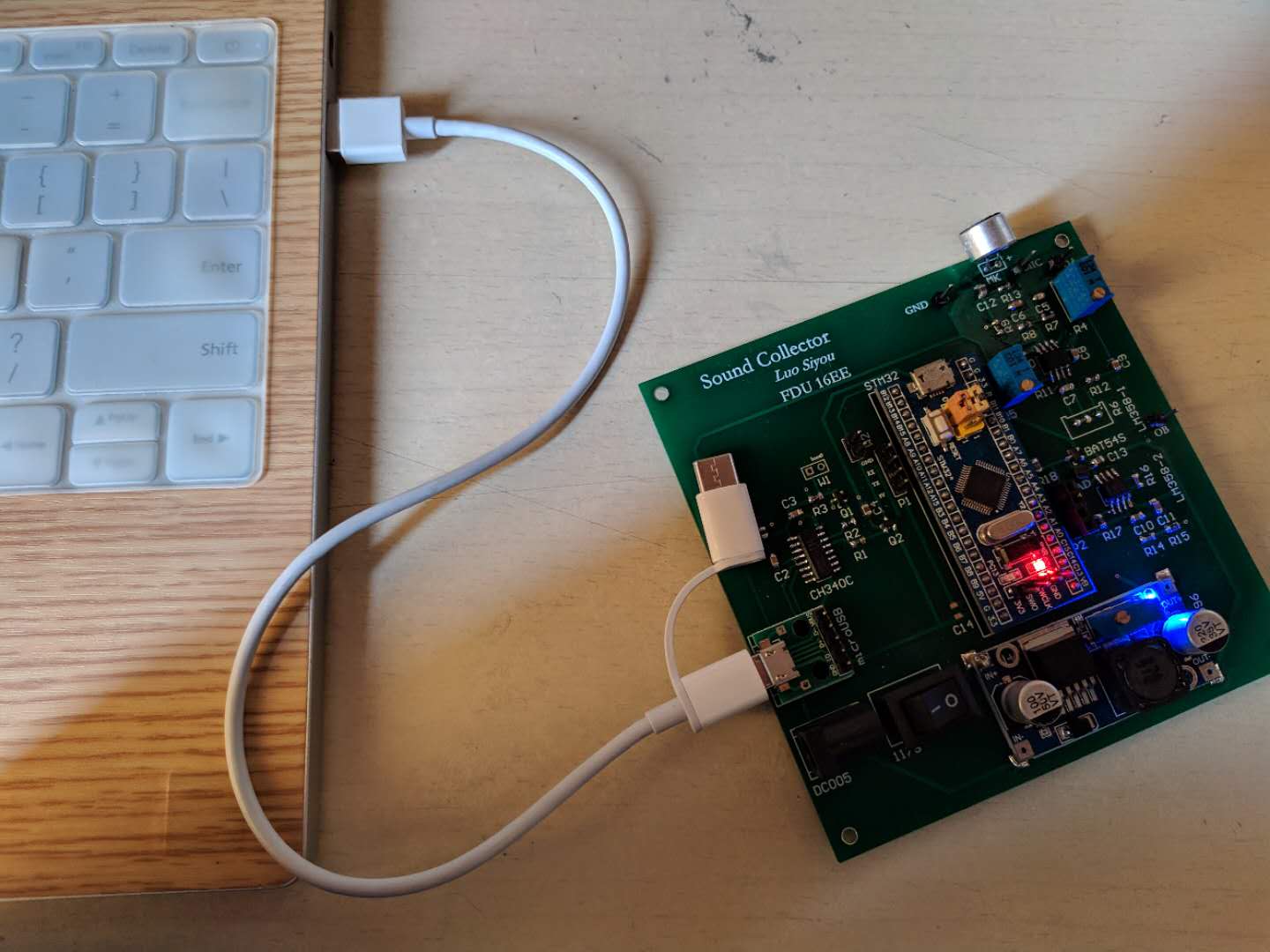

如果選擇用USB數據線傳輸，可以不用外接電源，因?yàn)閁SB可以給系統提供5V電壓；如果選擇無線藍牙傳輸，則需要外接12V鋰電池，同時其中一個藍牙模塊連接到stm32的USART2，另一個通過CH340模塊連接到PC機。
受限于串口波特率，stm32中最好不要同時使用USART1和USART2發送數據，可能會導致緩沖區滿，丟失數據。
另外，當串口數據超出100 ~ 200的范圍時，音頻播放噪聲較大，所以咪頭采集時離聲源的距離應該適當。盡管stm32的AD采集管腳處外接了BAT54S限壓，也不要使信號長時間處于較高電壓。
