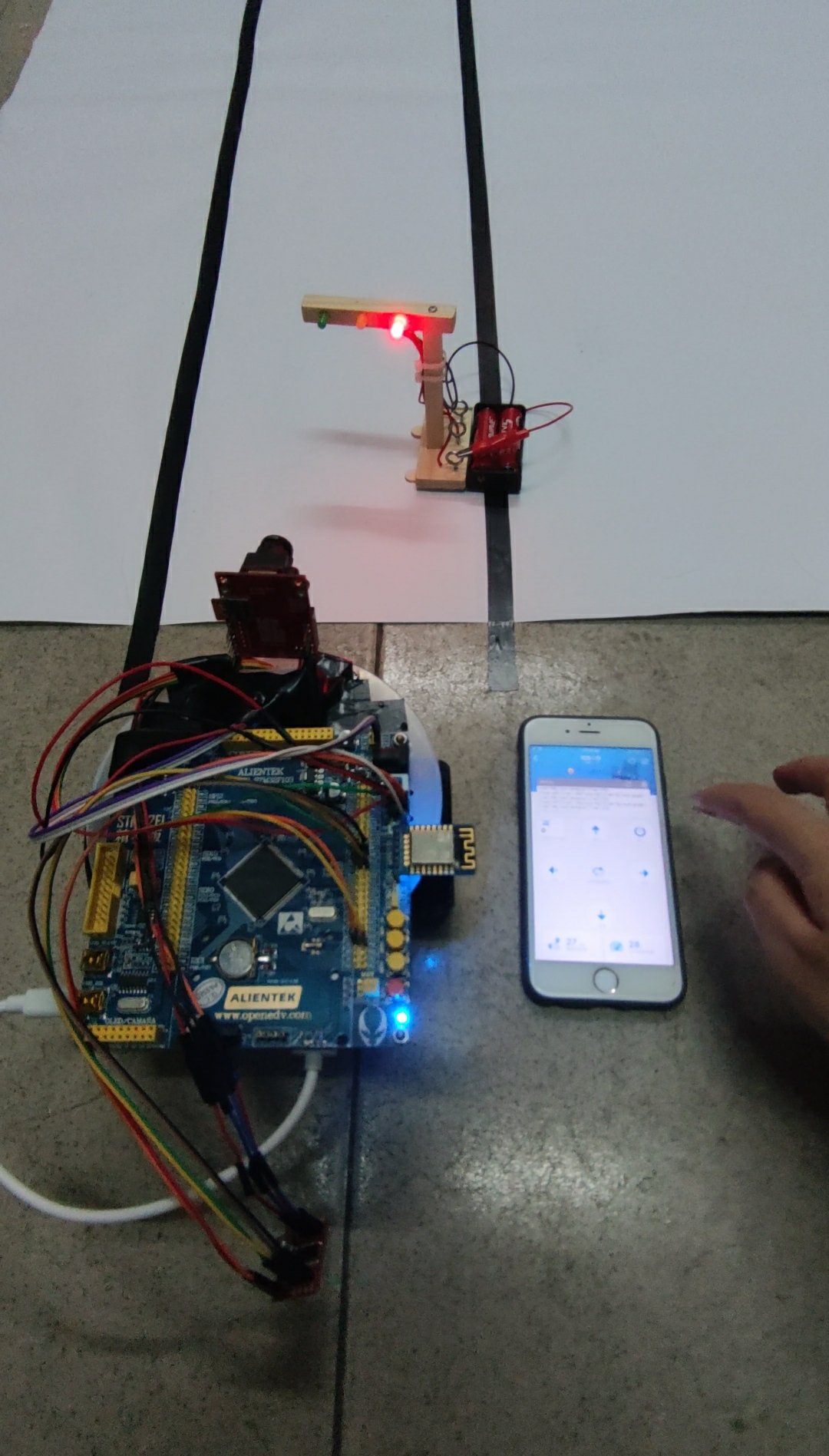

一、項目簡介
基于機器視覺模塊OpenMV采集車道、紅綠燈、交通標志等模擬路況信息，實現一輛能車道保持、紅綠燈識別、交通標志識別、安全避障以及遠程WiFi控制的多功能無人駕駛小車。
二、硬件系統

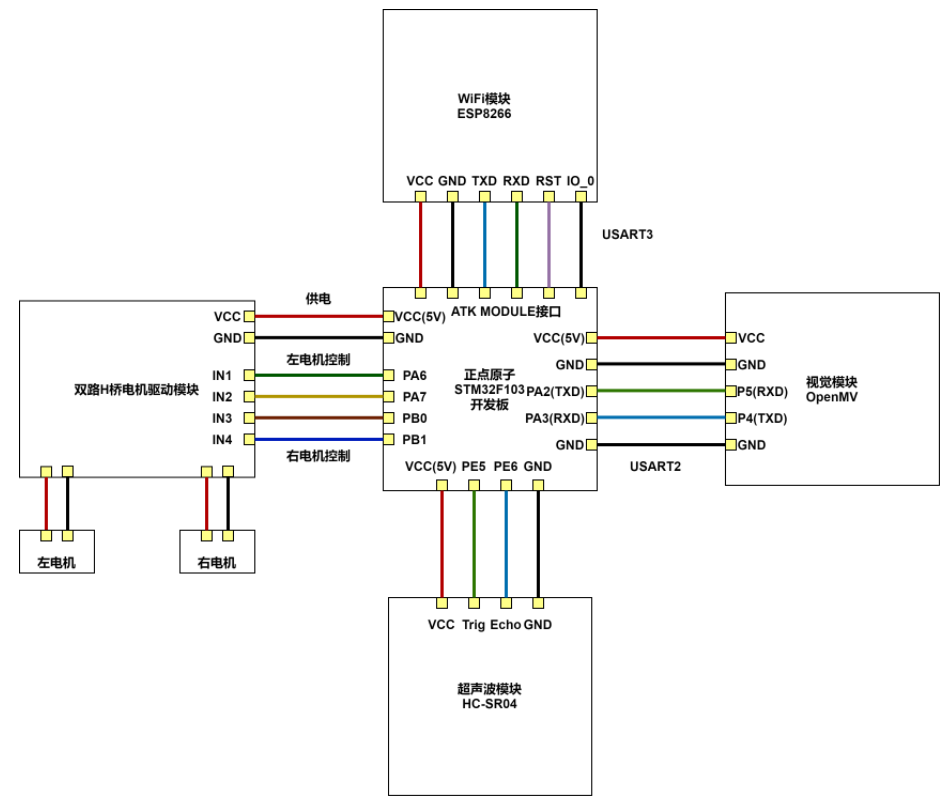

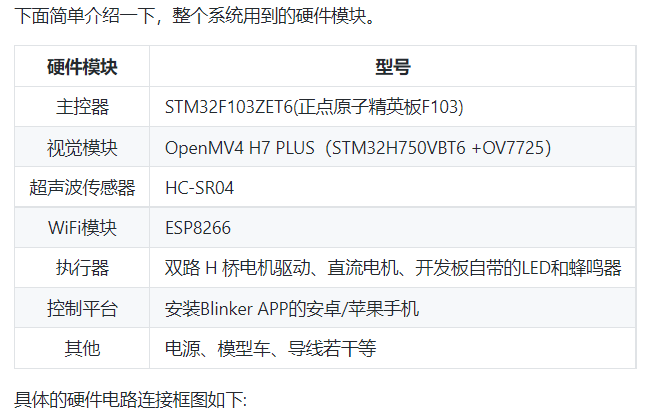

本項目《基于OpenMV的無人駕駛智能小車模擬系統》，主要依靠機器視覺模塊OpenMV通過圖像處理的方式獲取實時的路況信息，以及超聲波傳感器獲取障礙物距離信息，得到的路況數據再通過串口傳輸?shù)街骺仄鱏TM32上面，STM32會將實時的路況信息處理成智能小車的運動控制指令，讓智能小車實現紅綠燈識別、交通標志識別以及車道實時保持的功能，還有STM32也會通過WiFi模塊ESP8266與手機端進行路況數據和控制指令的遠程交互。硬件系統框圖如下：

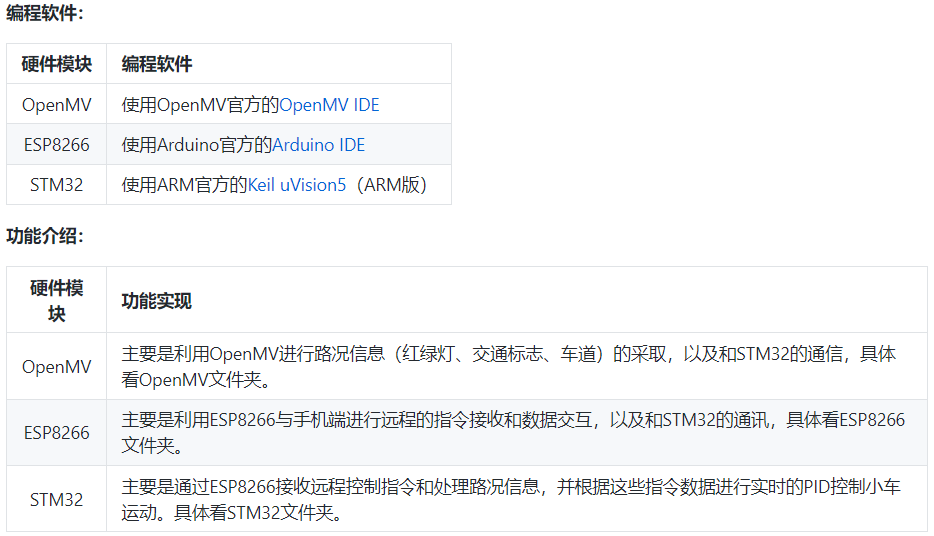

三、軟件系統
1、OpenMV中的路況識別算法實現
本項目的主要路況數據信息都是基于OpenMV攝像頭獲取的圖像進行圖像處理得到的。要實現智能小車的自動駕駛行為，最起碼要讓小車識別到紅綠燈、交通標志以及車道，后續主控器才能根據這些路況數據信息控制小車的運動。關于機器視覺模塊OpenMV，之前我在《初探機器視覺模塊OpenMV》里面已經介紹過了，這里不再贅述。
①紅綠燈識別
主要是對攝像頭每幀拍攝到的圖像進行圖像進行閾值處理，再進行判斷出現的究竟是哪種紅綠燈（紅燈、綠燈、黃燈），然后再將這個判定結果和其他兩個數據一起打包通過串口發送出去。

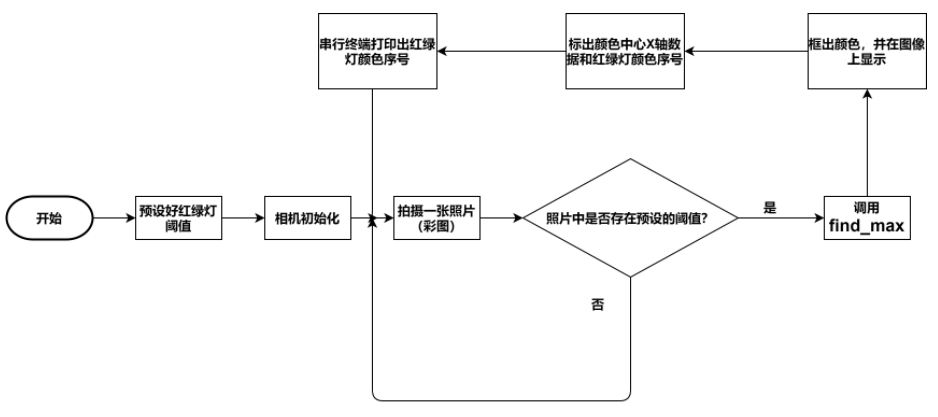

【程序流程圖】
【主要程序】
###################################開始####################################
...
sensor.set_pixformat(sensor.RGB565) # 圖片格式設為 RGB565彩色圖
light_threshold = [(59, 100, 26, 127, -128, 127),(59, 100, -128, -40, -128, 127)]; #設置紅綠燈閾值，默認為0無紅綠燈 1紅燈 2綠燈 4黃燈
...
#定義尋找色塊面積最大的函數
def find_max(blobs):
max_size=0
for blob in blobs:
if blob.pixels() > max_size:
max_blob=blob
max_size = blob.pixels()
return max_blob
#主循環
while(True):
clock.tick() #追蹤兩個snapshots()之間經過的毫秒數
img = sensor.snapshot() #拍一張照片，返回圖像
blobs = img.find_blobs(light_threshold,area_threshold=150); #找到紅綠燈
cx=0;cy=0;LED_color=0; #變量定義
if blobs:
max_b = find_max(blobs); #如果找到了目標顏色
img.draw_rectangle(max_b[0:4]) #在Blob周?chē)L制一個矩形
#用矩形標記出目標顏色區域
img.draw_cross(max_b[5], max_b[6]) # cx, cy
img.draw_cross(160, 120) # 在中心點畫標記
#在目標顏色區域的中心畫十字形標記
cx=max_b[5];
cy=max_b[8];
img.draw_line((160,120,cx,cy), color=(127));
img.draw_string(cx, cy, "(%d, %d)"%(cx,cy), color=(127));
LED_color=cy; #紅綠燈的閾值是數組里的cy（二進制）個
print(LED_color); #串行終端打印出 紅綠燈序號數據
###################################結束####################################
②交通標志識別
主要是利用NCC（Normalized Cross Correlation）歸一化互相關算法來進行交通標志的圖像識別與匹配。
【NCC算法】
NCC算法的基本實現原理：主要是通過求兩幅大小相近的圖像的相關系數矩陣來判別兩幅圖像是否相關。假設需要識別的初始圖片$g$的大小為$m×n$，攝像頭拍攝到的圖片S的大小為$M×N$，其中的以$(x,y)$為左上角點與$g$大小相同的子圖像為$S_{(x,y)}$。具體的利用NCC算法實現計算圖像相似度的方法如下：
$\rho{(x,y)}$的定義為：隨機變量$X$、$Y$的相關系數
$$ \rho{(x,y)}=\frac{\sigma(S_{x,y},g)}{\sqrt[]{D_{x,y}D}} $$ 式中：$\sigma(S_{x,y},g)$是$S_{x,y}$和$g$的協方差；
$D_{x,y}=\frac {1}{mn}\sum_{i=1}^{m} \sum_{j=1}^{n}{(S_{x,y}(i,j)-\overline S_{x,y})^2}$為$S_{x,y}$的方差；
$D=\frac {1}{mn}\sum_{i=1}^{m} \sum_{j=1}^{n}{(g(i,j)-\overline g)^2}$為$g$的方差；
$\overline g$為$g$的灰度均值；
$\overline S_{x,y}$為$S_{x,y}$的灰度均值；
將$D_{x,y}$和D代入$\rho{(x,y)}$，會有：
$$ \rho{(x,y)=\frac{ \frac {1}{mn}\sum_{i=1}^{m} \sum_{j=1}^{n}{(S_{x,y}(i,j)-\overline S_{x,y})(g(i,j)-\overline g)}}{\sqrt[]{\frac {1}{mn}\sum_{i=1}^{m} \sum_{j=1}^{n}{(S_{x,y}(i,j)-\overline S_{x,y})^2}}\sqrt[]{\frac {1}{mn}\sum_{i=1}^{m} \sum_{j=1}^{n}{(g(i,j)-\overline g)^2}}}} $$ 其中，相關系數$\rho{(x,y)}$滿足：$\rho{(x,y)\le1}$。
$\rho{(x,y)}$越接近1，說明兩幅圖像越接近，也就是大圖像的子集中越有可能包含有小圖像。通過選取恰當?shù)南嚓P(guān)系數，我們就可以認為，相關系數大于該設定值的圖像為所需識別的圖像，也就是可以實現交通標識的識別。
【程序流程圖】
###################################開始####################################
...
sensor.set_pixformat(sensor.GRAYSCALE) #設置圖片格式為灰度圖
#導入圖片模板
template1 = image.Image("/1.pgm") #直行
template2 = image.Image("/2.pgm") #向右轉彎
template3 = image.Image("/3.pgm") #向左轉彎
template4 = image.Image("/4.pgm") #停車讓行
template5 = image.Image("/5.pgm") #鳴喇叭
#主循環
while (True):
clock.tick()
img = sensor.snapshot()
flag=0
ratio=0
#匹配1.pgm（直行）串行終端打印go，flag=1
r1 = img.find_template(template1, 0.70, step=4, search=SEARCH_EX)
if r1:
img.draw_rectangle(r1,color=(255,0,0))
print("go")
flag=1
img.draw_string(10, 10, "%.d"%flag)
#匹配2.pgm（向右轉彎）串行終端打印right，flag=2
r2 = img.find_template(template2, 0.70, step=4, search=SEARCH_EX)
if r2:
img.draw_rectangle(r2,color=(0,255,0))
print("right")
flag=2
img.draw_string(10, 10, "%.d"%flag)
#匹配3.pgm（向左轉彎）串行終端打印left，flag=3
r3 = img.find_template(template3, 0.70, step=4, search=SEARCH_EX)
if r3:
img.draw_rectangle(r3,color=(255,0,0))
print("left")
flag=3
img.draw_string(10, 10, "%.d"%flag)
#匹配4.pgm（停車讓行）串行終端打印stop，flag=4
r4 = img.find_template(template4, 0.70, step=4, search=SEARCH_EX)
if r4:
img.draw_rectangle(r4,color=(255,255,0))
print("stop")
flag=4
img.draw_string(10, 10, "%.d"%flag)
#匹配5.pgm（鳴喇叭）串行終端打印beep，flag=5
r5 = img.find_template(template5, 0.70, step=4, search=SEARCH_EX)
if r5:
img.draw_rectangle(r5,color=(255,255,0))
print("beep")
flag=5
img.draw_string(10, 10, "%.d"%flag)
###################################結束####################################
③車道識別
主要通過OpenMV模塊，識別并跟蹤車道閾值，通過幾何運算出小車與車道中線的角度（偏左為正、偏右為負），反饋出小車與車道的真實偏離情況（可量化），后續用于PID控制。

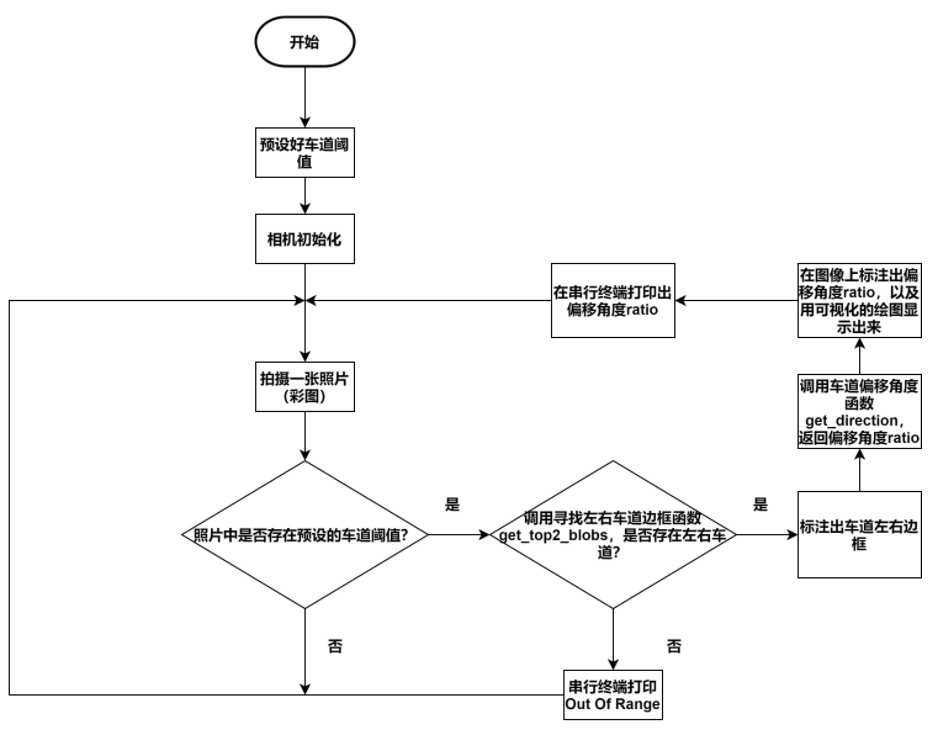

【程序流程圖】
【主要程序】
###################################開始####################################
...
sensor.set_pixformat(sensor.RGB565) # 圖片格式設為 RGB565彩色圖
road_threshold = [(23, 0, -45, 19, -31, 28)]; #黑線道路
ROI = (0, 100, 320, 40)
...
#省略了識別車道邊框函數
#偏移角度計算算法
def get_direction(left_blob, right_blob):
# 根據圖像中的三塊左中右的白色部分，計算出攝像頭偏轉角度
# ratio < 0 左拐，小車在車道偏右位置
# ratio > 0 右拐，小車在車道偏左位置
MAX_WIDTH = 320
# 調節theta來設置中間寬度的比重， theta越高ratio越靠近0
# 需要根據賽道寬度與攝像頭高度重新設定到合適大小
theta = 0.01
# 這里的b是為了防止除數是0的情況發生， 設定一個小一點的值
b = 3
x1 = left_blob.x() - int(0.5 * left_blob.w()) #左邊黑線中心x值
x2 = right_blob.x() + int(0.5 * right_blob.w()) #右邊黑線中心x值
#車道信息計算
w_left = x1 #左邊車道外寬度
w_center = math.fabs(x2 - x1) #車道中心x值
w_right = math.fabs(MAX_WIDTH - x2) #右邊車道外寬度
#計算攝像頭偏移角度
direct_ratio = (w_left + b + theta * w_center) / (w_left + w_right + 2 * b + 2 * theta * w_center) - 0.5
#返回?cái)z像頭偏移角度
return direct_ratio
#省略了可視化繪圖函數
...
while(True): #主循環
clock.tick() #追蹤兩個snapshots()之間經過的毫秒數
img = sensor.snapshot() #拍一張照片，返回圖像
blobs = img.find_blobs(road_threshold, roi=ROI, merge=True);
a=0;ratio=0;
if blobs:
left_blob, right_blob = get_top2_blobs(blobs)
if(left_blob == None or right_blob == None):
print("Out Of Range")
continue
else:
#畫出車道左邊線
img.draw_rectangle(left_blob.rect())
img.draw_cross(left_blob.cx(), left_blob.cy())
#畫出車道右邊線
img.draw_rectangle(right_blob.rect())
img.draw_cross(right_blob.cx(), right_blob.cy())
#可視化顯示偏轉角度
direct_ratio = get_direction(left_blob, right_blob)
draw_direct(img,direct_ratio)
ratio=int(math.degrees(direct_ratio)) #偏轉角度轉成弧度值
img.draw_string(10, 10, "%.d"%ratio) #幀緩沖區實時畫出偏轉角度
print(ratio) #串行終端打印偏轉角度
img.draw_rectangle(ROI,color=(255, 0, 0)) #畫出感興趣區域
###################################結束####################################
2、基于ESP8266的遠程控制平臺實現
主要是利用點燈科技-Blinker物聯網平臺搭建控制APP的UI界面，以及調用Blinker的控制代碼，實現智能小車控制指令的下發與路況數據的上傳。

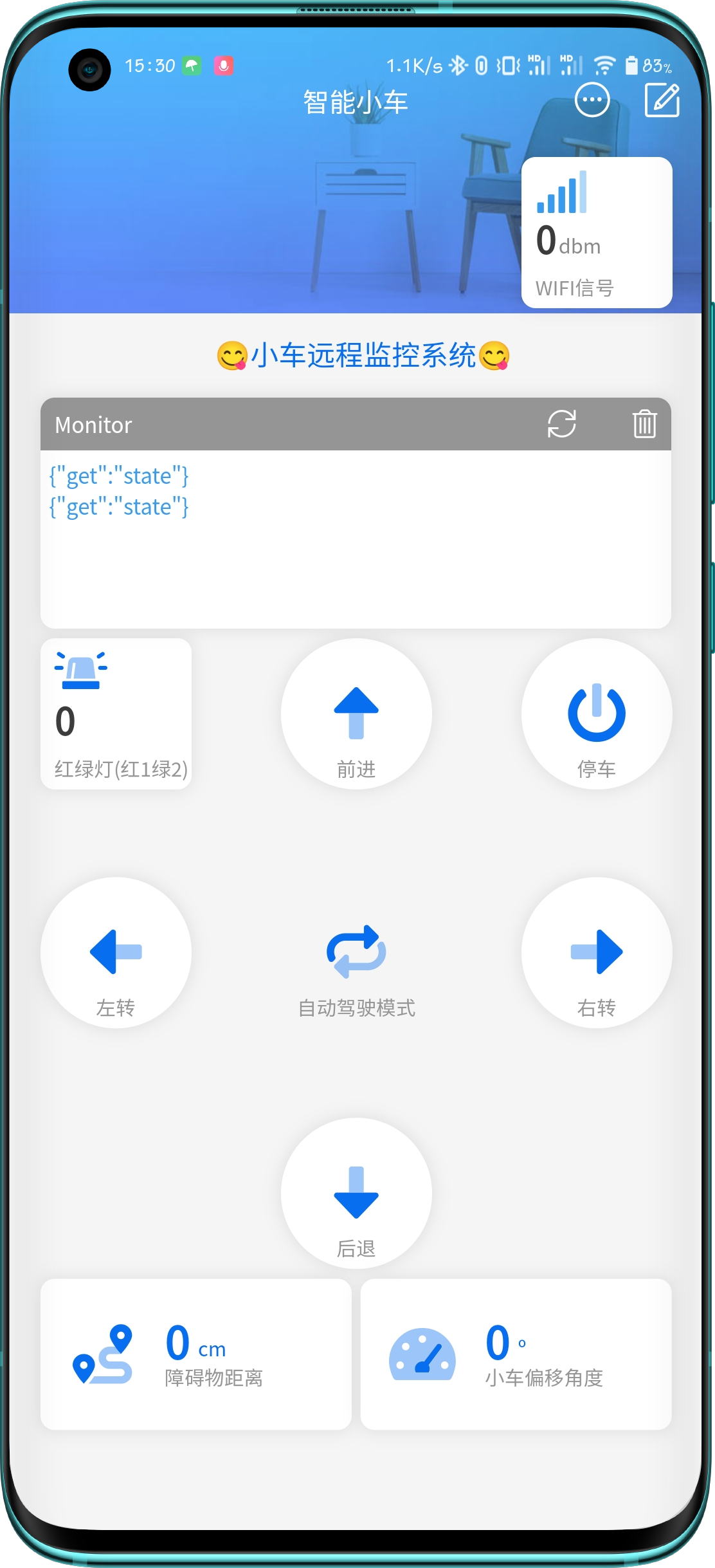

【遠程控制平臺UI界面】

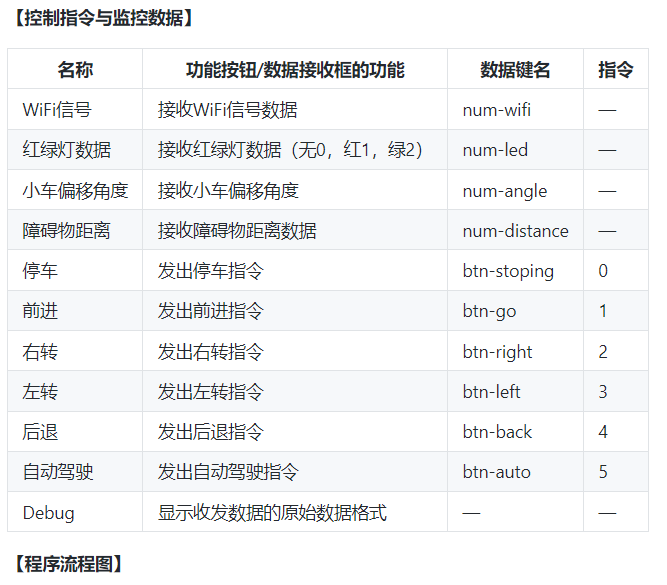

【UI配置代碼】
直接使用 點燈.blinker APP導入配置代碼即可獲得和我一樣的UI布局。
{¨config¨{¨headerColor¨¨transparent¨¨headerStyle¨¨dark¨¨background¨{¨img¨¨assets/img/headerbg.jpg¨¨isFull¨?}}¨
【主要程序】
/***********************************開始***********************************/
...
int flag= 0; //按鍵標志位
int l= 0; //紅綠燈數據
int a= 0; //角度數據
int d= 0; //距離數據
int z= 0; //json解析出來的數據
BlinkerNumber Number0("num-wifi");//WIFI信號
BlinkerNumber Number1("num-led");//紅綠燈信號
BlinkerNumber Number2("num-angle");//角度信號
BlinkerNumber Number3("num-distance");//距離信號
BlinkerButton Button0("btn-stoping");//停止?fàn)顟B(tài)按鍵
BlinkerButton Button1("btn-go");//前進狀態按鍵
BlinkerButton Button2("btn-right");//右轉狀態按鍵
BlinkerButton Button3("btn-left");//左轉狀態按鍵
BlinkerButton Button4("btn-back");//后退狀態按鍵
BlinkerButton Button5("btn-auto");//自動駕駛狀態按鍵
...
/*主循環*/
void loop()
{
Blinker.run();
Number0.print(WiFi.RSSI()); //發送信號強度
usartEvent();//串口中斷
l=int(z/10000); //解析紅綠燈數據
a=int((z-10000*l)/100); //解析偏移角度數據
d=int(z-10000*l-100*a); //解析距離數據
Number1.print(l); //發送紅綠燈信號
Number2.print(a); //發送角度信號
Number3.print(d); //發送距離信號
//發送控制指令，燈的亮滅，主要是檢查WiFi模塊是否接收到數據
if(oState == false && digitalRead(LED_BUILTIN)== LOW)//燈滅
{
digitalWrite(LED_BUILTIN,HIGH);//燈滅
Serial.print(flag); //發送指令
}
else if(oState == true && digitalRead(LED_BUILTIN)== HIGH)//燈亮
{
digitalWrite(LED_BUILTIN,LOW);//燈亮
Serial.print(flag); //發送指令
}
}
//Blinker初始化略
//WiFi連接信號檢測略
//STM32數據上傳解析略
...
/***********************************結束***********************************/
3、智能小車的無人控制方案實現
智能小車在接收到ESP8266的控制指令和OpenMV路況數據，會根據這些指令數據進行小車運動的控制。
【程序流程圖】
【PID控制算法】
關于直流電機的PID調節，主要用來實現車道保持功能。通過OpenMV返回的偏轉角度，進行實時調節電機PWM輸出，使得偏轉角度$Y=50$（也就是小車與中線的偏轉角為0，由于之前為了傳輸方便整體加上了50）。故將設定值定為50，通過實時返回的$Y$值與50做差值運算，得到PID的輸入偏差，通過位置式PID返回實時的PWM值。關于PID控制算法，之前也有介紹到，這里不再深入贅述。 $$ PWM=K_P\theta(t)+K_i\sum_{t=0}\theta(t)+K_d[\theta(t)-\theta(t-1)] $$ 其中為$\theta(t)$是本次OpenMV返回的偏移角度數據$Y$與50的差值，$\theta(t-1)$為上一個$Y$與50的差值。
