簡要概述：

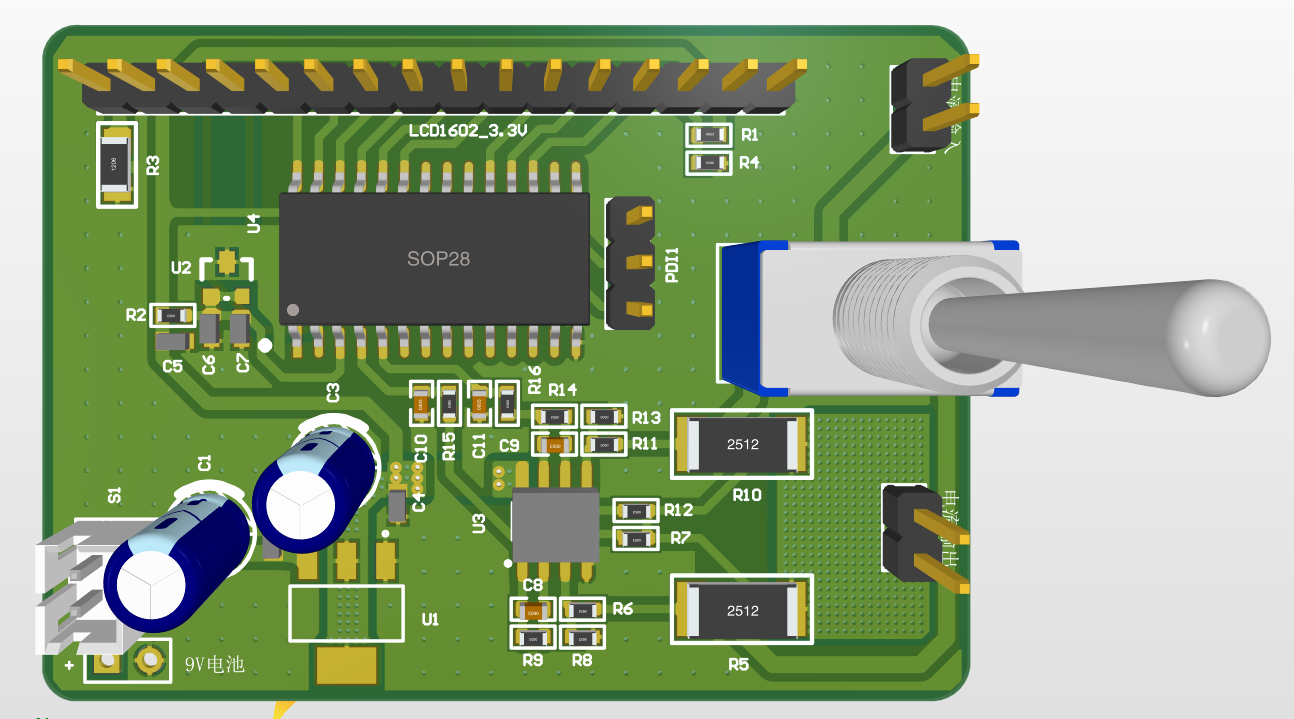

單片機：使用 STC15W408AS，寬電壓供電，8通道10位ADC，選擇了SOP28封裝引腳夠用
電源：內置9V電池供電，使用LM1117-3.3V穩壓芯片

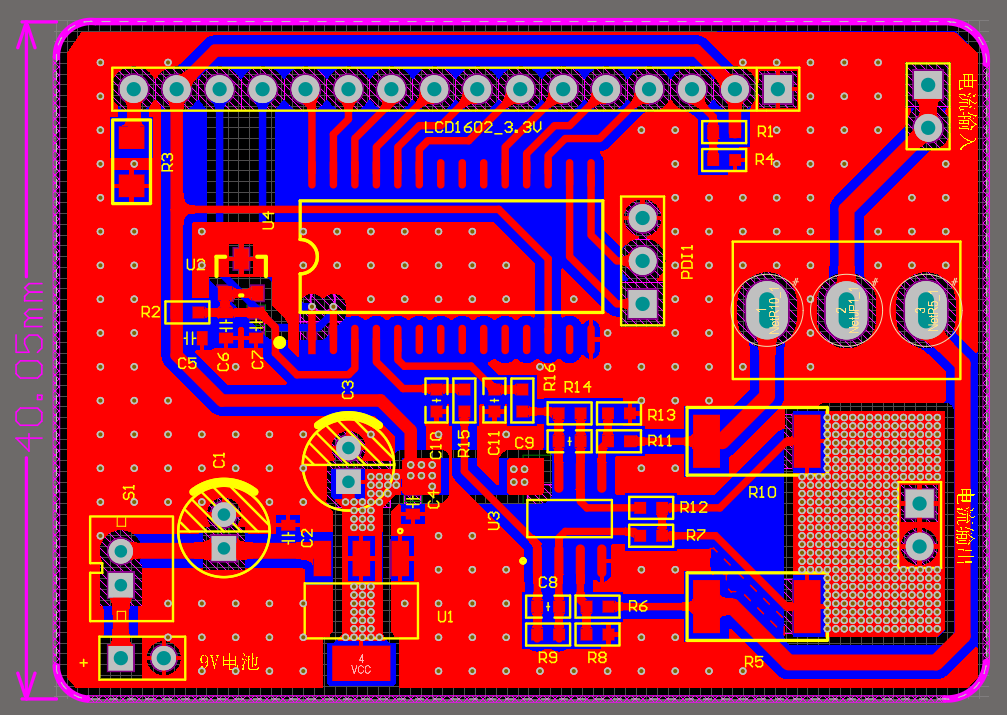

檢流電阻：毫安檔使用1歐姆2512貼片電阻，微安檔使用100歐姆2512貼片電阻。因考慮到產品實際待機工作電流（小于30mA）和休眠工作電流(小于100uA）。檢流電阻的大小和精度可能在某些場合不合適，但已可以滿足本項目需求。
運算放大器：使用LM358DR組成兩路差分放大電路，分別放大毫安檔和微安檔檢流電阻兩端電壓，放大倍數分別設置為10倍和50倍。
顯示屏：LCD1602 3.3V版

調試結果：

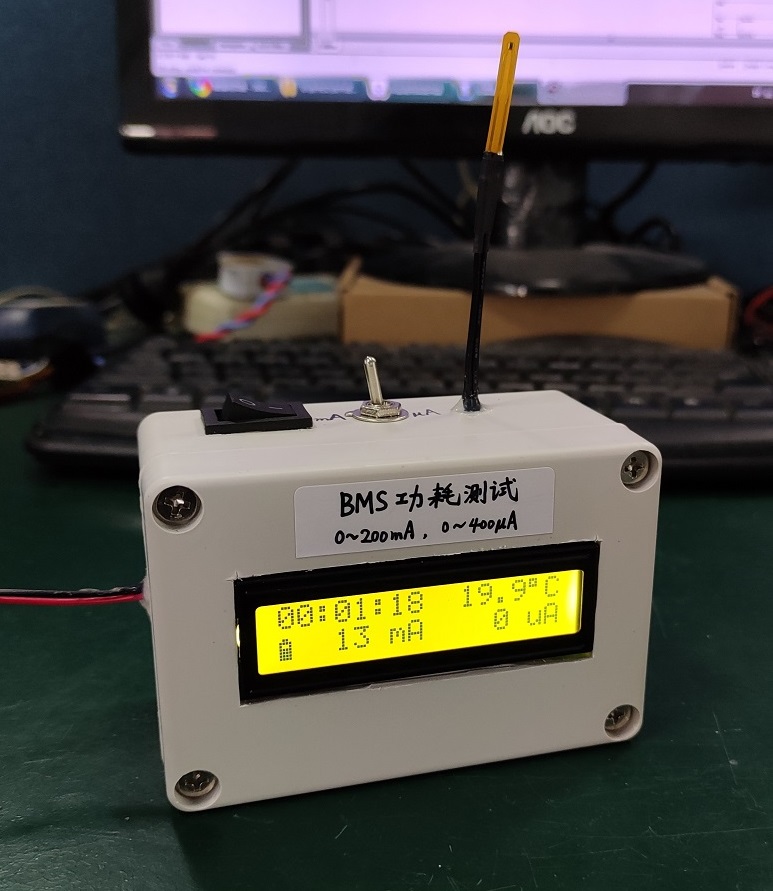

實測LM358有一定的零點漂移，在程序中減掉零點漂移量后，毫安檔和微安檔的電流精度和萬用表對比，結果精度非常高。LM358輸出電壓會比Vcc低大約不到1.5V，這一點一開始沒有想到，這個會影響最大測量范圍以及最大可測量點附近的精度。實際調試后，將量程確定為毫安檔0-200mA和微安檔0-400uA，已足夠工作中的測試使用。如果要調整量程，只要調整檢流電阻或者運放的放大倍數即可。

新増電池電量顯示。

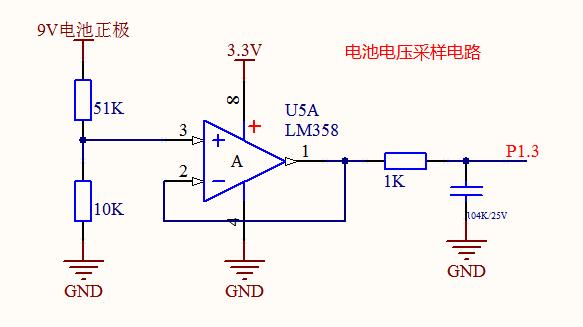

本帖附件為最新程序，原理圖請從原帖下載。下面是新増電量顯示功能所新増的電路。本人手工焊接到一個小板上再裝入原作品中。實測電壓采樣比較準。從網上搜了一個9V電池放電曲線，據此選定幾個電壓點對應具體的剩余電量，如7.7V為50%電量，具體見程序。單片機有較多的空閑IO口，使用P1.3口進行電壓采樣。采樣電路使用電阻分壓再接一個LM358組成的電壓跟隨器。使用運放進行采樣隔離避免了AD口的輸入阻抗對分壓電阻網絡的影響，提高了采樣的精度。

新増的電壓采樣電路，沒幾個料，51K和10K電阻選用1%精度的。注意：51K電阻上面應接在9V電池正極的開關后面，確保關機時不消耗電流。
