項目編號：E739

文件大?。?M

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

正面：

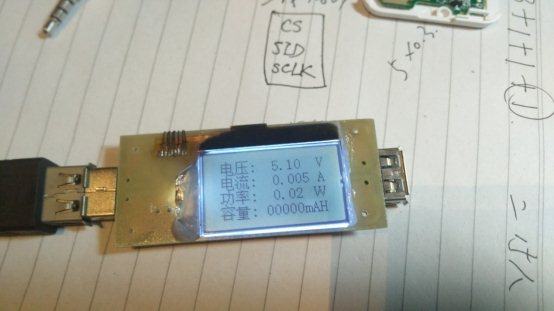

點亮：

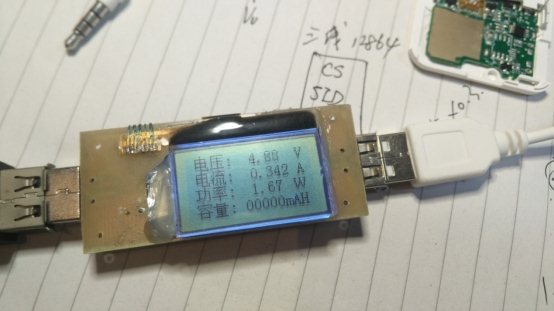

帶個USB小臺燈：

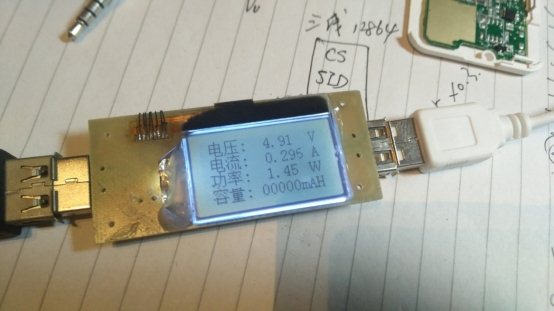

改變小臺燈亮度：

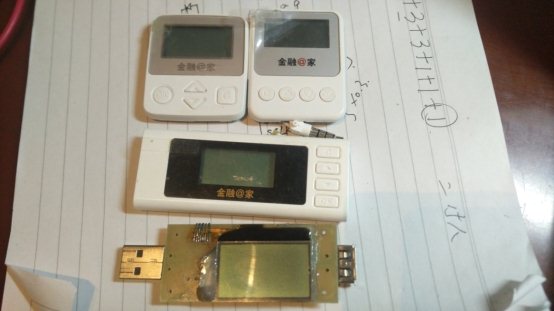

使用的U盾（中間長條型的）

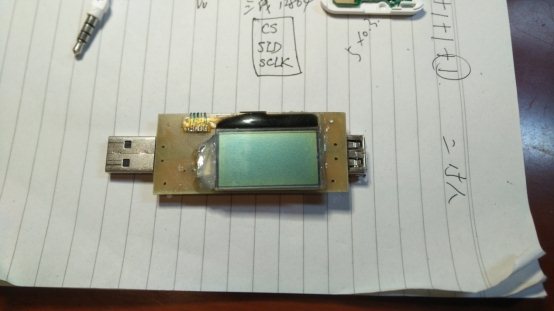

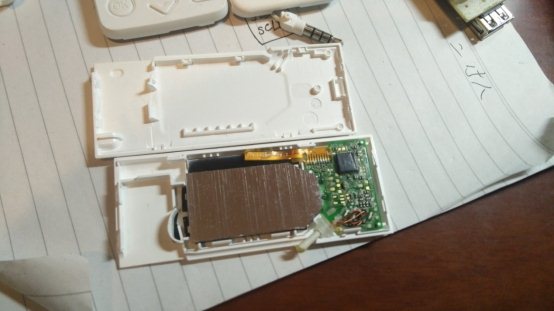

拆開的樣子：排線印字FPC11289B-V0.3

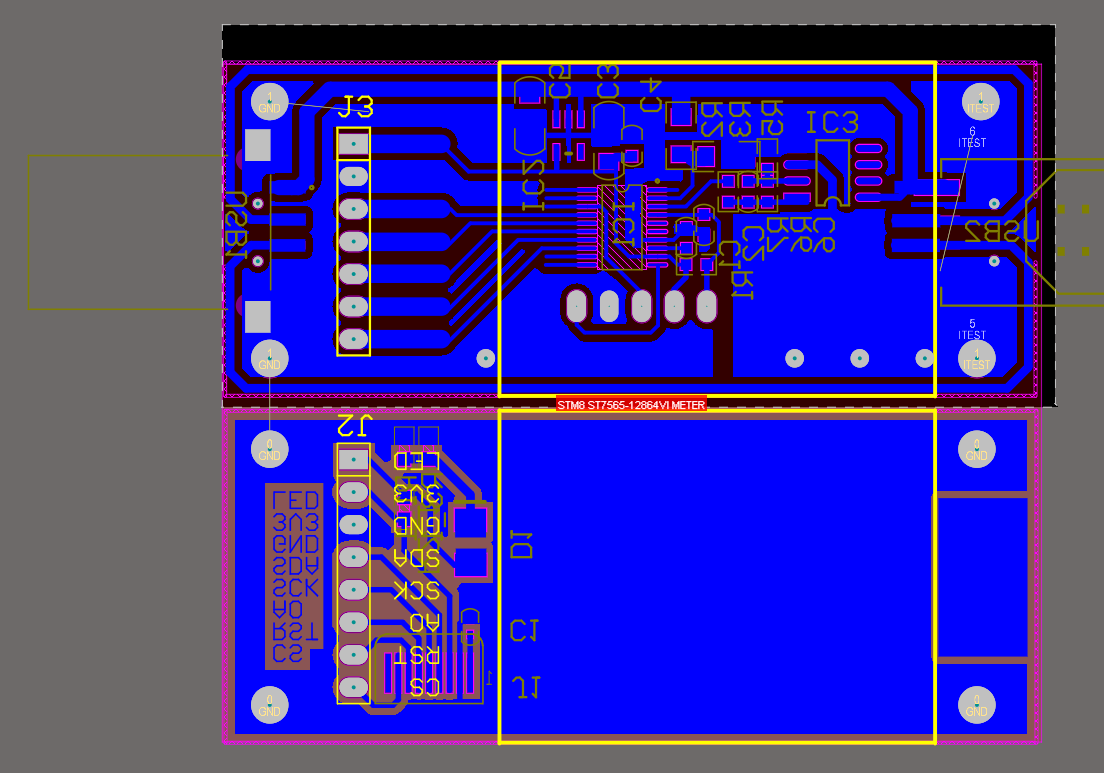

試驗品考慮不周，PCB切割飛線，STM8調試接口也沒預留，帶來很多麻煩，LCD屏接口線也只好飛線連接。下面提供經修改改善的PCB工程和IAR源程序工程供大家參考。程序中電量統計只畫了界面，計算部分未加入。

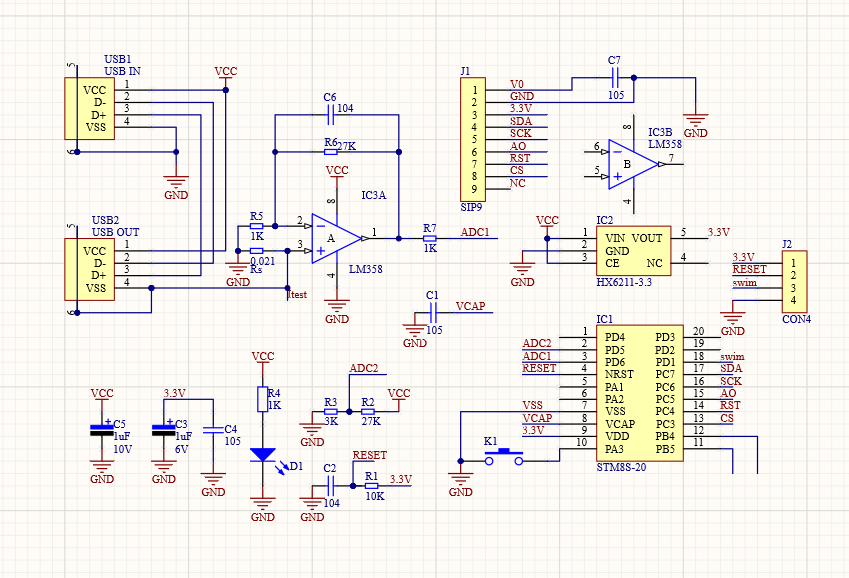

電路圖：

目錄│文件列表:

 └ STM8S st7565-12864 USB電壓電流表

    │ STM8S003F3P6 U盾12864USB電壓電流表.docx

    ├ 源程序

    │  │ 12864LCD界面設置.xlsx

    │  │ BuildLog.log

    │  │ main.c

    │  │ ST7565_12864.H

    │  │ STM8_12864UI.SchDoc

    │  │ stm8_interrupt_vector.c

    │  │ STM8_VI_METER.dep

    │  │ STM8_VI_METER.ewd

    │  │ STM8_VI_METER.ewp

    │  │ STM8_VI_METER.ewt

    │  │ STM8_VI_METER.eww

    │  │ ziku.h

    │  │ 參考main.c

    │  ├ Debug

    │  │  ├ Exe

    │  │  │  │ STM8_VI_METER.hex

    │  │  │  └ STM8_VI_METER.out

    │  │  ├ List

    │  │  │  └ STM8_VI_METER.map

    │  │  └ Obj

    │  │     │ main.o

    │  │     │ main.pbi

    │  │     │ main.pbi.xcl

    │  │     │ STM8_VI_METER.pbd

    │  │     │ STM8_VI_METER.pbd.browse

    │  │     └ STM8_VI_METER.pbd.linf

    │  └ settings

    │     │ STM8_VI_METER.dbgdt

    │     │ STM8_VI_METER.Debug.cspy.bat

    │     │ STM8_VI_METER.Debug.cspy.ps1

    │     │ STM8_VI_METER.Debug.driver.xcl

    │     │ STM8_VI_METER.Debug.general.xcl

    │     │ STM8_VI_METER.dnx

    │     └ STM8_VI_METER.wsdt

    └ 電路圖PCB

       │ STM8 ST7565-12864VI METER.PcbDoc

       │ STM8 ST7565-12864VI METER.PcbDoc.htm

       │ STM8 ST7565-12864VI METER.PrjPCB

       └ STM8 ST7565-12864VI METER.SCHDOC
