項目編號：E741

文件大小：41K

源碼說明：帶中文注釋

開發環境：C編譯器

簡要概述：

時鐘大概是單片機入門玩的最多的,現俺簡單改了下增加點可玩性適合初學者練習.
主要特點:鋰電供電;觸摸點亮;雙電池防掉電;夜間/電量顯示

1.時鐘芯片采用RX8025T,精度滿意,實測4個月慢了2秒(與電腦對時).
2.觸摸靈敏度比較滿意,3點到6點鐘方向手碰基本一次點亮.
3.省電比較滿意,實測充滿后運行4個月(每天點亮數次)電池電壓還有4.02V.

制作注意:
1.在左上,左中,右上留有三個LED位,用于夜間/電量顯示,我只用了一個,用753電阻+黃光電流30ua左右,可隨個人喜好自加.
2.背面還有一個0R電阻.
3.采用1602-5V液晶.
4.透明盒網上淘的,為了觸摸靈敏,線路板盡量貼近盒底.
5.如果待機時間短,檢查電容有沒有漏電(上次測試只待機一個月,經檢查是RX8025處10UF電容漏電流達1mA,直接去除不影響運行).
6.電池用的是603040-600MA,為了安全還是選有保護板的好.
7.一共入手三片RX8027T,其中拆機和原裝均準時,其中一片號稱'散新'的誤差很大.
8.芯片:STC15W408AS-SOP28-11.0592MHZ
9.芯片的驅動代碼都是壇里抄的,收獲良多,現取之于壇,用之于壇,俺初學玩家,能跑起來就算成功,代碼稀爛莫介意.

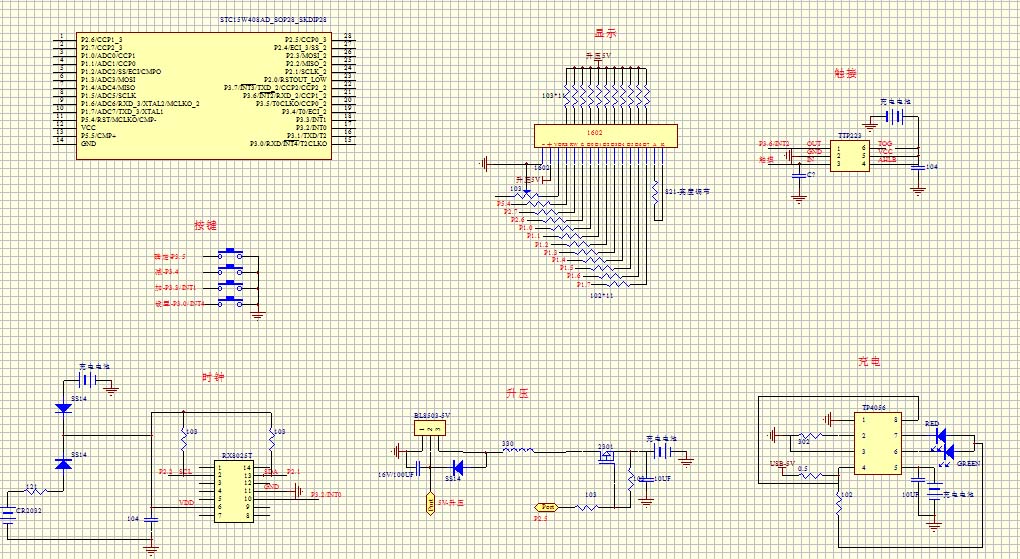

電路原理圖如下：

目錄│文件列表:

 └ 項目

    │ 15W408AS-RX8025T-1602.c

    └ a1.ddb
