項目編號：E771
文件大?。?44K
源碼說明：帶中文注釋
開發環境：C編譯器
簡要概述：
在這個項目中，我將向您展示如何為標準JBC烙鐵創建基于Arduino的焊臺。在構建期間，我將討論熱電偶，交流電源控制和零點檢測。讓我們開始吧！

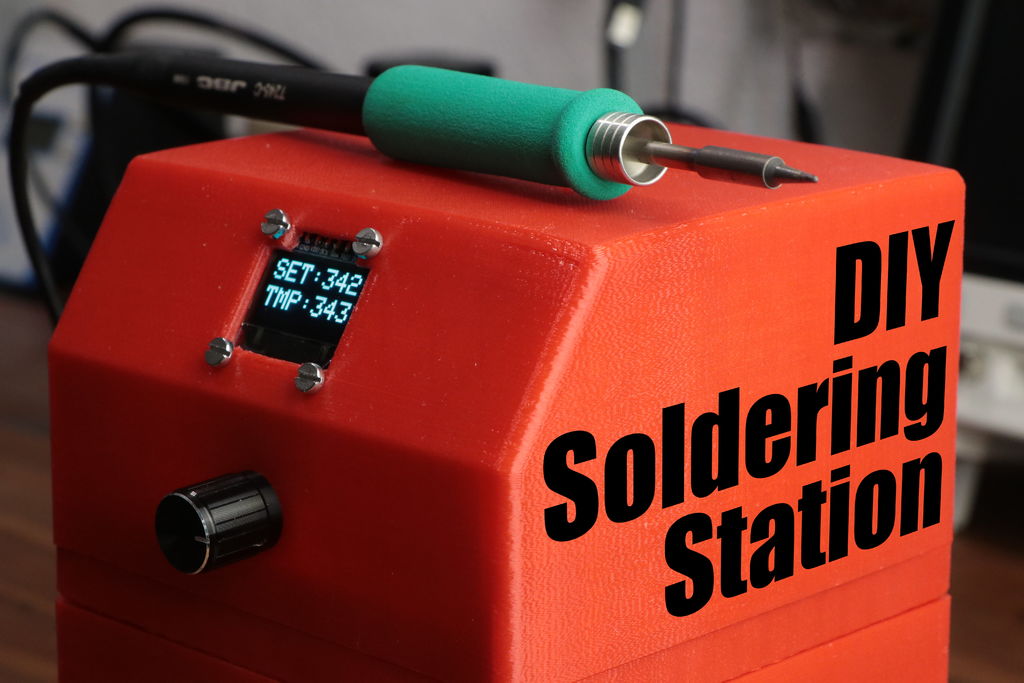

DIY Arduino JBC電烙鐵焊臺
在這個項目中，我將向您展示如何為標準JBC烙鐵創建基于Arduino的焊臺。在構建期間，我將討論熱電偶，交流電源控制和零點檢測。讓我們開始吧！
訂購組件！

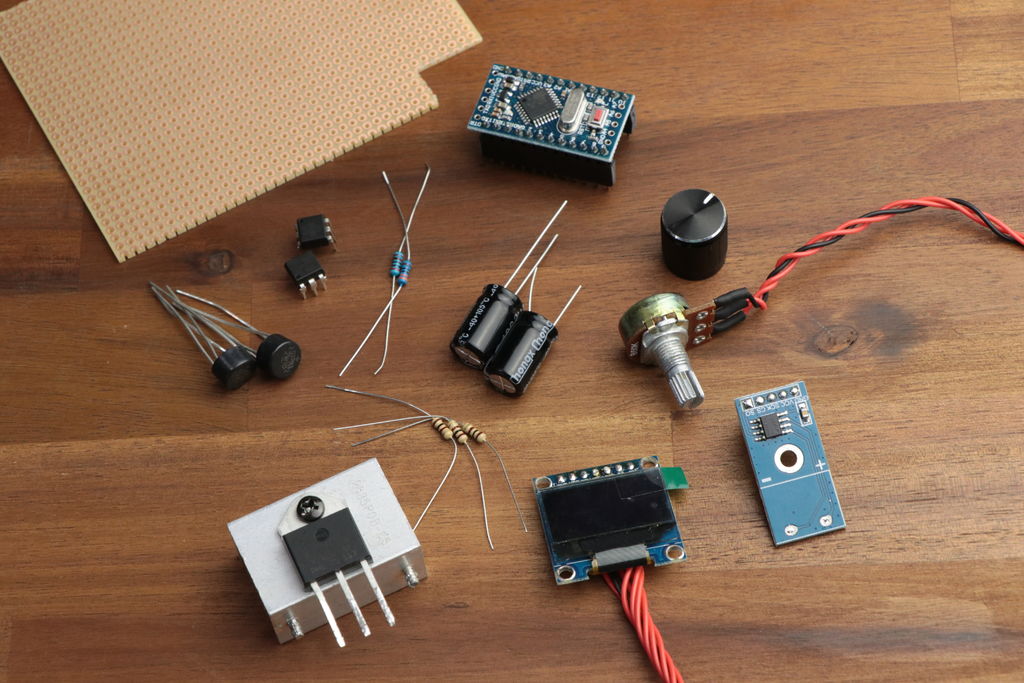

在這里，您可以找到帶有示例賣方的零件清單：
1個環形變壓器：-
2個2W10全橋整流器
1個BTB26 Triac
1個MOC3020光耦合器
1個4N25光耦合器
1個Arduino Pro Mini
1個SPI OLED LCD
1個MAX6675
2個1000μF電容器
3個100Ω，1個330Ω，1個2kΩ電阻器
1個50kΩ電位計
易趣：
1個環形變壓器
2個2W10全橋整流器
1個BTB26 Triac
1個MOC3020光耦合器
1個4N25光耦合器
1個Arduino Pro Mini
1個SPI OLED LCD
1個MAX6675
2個1000μF電容器
3x100Ω，1x330Ω，1x2kΩ電阻器
1個50kΩ電位計
1個環形變壓器
2個2W10全橋整流器
1個BTB26 Triac
1個MOC3020光耦合器
1個4N25光耦合器
1個Arduino Pro Mini
1個SPI OLED LCD
1個MAX6675
2個1000μF電容器
3x100Ω，1x330Ω，1x2kΩ電阻器
1個50kΩ電位計

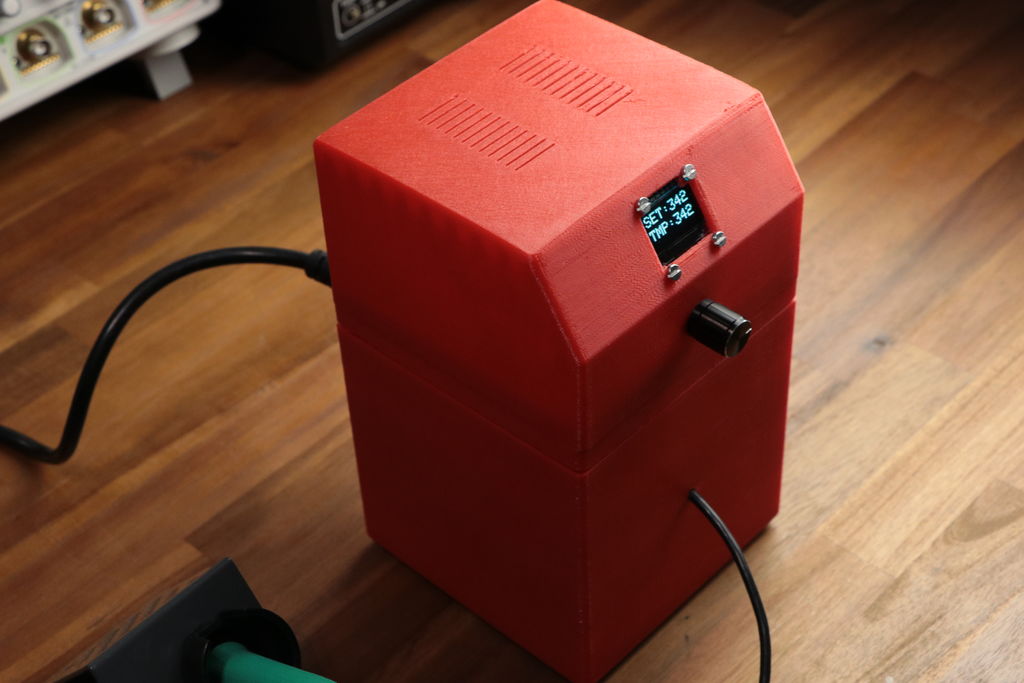

打印外殼！

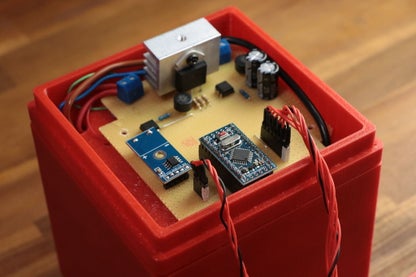

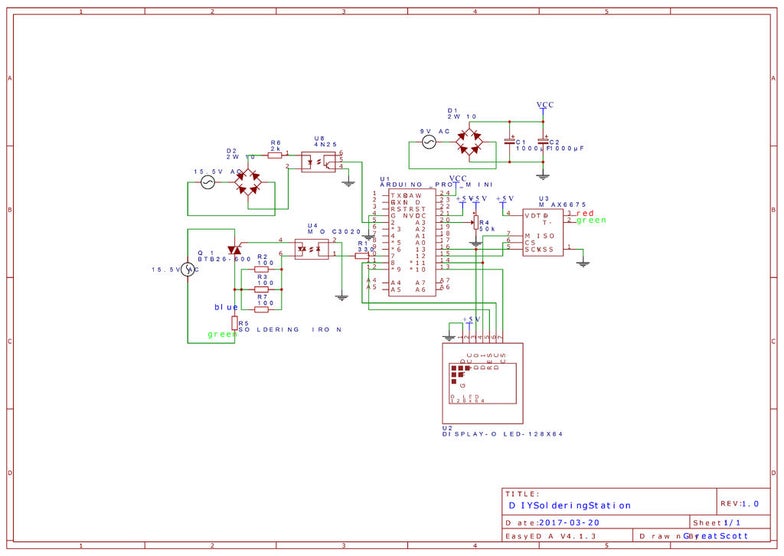

在這里，您可以找到電路原理圖，以及焊接工位內完成的電路和接線的圖片。隨時使用它作為參考。
上傳代碼！
在這里，您可以找到焊接站的Arduino代碼。不過，在上傳之前，請確保已下載并包含以下庫

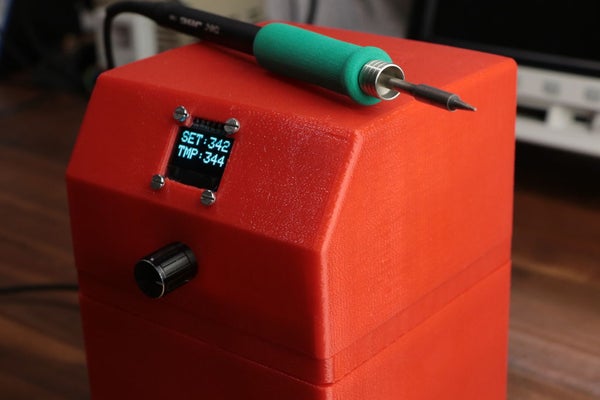

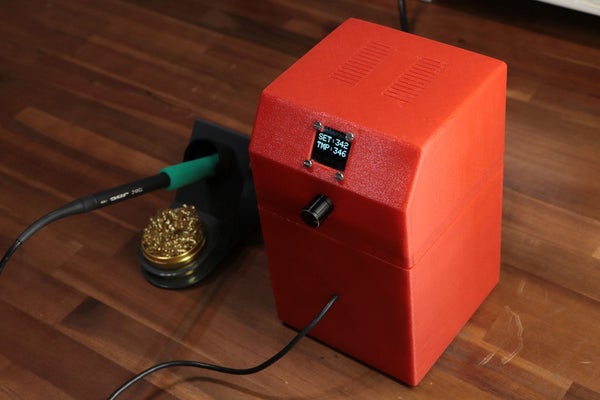

你做到了！您剛剛創建了自己的焊臺！
目錄│文件列表:
└ Arduino JBC電烙鐵焊臺
├ Adafruit_SSD1306
│ └ Adafruit_SSD1306-master
│ │ .gitignore
│ │ .travis.yml
│ │ Adafruit_SSD1306.cpp
│ │ Adafruit_SSD1306.h
│ │ library.properties
│ │ license.txt
│ │ README.md
│ │ splash.h
│ ├ .github
│ │ │ ISSUE_TEMPLATE.md
│ │ └ PULL_REQUEST_TEMPLATE.md
│ └ examples
│ ├ OLED_featherwing
│ │ └ OLED_featherwing.ino
│ ├ ssd1306_128x32_i2c
│ │ └ ssd1306_128x32_i2c.ino
│ ├ ssd1306_128x32_spi
│ │ └ ssd1306_128x32_spi.ino
│ ├ ssd1306_128x64_i2c
│ │ └ ssd1306_128x64_i2c.ino
│ └ ssd1306_128x64_spi
│ └ ssd1306_128x64_spi.ino
├ DIYSolderingStation
│ └ DIYSolderingStation.ino
├ MAX6675-library
│ └ MAX6675-library-master
│ │ keywords.txt
│ │ library.properties
│ │ max6675.cpp
│ │ max6675.h
│ ├ .github
│ │ │ ISSUE_TEMPLATE.md
│ │ └ PULL_REQUEST_TEMPLATE.md
│ └ examples
│ ├ lcdthermocouple
│ │ └ lcdthermocouple.pde
│ └ serialthermocouple
│ └ serialthermocouple.pde
└ Soldering Station
└ Soldering+Station.123dx
